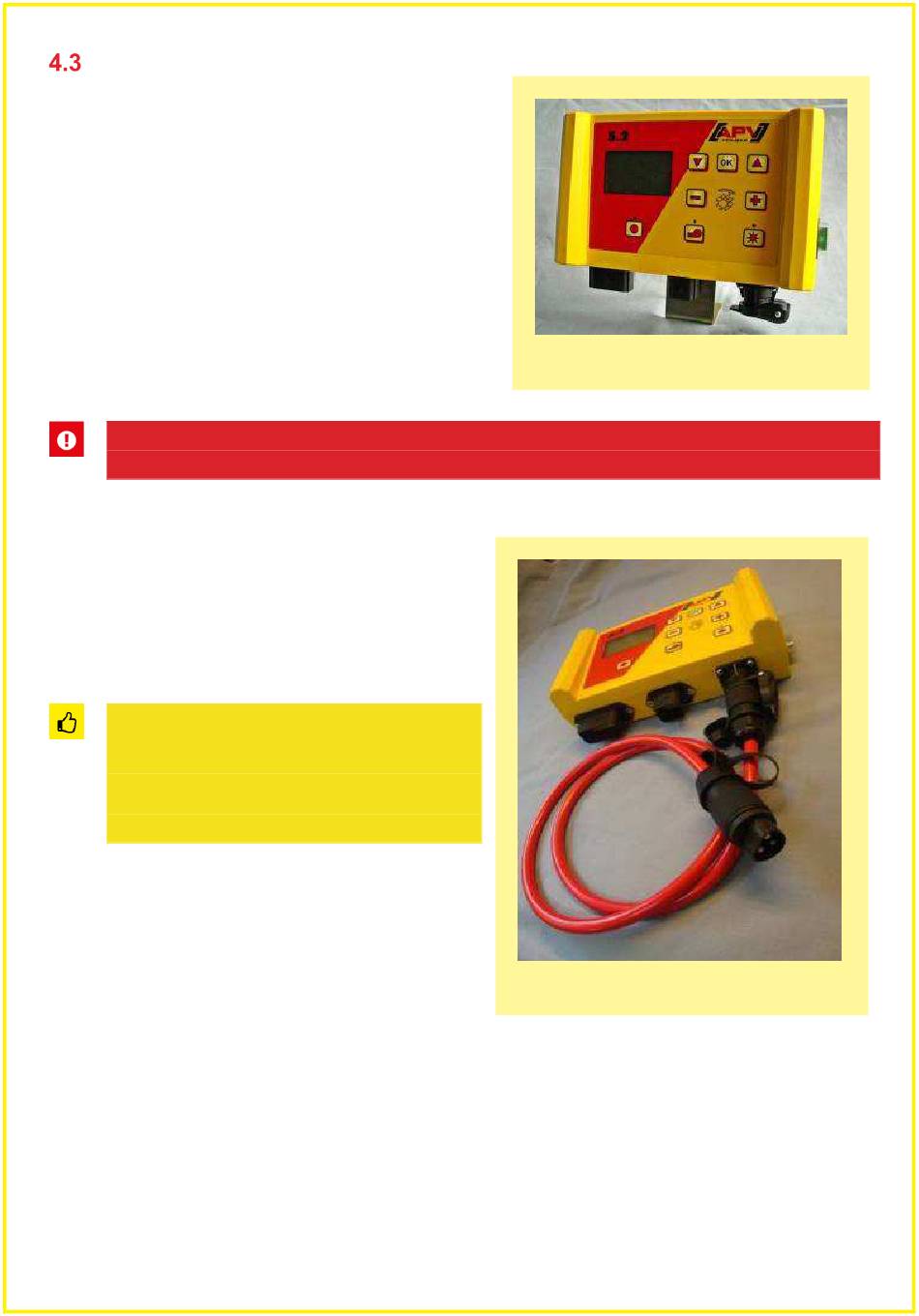

Montage des Steuermoduls
Befestigen Sie die serienmäßig mitgelieferte Halterung
mit zwei Schrauben in der Kabine. Das überschüssige
Kabel verstauen Sie im Fahrerhaus, um ein Einklemmen
zu vermeiden.
ACHTUNG!
Rollen Sie das Kabel nach Möglichkeit nicht zu einer Spule!
An der Unterseite des Steuermoduls sind ein 3-
poliger Stecker (= Anschluss an die Stromversorgung
des Traktors), ein 6-poliger Stecker (= Verbindung
des Streugeräts mit dem Steuermodul) und ein 12-
poliger Stecker für die Sensoren angebracht
(Geschwindigkeitssensor und/oder Hubwerksensor).
TIPP!
Beachten Sie den Winkel, in dem Sie auf
das Modul blicken, um das Display
optimal ablesen zu können. Eventuell
biegen Sie die Halterung leicht, um den
Winkel gut einzustellen.
Das serienmäßig mitgelieferte Kabel können Sie
direkt an die 3-polige Normsteckdose des Schleppers
in der Kabine anschließen. Das andere Ende
verbinden Sie mit dem Steuermodul.
Sollte auf Ihrem Traktor keine Normsteckdose
vorhanden sein, kann diese mit dem im Zubehör
befindlichen Kabelsatz, nachgerüstet werden.
Die Sicherung (30A) befindet sich an der rechten
Seite des Steuermoduls.
Seite 6
Abbildung 2
Abbildung 3
