3. Übersicht der Gerätefunktionen:
MULTITASTER
DREHSCHALTER
4. Montage
Installieren Sie den Hanhart Rallye Timer PRO im Fahrzeug nur so, dass sich kein Insasse an dem Gerät
im Falle eines Unfalls verletzen kann. Der Timer sollte an einer Position aufbewahrt werden, an der ein
Beifahrer das Gerät leicht bedienen kann.
Zur einfachen und rückrüstbaren Montage des Timers können Sie das erhältliche Montagekit verwenden,
das aus einer Auflageplatte mit 3M Klettbändern besteht. Alternativ können Sie ein eigenes Klettband auf
der Rückseite des Gehäuses anbringen. In keinem Fall darf das Gehäuse des Geräts angebohrt werden,
da sonst die Elektronik beschädigt wird.
Wichtiger Hinweis:
Bei Fahrzeugen mit Positiv auf Masse, darf das Gerät aufgrund des metallischen Gehäuses keinen
metallischen Kontakt zum Fahrzeug haben. Bei Nichtbeachten kann das Gerät durch einen
Kurzschluss stark beschädigt werden.
5. Inbetriebnahme
Schließen Sie den Hanhart Rallye Timer PRO an einer 12V Spannungsquelle an. Die rote Leitung schlie-
ßen Sie an Plus Ihrer 12V Spannungsquelle an und sichern diese mit 1A ab. Die schwarze Leitung schlie-
ßen Sie an Minus Ihrer 12V Spannungsquelle an.
Ein Sicherungshalter mit 1A Sicherung ist für den Timer als Zubehör erhältlich.
Die Stromversorgung können Sie von der 12V Fahrzeugelektrik mittels Anschluss an der Bordelektrik
vornehmen oder anhand einer externen Batterie. Eine externe 12V Batterie ist ebenso als Zubehör erhält-
lich. Zum einfachen elektrischen Entkoppeln (Plug and Play) aus dem Fahrzeug, empfiehlt sich der als
Zubehör erhältliche Kupplungsstecker oder Anschlussstecker für eine 12V Bordsteckdose. Bei 6V Bord-
netz empfiehlt sich der für den Rallye Pro Timer erhältliche Spannungswandler.
Das optional erhältliche Zubehör für den Hanhart Rallye Timer PRO finden Sie unter www.hanhart.com.

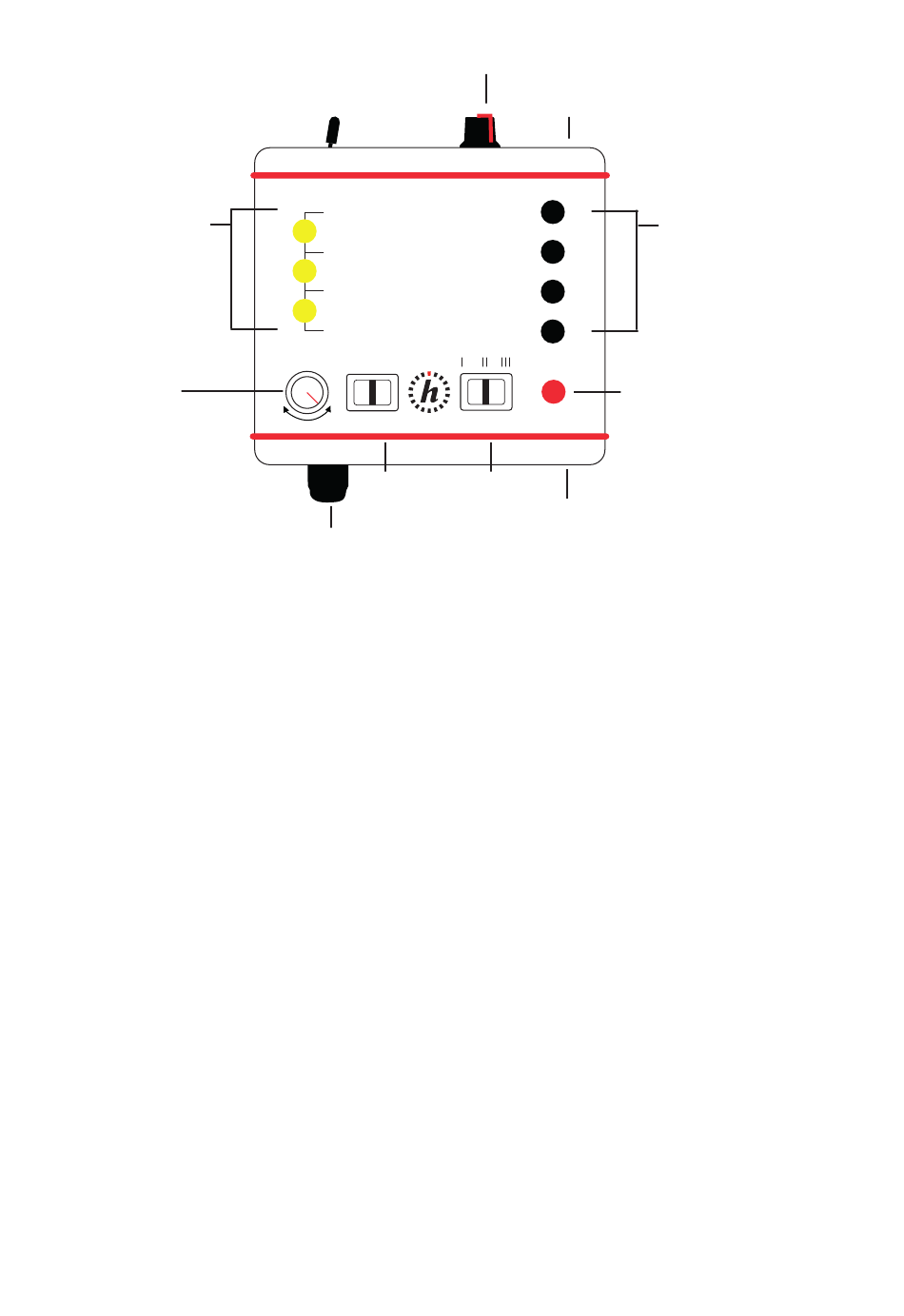

Ein / Aus
Schalter
0.00.00.00
1
+
0.00.00.00
2
2
+
0.00.00.00
3
3
+
0.00.00.00
4
SET
SET
12V Anschluss
Lautstärkeregler
Kopfhöreranschluss
1
2
3
4
MODE
GO
MODE
Anschluss Hand- &
Fußschalter
AUSWAHL 1-4
GO
