- Seite 1 RALLYE PRO TIMER Bedienungsanleitung & Garantie Instruction book & guarantee...
- Seite 2 Herzlichen Glückwunsch, dass Sie sich für den Kauf des Rallye Pro Timer entschieden haben. Mit der nachfolgenden Anleitung möchten wir Sie mit den Funktionen Ihres Rallye Pro Timer vertraut machen. Der Rallye Timer zeigt vier Zeiten in einem Display an und kann sowohl bei GLP-Prüfungen als auch bei Lichtschranken/Druckschlauch-Messungen eingesetzt werden.
- Seite 3 Die innovative Technik des Hanhart Rallye Timers PRO macht die elektronisch programmierbare Stopp- uhr zum präzisen und zuverlässigen Begleiter für die Zeitmessung im Motorsport. Für den Hanhart Rallye Timer PRO wurde am 12.04.2017 eine EMV Prüfung gemäß EN 50498:2010 zum Erlangen des CE-Zertifikates durchgeführt und erfolgreich abgeschlossen.
-

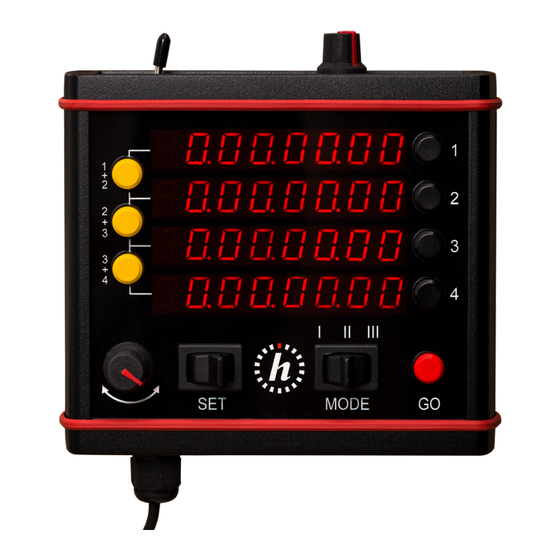

Seite 4: Übersicht Der Gerätefunktionen
Fußschalter 4. Montage Installieren Sie den Hanhart Rallye Timer PRO im Fahrzeug nur so, dass sich kein Insasse an dem Gerät im Falle eines Unfalls verletzen kann. Der Timer sollte an einer Position aufbewahrt werden, an der ein Beifahrer das Gerät leicht bedienen kann. - Seite 5 Timer anschließen. 7.1 Handschalter oder Fußschalter Der Hand oder Fußschalter sind als Zubehör für den Rallye Pro Timer erhältlich, diese eignen sich zum Starten und Stoppen der Zeiten. Insbesondere für Modus 1 und 2 sind externe Schalter eine komfortable Hilfestellung.
- Seite 6 Mit den Modi 1-3 werden alle bekannten Aufgabenstellungen bei histori- schen Gleichmäßigkeits-Rallyes, GLP Bergrennen und GLP Rundstreckenläufe abgedeckt. Beim Hanhart Rallye Timer PRO wurde insbesondere ein Augenmerk auf einfachste Bedienung und ein- fachste Handhabung gelegt. 8.1 Modus 1: Der Rundkursmodus Der Rundkursmodus ist für folgende Aufgabenstellung ausgelegt:...
- Seite 7 1. Stellen Sie den MODE Schalter auf Modus 2. 2. Stellen Sie den SET Schalter auf die linke Position. 3. Der Hanhart Rallye Pro Timer ist für die Eingabe Ihrer Sollzeiten betriebsbereit. Eingabe Ihrer Sollzeiten im Modus 2: Die Eingabe der Sollzeiten geht spielend leicht. Verwenden Sie hierbei zur Auswahl der jeweiligen Zeit die schwarzen Drucktasten 1-4.
- Seite 8 Ein Kopfhörer hilft mittels akustischer Tonsignal Unterstützung bei den letzten 10 Sekunden zur zielgenauen Durchfahrt. TIPP: Sofern Sie mehr als vier Zeiten abdecken möchten, empfehlen wir zur einfacheren Handhabung die Verwendung eines zweiten Hanhart Rallye Pro Timers, um 8 Zeiten gleichzeitig zu handhaben.
- Seite 9 Ziel der ersten Zeit. Die 3. Lichtschranke/Schlauch ist Ziel der 2. Zeit. Darauf folgen weitere Ver- schachtelungen oder wie hier im Beispiel aneinander gekettete Zeitnahmen. Mit dem Hanhart Rallye Pro Timer lösen Sie diese Aufgabe spielend leicht! Vorbereitung: 1. Stellen Sie den MODE Schalter auf Modus 3.
- Seite 10 Zeitmessung im Modus 3: Verlassen Sie den SET Modus und stellen die SET Taste nach rechts. Der Rallye Pro Timer ist für den verschachtelten Modus betriebsbereit. Um die Zeitnahmen auszulösen, drücken Sie entweder die gelben MULTITASTER (Start/Stopp von zwei Zeiten) oder die schwarzen AUSWAHLTASTEN (Start/Stopp von einer Zeit).
- Seite 11 Count up Modus Verwendung als Stoppuhr im Count Up Modus (vorwärts Zählen): Der Rallye Pro Timer kann im Modus 3 auch als vorwärtslaufende Stoppuhr eingesetzt werden. Hierzu werden alle Zeiten auf null eingestellt. Mit der Go-Taste können alle 4 Zeiten gemeinsam gestartet und gestoppt werden.
- Seite 12 Hanhart 1882 GmbH Hauptstrasse 33 78148 Gütenbach www.hanhart.com...
