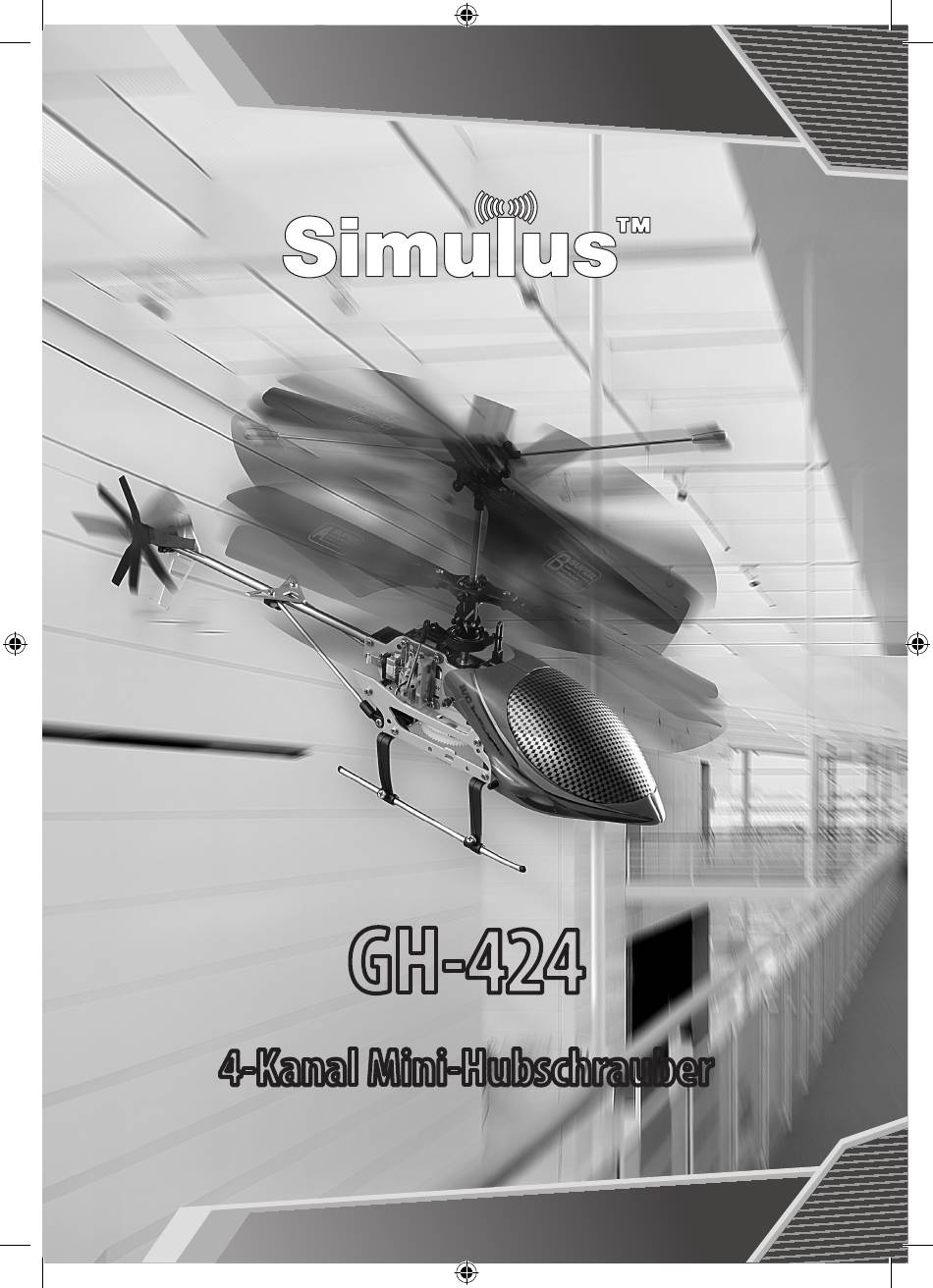

- Seite 1 BEDIENUNGSANLEITUNG GH-424 4-Kanal Mini-Hubschrauber NC-1595-675...
- Seite 3 GH-424 4-Kanal Mini-Hubschrauber © 05/2010 - JG//TH//MR - GS...
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS nhaltsverzeIchnIs Ihr neuer Mini-Hubschrauber ................7 Lieferumfang ........................... 7 Technische Daten ........................7 Wichtige Hinweise zu Beginn ................8 Entsorgung ..........................10 Batterien und deren Entsorgung ...................10 Laden des Akkus ........................11 Produktdetails ....................12 Hubschrauber ........................12 Fernsteuerung ........................13 Produktdetails ....................14 Einlegen der Batterien in die Fernsteuerung ............14 Aufladen des Hubschrauber-Akkus ................14 Vor dem Start .................... - Seite 5 INHALTSVERZEICHNIS Übungen ......................20 Schritt 1: Aufsteigen und Landen ..................20 Schritt 2: Drehbewegungen ....................20 Schritt 3: Vorwärts, Rückwärts, Seitwärts ..............20 Schritt 4: Schweben ......................21 Schritt 5: Figuren fliegen ....................21 Schritt 6: Punktlandung ....................21 Sicherheitshinweise zum Hubschrauberbetrieb ............22 Lösung möglicher Probleme ................23 Neukodierung ........................25 Auswechseln der Rotorblätter ..................25...
-
Seite 7: Ihr Neuer Mini-Hubschrauber
Sehr geehrte Kunden, vielen Dank für den Kauf des Hubschraubers GH-424. Erobern Sie mit diesem hochentwickelten Fluggerät den Luftraum Ihrer Wohnung. Die präzise 4-Kanal- Steuerung des Helikopters erlaubt dabei schon nach kurzer Übungszeit einen stabilen Flug und komplexe Flugmanöver. -
Seite 8: Wichtige Hinweise Zu Beginn
WICHTIGE HINWEISE ZU BEGINN IchtIge InWeIse zu egInn Die folgenden Sicherheitshinweise dienen Ihrer Sicherheit und der Sicherheit anderer Personen. Sie dienen zudem zum Schutz des Produkts und Ihrer Umgebung vor Beschädigungen. Bitte lesen Sie daher dieses Kapitel sehr aufmerksam durch, bevor Sie den Hubschrauber in Betrieb nehmen. •... - Seite 9 WICHTIGE HINWEISE ZU BEGINN • Gehen Sie sicher, dass der fliegende Hubschrauber immer mindestens ein bis zwei Meter Abstand zu anderen Personen und zu Ihnen selbst hat. Starten Sie den Hubschrauber niemals aus der Hand! • Behalten Sie den Hubschrauber immer in Ihrem Blickfeld, um sicher zu gehen, dass er nicht auf andere Personen oder Sie selbst stürzt.
-
Seite 10: Entsorgung
WICHTIGE HINWEISE ZU BEGINN Entsorgung Dieses Produkt gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/ Jahr sowie über etwaig anfallende Kosten bei Abholung entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. -
Seite 11: Laden Des Akkus
Sie beachten sollten. Daher gilt es, die Sicherheitsvorschriften unbedingt einzuhalten, andernfalls besteht Brand- oder Explosionsgefahr! Der GH-424 ist mit einem Hochleistungs-Lithium-Polymerakku bestückt, der nach dem derzeitigen Stand der Technik das höchste Energiespeichervermögen bei geringstem Gewicht und Volumen ermöglicht. Zudem liefert diese moderne Akku-Technologie über den gesamten Nutzungszeitraum eine nahezu konstante... -
Seite 12: Produktdetails
PRODUKTDETAILS roduktdetaIls Hubschrauber Verbindungsstange Landekufen Paddelstange Akku Oberer Rotor Funkempfänger Rotorwelle 10. Motor Ruder 11. Stabilisator Heckrotor 12. Unterer Rotor... -
Seite 13: Fernsteuerung
PRODUKTDETAILS Fernsteuerung Betriebsanzeige Trimmtaste (Vor- und Rückwärts) Antenne Ein/Aus-Schalter Steuerungshebel Trimmtasten (Links- und Trimmtasten (Links- und Rechtsbewegung) Rechtsdrehung) Geschwindigkeitshebel... -
Seite 14: Einlegen Der Batterien In Die Fernsteuerung
INBETRIEBNAHME nbetrIebnahMe Einlegen der Batterien in die Fernsteuerung Öffnen Sie das Batteriefach auf der Rückseite der Fernsteuerung. Ziehen Sie an dem roten Band, bis Sie den Batteriehalter aus der Fernsteuerung nehmen können. Setzen Sie 8 AA-Batterien in den Batteriehalter ein. Achten Sie hierbei unbedingt auf die Angaben zur Polarität im Inneren des Batteriehalters. -
Seite 15: Vor Dem Start
Grundsätzlich sollten Erwachsene den Betrieb des Fluggerätes beaufsichtigen. Flugumgebung (Wo sollte ich fliegen?) • Lassen Sie den GH-424 nur in geräumigen Innenräumen fliegen und achten Sie darauf, dass keine Menschen oder Tiere den Flug behindern. • Sichern Sie vor dem Flug den Luftraum. -
Seite 16: Das Einmaleins Des Fliegens
Je weiter Sie den Geschwindigkeitshebel nach vorne drücken, desto höher wird der Hubschrauber steigen. Wenn Sie den Geschwindigkeitshebel nach links oder rechts bewegen, „rollt“ der GH-424, fliegt also nach links oder rechts. Mit dem Steuerhebel können Sie die Flugrichtung nach vorne, hinten, links und rechts steuern. -
Seite 17: Fliegen
Trimmung für das Rollen über die entsprechende Trimmtaste (7) eingestellt werden. Bewegt sich der Helikopter nach links, betätigen Sie den rechten Teil der Trimmtaste, bis der GH-424 wieder gerade fliegt. Bewegt sich der Helikopter nach rechts, betätigen Sie den linken Teil der Trimmtaste. - Seite 18 DAS EINMALEINS DES FLIEGENS Geschwindig- Nach links bewe- keitshebel nach gen (rollen) links Geschwindig- Nach rechts be- keitshebel nach wegen (rollen) rechts • Steuerhebel Steuerhebel nach Vorwärts oben Steuerhebel nach Rückwärts unten Drehung nach Steuerhebel nach links links Drehung nach Steuerhebel nach rechts rechts...
-
Seite 19: Landen
DAS EINMALEINS DES FLIEGENS Landen Um zu landen, ziehen Sie den Geschwindigkeitshebel langsam und sachte nach unten, bis der Hubschrauber zu sinken beginnt. Landen Sie auf einer ebenen, möglichst nicht zu harten Oberfläche, um einem zu harten Aufsetzen vorzubeugen. -
Seite 20: Übungen
Sie den Hubschrauber bis auf 50 cm Höhe steigen lassen. Schritt 2: Drehbewegungen Lassen Sie den GH-424 etwa einen halben Meter aufsteigen und halten Sie ihn stabil in dieser Höhe. Bewegen Sie den Steuerhebel leicht nach links, damit sich der Hubschrauber gegen den Uhrzeigersinn dreht. Wiederholen Sie den Vorgang, und bewegen Sie den Steuerhebel nach rechts, damit sich der Hubschrauber im Uhrzeigersinn dreht. -
Seite 21: Schritt 4: Schweben
Flugmanöver wagen. Versuchen Sie den Hubschrauber im Rechteck zu steuern und probieren Sie einen Flug um eine „8“. Schritt 6: Punktlandung Zeichnen Sie einen Punkt auf den Boden und versuchen Sie, den GH-424 genau darauf zu landen. HINWEIS: Sollte der Hubschrauber während einer dieser Übungen kippen oder instabil wirken, so setzen Sie umgehend, wenn möglich kontrolliert, zur Landung an... -
Seite 22: Sicherheitshinweise Zum Hubschrauberbetrieb
Tiere in Gefahr zu bringen. HINWEIS: Haben Sie Geduld und nehmen Sie sich Zeit, um das Steuern des GH-424 zu lernen. Der Hubschrauber ist ein sehr empfindliches Gerät, das viele Steuerungs- und Justiermöglichkeiten hat, die alle erst eingeübt werden... -
Seite 23: Lösung Möglicher Probleme
LÖSUNG MÖGLICHER PROBLEME ösung MöglIcher robleMe Wenn der Hubschrauber nicht wie vorgesehen fliegt, kann das mehrere Ursachen haben. Bitte beachten Sie die hier aufgeführten Lösungsvorschläge für möglicherweise auftretende Probleme. Problem Mögliche Ursache(n) Lösungsvorschläge Schalten Sie die Die Fernsteuerung ist Fernsteuerung über den ausgeschaltet. - Seite 24 LÖSUNG MÖGLICHER PROBLEME Problem Mögliche Ursache(n) Lösungsvorschläge Die Fernsteuerung hat Siehe oben. nicht genug Strom. Der Hubschrauber lässt sich nicht kontrollieren. Die Antenne ist nicht Klappen Sie die Antenne ausgeklappt. aus. Der Hubschrauber geht Laden Sie den im Flug aus und stürzt Der Akku hat nicht mehr Hubschrauber wieder ab oder kann nicht mehr...
-
Seite 25: Neukodierung
Sie darauf, die Schraube nicht so fest anzuziehen, dass sich der Rotor nicht mehr bewegen kann. Das Rotorblatt muss sich so leichtgängig bewegen lassen, dass es sich beim Drehen von selbst ausrichtet. Bevor Sie den GH-424 starten, können Sie die sich gegenüberliegenden Rotorblätter leicht auseinander ziehen.
