Seite 58: Über Das Messinstrument

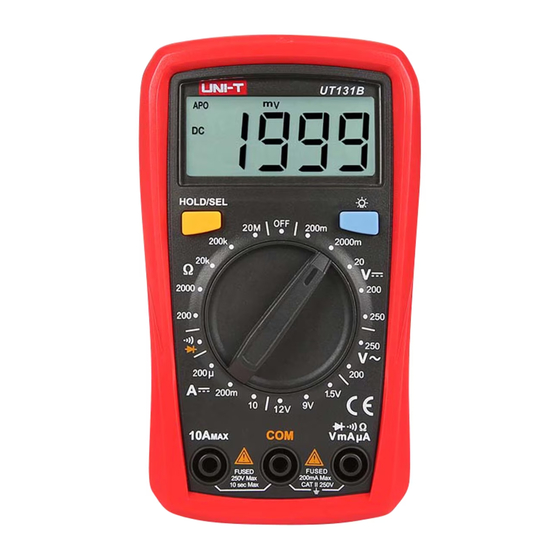

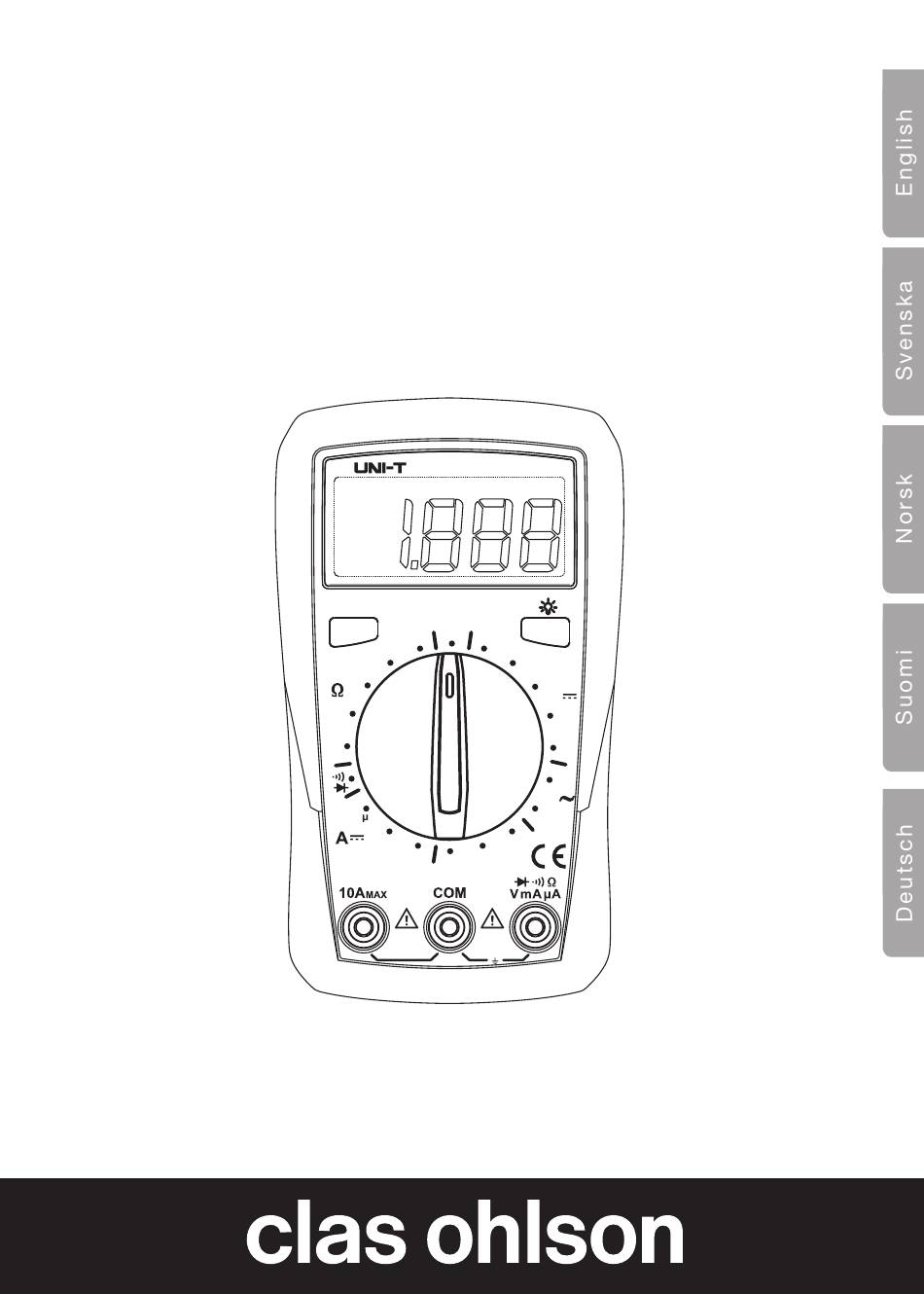

Multimeter UNI-T UT131B Art.Nr. 41-1599 Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite). Über das Messinstrument Das Messgerät ist für die Überspannungskategorie CAT II bis 250 V... -
Seite 59: Verschmutzungsgrad
Es gibt folgende Kategorien für Messgeräte: • Kategorie I: Für Messungen an Elektronik und Produkten mit eingebautem Überspannungsschutz. • Kategorie II: Für Messungen an einphasigen Geräten, die über das Stromnetz des Gebäudes versorgt werden. Sowohl fest installiert, als auch über Stecker angeschlossen. • Kategorie III: Für Messungen im Stromnetz des Gebäudes. Fest installierte Leitungen, Steckdosen, Sicherungskasten und Verteiler. -
Seite 60: Sicherheitshinweise
Sicherheitshinweise • Das Produkt ist konform mit den folgenden CE-Normen: EN 611010-1:2010, EN 61010-2-030:2010, EN 61326:2013, sowie CAT II: 250 V, Verschmutzungsgrad II. • Das Produkt ist nur zur Verwendung in Innenräumen geeignet. • Ein Befolgen aller Sicherheitshinweise und Betriebsanweisungen sorgt für eine Sichere Benutzung des Gerätes. •... -
Seite 61: Tasten Und Funktionen
Tasten und Funktionen 1. Display 2. [ HOLD/SEL ] Drücken um den gemessenen UT131B Wert zu fixieren, Wechsel zwischen Diodentest und dauerhaftem Summerton (gelbes Symbol). : Anschluss für HOLD/SEL die rote Messleitung bei 200m Messung des Gleichstroms 200k 2000m bis 10 A. : Anschluss für 2000 die schwarze Messleitung... - Seite 62 Gebrauch Warnung! • Vor Spannungsmessung immer sicherstellen, dass das Multimeter auf den richtigen Messbereich eingestellt ist (NICHT Strom-, Widerstand- oder Diodenmessung). Sicherstellen, dass je nach Art der Messung immer die richtigen Anschlüsse für die Messleitungen gewählt werden. • Beim Messen von Spannung über 60 V immer äußerst vorsichtig sein, vor allem bei Messobjekten mit hoher Leistung.
- Seite 63 2. Den Messfunktionswähler auf V (200/250 V~) oder V (200 mV – 250 V) und den gewünschten Spannungs-Messbereich stellen. 3. Die Messleitungen an die zu messende Spannungsquelle anschließen. Den Messwert ablesen. Hinweis: Sollte bei Gleichstrommessungen mit umgekehrter Polarität gemessen werden wird auf dem Display vor dem Messwert ein - (Minus) angezeigt. Batteriemessung 1.
-
Seite 64: Gleichstrommessung
Gleichstrommessung 1. Die schwarze Messleitung an COM und die rote UT131B Messleitung an VmAµA (bei Messungen von 0–200 mA) bzw. an 10A MAX (bei Messungen von 200 mA HOLD/SEL 200m und 10 A) anschließen. 200k 2000m 2. Den Messfunktionswähler 2000 auf A stellen. 3. Die Messleitungen zwischen Stromquelle und zu 200m 1.5V... - Seite 65 Diodentest 1. Die schwarze Messleitung an COM anschließen UT131B und die rote Messleitung an VmAµA. 2. Zum Messen des Schwellenwertes HOLD/SEL 200m von Dioden (V) den 200k 2000m Messfunktionswähler 2000 stellen und auf die Taste [ HOLD/SEL ] drücken (V). 200m 1.5V 3. Die schwarze Messleitung an die Kathode und die rote Messleitung FUSED...
-
Seite 66: Durchgangsprüfung
Durchgangsprüfung 1. Die schwarze Messleitung an COM anschließen UT131B und die rote Messleitung an VmAµA . Den Mess- funktions wähler auf stellen. 2. Die Messleitungen an die zu HOLD/SEL 200m prüfenden Leiterenden 200k 2000m anschließen. 2000 - Kein Kabelbruch: Der Summer ertönt konstant wenn der 200m 1.5V Widerstand geringer als oder gleich 10 Ω... -
Seite 67: Widerstandsmessung
Widerstandsmessung 1. Die schwarze Messleitung an COM anschließen UT131B und die rote Messleitung an VmAµA. 2. Den Messfunktionswähler und den gewünschten HOLD/SEL 200m Widerstands-Messbereich 200k 2000m stellen. 2000 3. Die Messleitungen an den zu messenden Kreis anschließen. Den Messwert 200m 1.5V ablesen. FUSED FUSED 250V Max 200mA Max 10 sec Max CAT II 250V... -
Seite 68: Pflege Und Wartung
Pflege und Wartung • Das Gerät mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungs- mittel verwenden, keine scharfen Chemikalien oder Lösungsmittel. • Bei längerer Nichtbenutzung die Batterie herausnehmen und das Gerät trocken und staubfrei außer Reichweite von Kindern aufbewahren. Batteriewechsel 1. Die Messleitungen abnehmen. 2. -
Seite 69: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Hausmüll entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für Umwelt und Gesundheit vorzubeugen, die durch unsachgemäße Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. - Seite 70 Elektrische Daten Gleichspannung Messbereich Auflösung Genauigkeit Überlastungsschutz 200 mV 0,1 mV ±(0.7%+3) 2000 mV 1 mV ±(0.5%+2) 20,00 V 0,01 V ±(0.7%+3) 250 Vrms (AD/DC) 200,0 V 0,1 V ±(0.7%+3) 250 V ±(0.7%+3) Eingangsimpedanz: ca. 10 MΩ Wechselspannung Messbereich Auflösung Genauigkeit Überlastungsschutz 200,0 V...
-
Seite 71: Diodentest Und Durchgangsprüfung
Diodentest und Durchgangsprüfung Mess- Auflösung Genauigkeit Überlastungs- bereich schutz Offene Klemm spannung: 2,1 V Test spannung 0,001 V ca. 1 mA Spannung des Solicon PN-Über- gang ca. 0,5−0,8 V. Wenn der gemessene Widerstand größer als 50 Ω ist, wird 250 Vrms (AC/DC) die gemessene Schaltung als offen 0,1 Ω... - Seite 72 Sverige Kundtjänst tel: 0247/445 00 fax: 0247/445 09 e-post: kundservice@clasohlson.se Internet www.clasohlson.se Post Clas Ohlson AB, 793 85 INSJÖN Norge Kundesenter tlf.: 23 21 40 00 faks: 23 21 40 80 e-post: kundesenter@clasohlson.no Internett www.clasohlson.no Post Clas Ohlson AS Postboks 485 Sentrum, 0105 OSLO...
