Kapitel 3 Montieren des Kinetix 5700-Antriebssystems
Gewindeformende M4-
Befestigungselemente, 1,7 Nm (15 lb-in)
3x Ø4.50 (0.18)
10 (0.39)
2x 10 (0.39)
52

Bohrschablonen mithilfe des Systemmontage-Toolkits

Die Montageschiene muss horizontal auf der Montageplatte angebracht werden.
Die Bohrlochführung wird hinter der Montageschiene eingeführt und lässt sich
nach links und nach rechts schieben. Mithilfe der Löcher und Schlitze in der
Bohrlochführung können Sie die Position jedes Kinetix 5700-Antriebsmoduls
ermitteln.

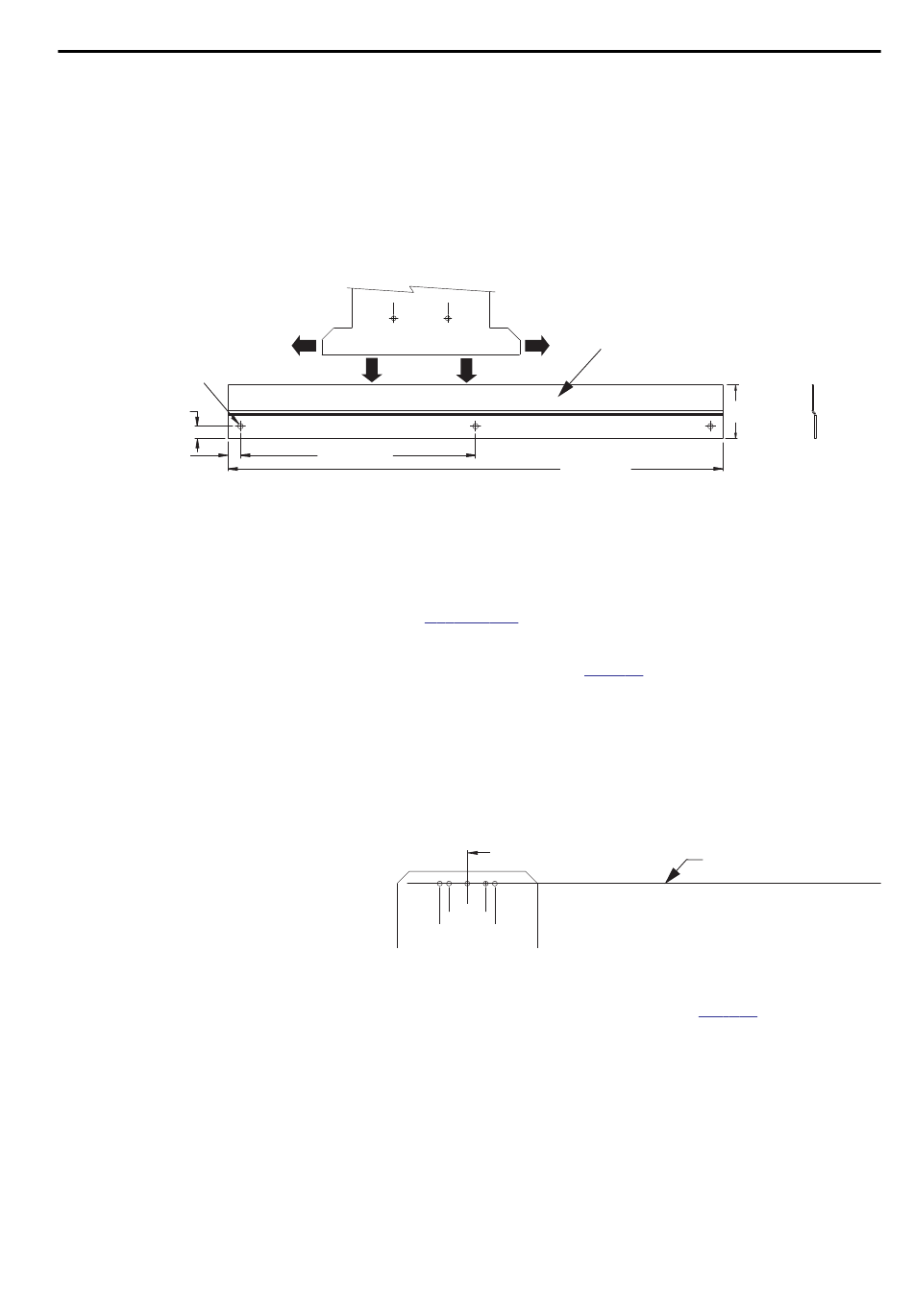

Abbildung 30 – Montageschiene
100 100
2x 190 (7.48)
Gehen Sie wie folgt vor, um die Bohrlöcher unter Verwendung des
Systemmontage-Toolkits festzulegen.
1. Ziehen Sie eine horizontale Linie auf der Montageplatte, auf die Sie
die oberen Bohrlöcher für die Modulbreite positionieren möchten
(siehe Abbildung
2. Bohren Sie drei Löcher mit 3,6 mm (0,14 Zoll) 506 mm (19,9 Zoll)
unterhalb der Linie, die Sie in
Montageschiene auf der Montageplatte gezogen haben.
3. Befestigen Sie die Montageschiene mithilfe der beiden M4-
Befestigungselemente auf der Montageplatte.
4. Bestimmen Sie (von links nach rechts) die Position des Moduls ganz links
und ziehen Sie eine vertikale Linie, auf der die Mitte dieses ganz links
angeordneten Moduls liegen soll.
55
85 85
100 100
5. Schieben Sie die Bohrlochführung in die Montageschiene und richten Sie
diese von links nach rechts aus, bis das obere Bohrloch für das 55 mm
breite Modul an der vertikalen Linie, die Sie in
ausgerichtet ist.
6. Markieren Sie die oberen und unteren Bohrlöcher für die Modulbreite
entsprechend der Antriebsbreite des gerade montierten Moduls.
Rockwell Automation-Publikation 2198-UM002A-DE-P – Mai 2015
Bohrlochführung
Montageschiene
400 (15.75)
31).
Schritt 1 für die Befestigung der
Mitte des links außen
anzubringenden Moduls
Abmessungen in mm (Zoll)
43.2 (1.70) Ref
Auf der Montageplatte
gezogene horizontale Linie
Schritt 4 gezogen haben,
