Kapitel 3 Montieren des Kinetix 5700-Antriebssystems
24-V-Eingangsverdrahtung
Eingerastete
formschlüssige
Zinkenverbindung
Kinetix 5700-Antriebssystem
DC-Bus-Netzteil wird ganz links
montiert, daneben wird der
Antrieb mit dem größten
Amperewert angeordnet.

Bohrschablonen

50

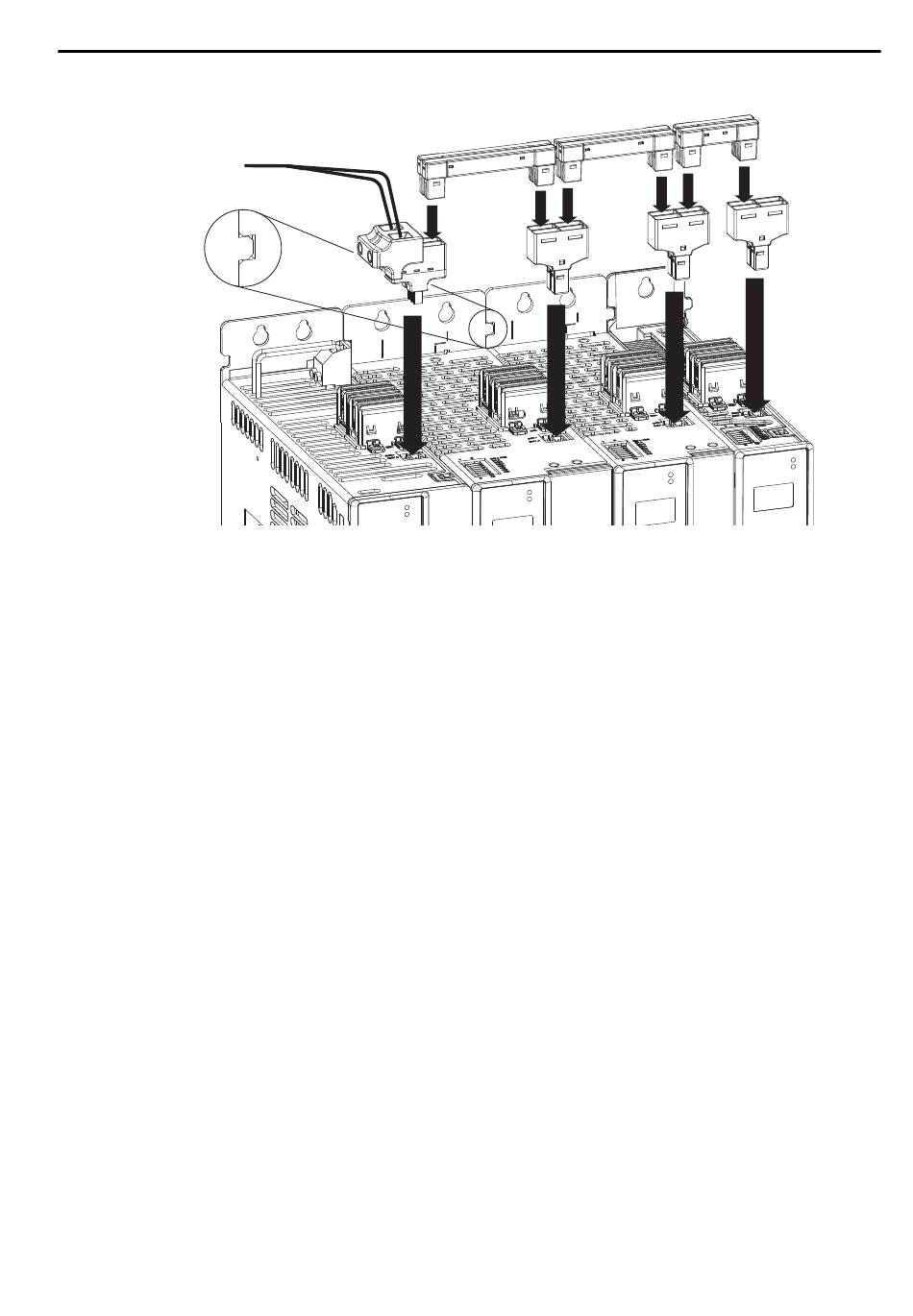

Abbildung 28 – Beispiel für einen 24-V-Steckverbinder
Steckverbinder für die
24-V-Eingangsversorgung
Die drei Komponenten werden auf dem Antriebssystem von links nach rechts
montiert.
1. Befestigen Sie den Steckverbinder für die 24-V-Eingangsversorgung.
2. Verbinden Sie die Steckverbinder für die Eingangsversorgung und
T-Steckverbinder mit den entsprechenden Anschlüssen des Antriebs.
3. Setzen Sie Stromschienen ein, um die Steckverbindungen und
T-Steckverbinder zu verbinden.
In diesem Abschnitt finden Sie Bohrlochschablonen für Kinetix 5700-
Antriebsmodule, die in einer Zinkenverbindung direkt nebeneinander montiert
sind (gemeinsamer Bus). Für die formschlüssige Zinkenverbindung zwischen den
Modulen und die Aufnahme der DC-Bus-Koppler in den DC-Bus-Anschlüssen
ist es unerlässlich, dass die Bohrlöcher ordnungsgemäß vorgenommen werden.
Das für die Systemmontage verfügbare Toolkit 2198-K5700-MOUNTKIT
bietet ebenfalls Unterstützung bei der Montage der Antriebsmodule.
Befolgen Sie diese Richtlinien, wenn Sie die Antriebsmodule montieren.
• Das DC-Bus-Netzteil (oder die Netzteile) wird/werden immer ganz links
montiert.
• Die Umrichtermodule mit der höchsten Nennleistung werden immer links
eines Umrichtermoduls mit geringerer Nennleistung angebracht.
Rockwell Automation-Publikation 2198-UM002A-DE-P – Mai 2015
Stromschiene
Stromschiene
85 mm
100 mm
Stromschienenanschlüsse
Strom-
schiene
55 mm
24-V-T-
Steckverbinder
