PIKO 120 series Bedienungsanleitung

Taste /
Funktion / Function / Fonctions / Functie
Key /
Touches /
Toets
F0
Licht vorn ein/aus Directional lighting on / off
F1 Motorsound Sound on / off
F2 Makrophon, kurz Macrophonic, short
F3 Makrophon, lang Macrophonic, long
F4 Schaffnerpfiff Conductors signal
F5
Führerstandsbeleuchtung FS1 Driver Cab light FS1
F6 Führerstandsbeleuchtung FS2 Driver Cab light FS2
F7 Lokführergruß Driver salutation
*
Zugzielanzeige FS1 destination display FS1
F8
*
F9 Zugzielanzeige FS2 destination display FS2
F10 Rangiergang shunting mode
F11 Druckluft ablassen Compressed air valve
F12
Hauptschalter Main switch
F13 Luftkompressor Air compressor
F14 Führerstandstür auf/zu Driver Cab door open / close
F15 Führerstandsfenster auf/zu Driver Cab window open / close
F16 Pantograph auf/ab Pantograph up/down
F17
Kuppeln Coupling / Uncoupling
F18 Funk #1 Radio #1
F19 Funk #2 Radio #2
F20 Bahnhofsdurchsage #1 Station announcement #1
F21 Bahnhofsdurchsage #2 Station announcement #2
F22 Sanden Sanding
F23 Kurvenquietschen ein/aus Curve squeal sound on / off
F24
Schienenstöße ein/aus Rail clank sound on / off
F25 Zugbeleuchtung: Lok schiebt Train lighting: the loco pushes
F26 Zugbeleuchtung: Lok zieht Train lighting: the loco pulls
F27
Lautstärkeregelung Volume control
F28 Soundfader (Tunndelmodus) Sound fader (tunnel mode)
*
versionsabhängig / depending on version / variable selon la version / afhankelijk van de versie
Hinweis:
Einige PIKO Modelle können mit Some PIKO models are
einem Pufferkondensator auf der equipped with a buffer
Lokplatine ausgerüstet werden. condenser on the circuit board.
Die Kapazität des Kondensators The capacity of the condenser
richtet sich nach den jeweiligen depends on the respective
Vorgaben des verwendeten requirements of the applied
Decoders. Wenden Sie sich decoder. For requests about
deshalb bitte bei Anfragen zu suitable buffer condensers
möglichen Pufferkondensatoren please contact the respective
an den jeweiligen Decoder- decoder manufacturer.
hersteller.
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
Eclairage avant allumé/éteint Licht voor aan/uit
Bruit moteur Motorgeluid
Claxon Laagfrequente typhoon
Claxon Laagfrequente typhoon
Sifflet contrôleur Conducteursfluit
Eclairage cabine conduite avant (FS1) Verlichting machinistencabine voor
(FS1)
Eclairage cabine conduite avant (FS2) Verlichting machinistencabine voor
(FS2)
Salutation des conducteurs Begroeting van de chauffeur
Affichage de destination (FS1) Richtingsfilm (FS1)
Affichage de destination (FS2) Richtingsfilm (FS2)
Vitesse de manœuvres Rangeergang
Evacuation de l'air comprimé Druklucht afblazen
commutateur principal hoofdschakelaar
compresseur à air luchtcompressor
Porte cabine ouverte/fermée Deuren machinistenhuis open/dicht
Fenêtre ouvrir / fermer Ramen openen / sluiten
Pantographe Pantograaf hoog / laag
Atteler/Dételer Koppeling aan-/loskoppelen
Radio 1 Radiogesprek 1
Radio 2 Radiogesprek 2
Ordre de départ #1 Stationsomroep 1
Ordre de départ #2 Stationsomroep 2
Sablière Zand strooien
Bruit de grincement dans les courbes Railknerpen in bochten aan/uit
Bruit des joints de rails Railstoten aan/uit
Éclairage des trains: la locomotive pousse Treinverlichting: loc duwt
Éclairage du train: la locomotive tire Treinverlichting: loc trekt
Réglage du volume Volumeregeling
Baisse du son (mode tunnel) Baisse du son (mode tunnel)
Certains modèles PIKO peuvent Sommige modellen van PIKO
être équipés d'un condensateur kunnen worden uitgerust met
de protection sur la platine de la een buffercondensator op de
locomotive. La capacité du hoofdprintplaat van de loc. De
condensateur varie alors selon capaciteit van de condensator is
les préconisations du fabriquant afhankelijk van de specificaties
du décodeur utilisé. van de gebruikte decoder.
En cas de questions concernant U dient zich daarom tot de
ce condensateur de protection fabrikant van de decoder te
veuillez- vous adresser au wenden met betrekking tot de
fabriquant du décodeur utilisé. mogelijke buffercondensatoren.
51322-90-7010_V6

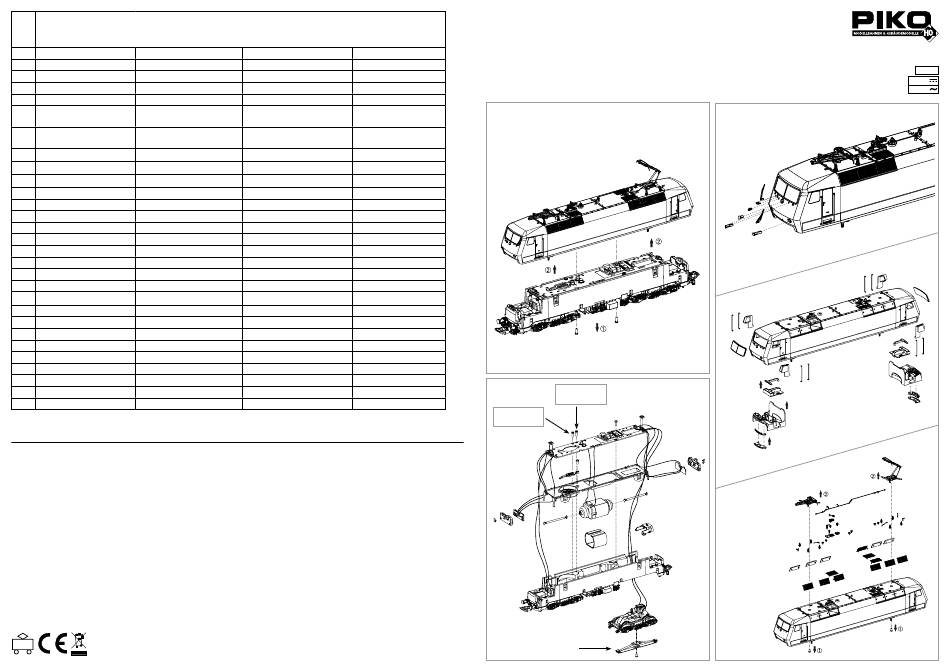

BEDIENUNGSANLEITUNG ELEKTROLOKOMOTIVE BR 120
Instruction sheet for Electric Locomotive BR 120
Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.
Bitte bewahren Sie diese auf.
Nur in AC Version!
Only in AC version! /
Seulement en AC version /
Uitsluitend in AC versie!
Nur in DC Version!
Only in DC version! /
Seulement en DC version /
Uitsluitend in DC versie!
!
!
Nur in AC Version! /
Only in AC version! /
Seulement en AC version /
Uitsluitend in AC versie!
PluX22
# 51322 Gleichstrom DC 0-12 V
# 51323 Wechselstrom AC 0-16 V
