revolt HSG-600 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Solar-Konverters. So haben Sie
im Notfall eine Überbrückungs-Stromquelle für Ihre elektrischen
Geräte zur Hand.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Solar-
Konverter optimal einsetzen können.
Lieferumfang
•
Solar-Konverter & Powerbank HSG-600
•
230-Volt-Netzteil
•
Kfz-Ladekabel
•
Zigarettenzünder-Adapter
•
Bedienungsanleitung
Optionales Zubehör
Solar-Panel (z.B. NC-5447, NX-2742, NX2743)
Technische Daten
Li-Ion-Akku 60.000 mAh, 3,7 V
Leistung 222 Wh
Ladestrom (Netzteil) 15 V DC, max. 3 A
Ladezeit (über Netzteil) 8-9 Stunden
Eingang 100-240 V AC, 50/60 Hz, 1,3 A
Netzteil
Ausgang 15 V DC, 3 A
Eingang 12 V DC
Kfz-
Ladekabel Ausgang 12 V DC
Eingang 12 V DC
Kfz-Adapter
Ausgang 12 V DC
Geeignetes Solar-Panel 13-25 V, max. 2,6 A
Ausgang 1x AC 230 V AC, 50 Hz, max. 300 W
Ausgang 3x DC je 9-12,6 V DC, 10 A
Ausgang 1x USB TypA QC3.0 5-9 V, 3 A
Ausgang 2x USB TypC QC3.0 5-9 V, 2 A
Ausgang 2x USB Typ A 5 V DC, 2,1 A
Ausgang 1x USB Typ A 5 V DC, 2,4 A
3 Leuchtmodi
LED-Taschenlampe
120 lm
Kurzschlussschutz
Überladungsschutz
Überhitzungsschutz
Überspannungsschutz
Niederspannungsschutz
1x 230-V-Buchse
Anschlüsse 3 x USB-Buchse
3 x USB-Buchse QC3
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Solar-Konverter & Powerbank HSG-600
mit 60 Ah, 1 x 230 Volt, je 3x QC 3.0, USB & 12 Volt, 200 Watt
3 x 12-V-DC-Ausgang
1 x 12-V-DC-Eingang
AC-Wellenform Modifizierte Sinuswelle
LED-Display 3,2 x 16 cm
Lebenszyklen > 500
Betriebstemperatur -10°C bis 40°C
Maße 18 x 8,8 x 24 cm
Gewicht 2,2 kg

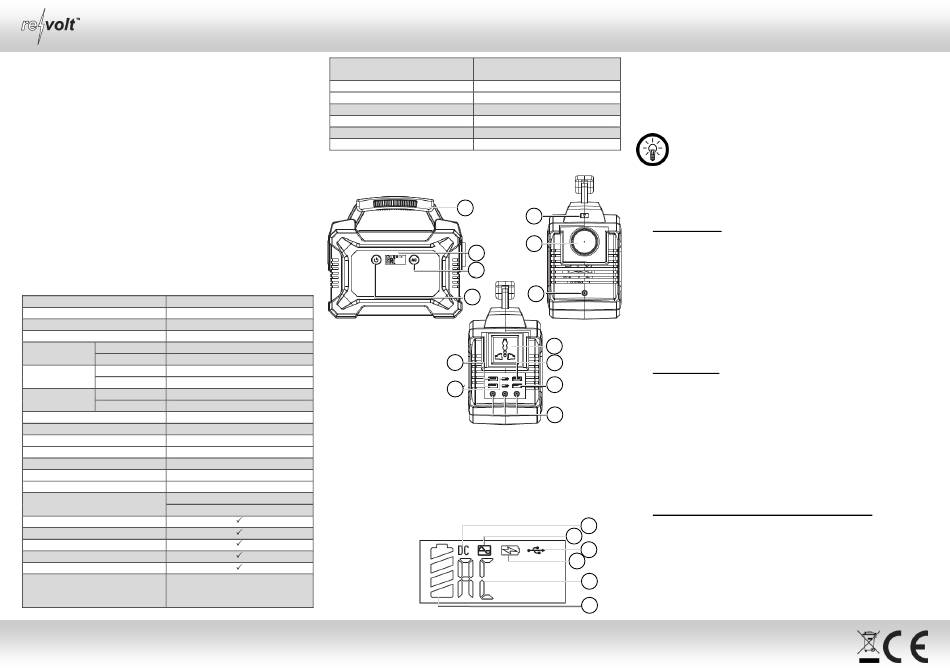

Produktdetails
Solar-Konverter
1
2
3
4
4
8
9
1. Tragegriff 8. 2x USB Typ A
2. LED-Display 9. 2x USB Typ C QC 3.0
3. 230-V-Taste 10. 1x 230-V-Buchse
4. Ein/Aus-Taste 11. 1x USB Typ A QC 3.0
5. Licht-Taste 12. 1x USB-Buchse Typ A
6. LED-Lampe 13. 3 x 12-V-DC-Ausgang
7. 1x 12-V-DC-Eingang
LED-Display
Bedienungsanleitung – Seite 1
1. DC-Ausgang
2. AC-Ausgang Ein/Aus
3. USB-Ausgang
Inbetriebnahme
Akku laden
HINWEIS:
Laden Sie den integrierten Akku vor dem ersten
Gebrauch vollständig auf.
Der integrierte Akku kann entweder über das mitgelieferte
Ladegerät oder über ein geeignetes Solar-Panel (nicht im
Lieferumfang enthalten) aufgeladen werden.
5
Kfz-Ladekabel
6 1. Verbinden Sie den 5,5-mm-Hohlstecker des Kfz-Ladekabels.
mit dem 12-V-DC-Eingang Ihres Konverters.
2. Stecken Sie den Zigarettenanzünder des Kfz-Ladekabels in
die Zigarettenanzünder-Buchse Ihres Kfz.
3. Das Display leuchtet, das Akku-Symbol blinkt im ladenden
7
Bereich, die Symbole für den DC-Ausgang, USB-Ausgang
und DC-Eingang leuchten.
4. Sobald der Akku vollgeladen ist, ist das Akku-Symbol
vollständig ausgefüllt. Trennen Sie Ihren Konverter vom
10
Ladegerät.
11
230-V-Netzteil
12
1. Verbinden Sie den 5,5-mm-Hohlstecker des Stromkabels des
230-V-Netzteils mit dem 12-V-DC-Eingang Ihres Konverters
2. Verbinden Sie das Stromkabel mit dem 230-V-Netzteil und
13
einer geeigneten Steckdose.
3. Das Display leuchtet, das Akku-Symbol blinkt im ladenden
Bereich, die Symbole für den DC-Ausgang, USB-Ausgang
und DC-Eingang leuchten.
4. Sobald der Akku vollgeladen ist, ist das Akku-Symbol
vollständig ausgefüllt. Trennen Sie Ihren Konverter vom
Ladegerät.
Solar-Panel (nicht im Lieferumfang enthalten)
1
1. Schließen Sie den 5,5-mm-Hohlstecker des Solar-Panels an
2
den 12-V-DC-Eingang (rechts oben) Ihres Konverters an.
3
2. Stellen Sie das Solar-Panel in die Sonne.
4
3. Sobald der Akku vollgeladen ist, ist das Akku-Symbol
vollständig ausgefüllt. Trennen Sie Ihren Konverter vom
5
Ladegerät.
6
© REV1 – 17.01.2019 – LSt//RM
NX-2748-675
4. DC-Eingang
5. AC/DC-Status
6. Akku-Symbol
