revolt ZX-3016 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Solar-Konverters & Powerbank.
Der mobile Hochleistungs-Akku versorgt Sie bei Ihren Outdoor-
Aktivitäten zuverlässig mit Strom. In Bereichen ohne
Netzversorgung ist die Powerbank eine nützliche Stromreserve.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Solar-
Konverter & Powerbank optimal einsetzen können.
Lieferumfang
•
Solar-Konverter & Powerbank
•
Netzteil
•
Zigaretten-Anzünder-Adapter
•
Bedienungsanleitung
Technische Daten
Li-Ion-Akku 24.000 mAh, 3,7 V (88,8 Wh)
Netzteil 19 V DC, 1,5 A
Input
Solarpanel 15-24 V DC, 1,2 A (max.)
5 V DC, 2,4 A
USB-A-Ausgang
1 & 3
Total: 5 V, 4,8 (max.)
5-12 V DC, 2 A, 18 W (max.)
USB-A-Ausgang
2 & 4 (QC3)
Total: 5 V, 3,4 A (max.)
5 V DC, 3 A
Output 9 V DC, 2 A
USB-C-Ausgang
12 V DC, 1,5 A
PD 2.0, 18 W (max.)
DC-Ausgang 12-16,8 V DC, 10 A (13 A max.)
AC-Ausgang 230 V, 50 Hz, 120 W (max.)
Nennleistung 80 W
Spitzenleistung 120 W
Schutz durch doppelte oder
Schutzklasse II
verstärkte Isolierung
Input 100-240 V AC, 50/60 Hz, 0,8 A
Output 19 V DC, 1,5 A
Schutz durch doppelte oder
Schutzklasse II
verstärkte Isolierung
Netzteil
Polarität
Ladezeit ca. 5-6 Stunden
Betriebstemperatur -10°C bis 40°C
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Kompakter Solar-Konverter & Powerbank
23,2 Ah, 100 W
Kurzschluss, Überladung,
Geschützt vor Überhitzung, Überspannung,
Unterspannung, Überstrom
AC-Wellenform modifizierte Sinuswelle
Taschenlampe 1 W, 120 lm
LED-Panel 90 / 120 lm
1 x DC-Ausgang
4 x USB-A-Ausgang
Anschlüsse 1 x USB-C-Ausgang
1 x DC-Eingang
1 x 230-V-Ausgang
Maße 14,5 x 10,5 x 7,7 cm
Gewicht 1,2 kg

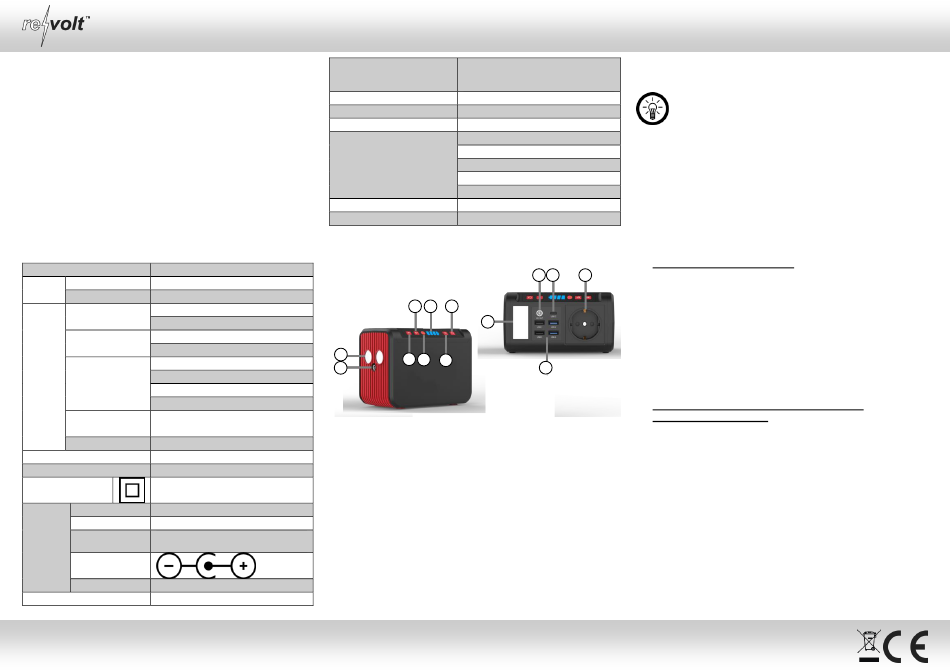

Produktdetails
3 4 5
6
2
13 12
11
1
1. Strom-Eingang (DC IN) 8. USB-C-Ausgang
2. Taschenlampen-LEDs 9. 230-V-Ausgang (AC-Ausgang)
3. AC-Taste 10. USB-A-Ausgänge
4. Akku-LEDs 11. Ein/Aus-Taste
5. Licht-Taste 1 (LED-Panel) 12. AC-LED
6. LED-Panel 13. Licht-Taste 2 (Taschenlampe)
7. DC-Ausgang (DC OUT)
Bedienungsanleitung – Seite 1
Inbetriebnahme
1. Powerbank aufladen
HINWEIS:
Laden Sie den integrierten Akku vor dem ersten
Gebrauch vollständig auf. Laden Sie ihn danach auch
bei Nichtgebrauch mindestens einmal alle drei Monate
auf.
Der Akku sollte auch bei Nichtgebrauch alle drei
Monate, mindestens aber alle sechs Monate einmal
aufgeladen werden.
Der integrierte Akku kann entweder über das mitgelieferte
Netzteil oder über ein geeignetes Solarpanel (nicht im
Lieferumfang enthalten) aufgeladen werden. Die Ladezeit ist
abhängig von der Eingangsquelle.
1.1. Mit dem Netzteil aufladen
7 8 9
1. Verbinden Sie den Hohlstecker des Netzteils mit dem
Strom-Eingang (DC IN) Ihres Konverters.
2. Verbinden Sie den 230-V-Stecker des Netzteils mit einer
geeigneten Steckdose.
3. Während des Ladevorgangs zeigen die Akku-LEDs den
Ladestand an. Leuchtende LEDs zeigen den erreichten,
blinkende LEDs den gerade ladenden Akkustand an.
4. Der Akku ist vollständig aufgeladen, wenn alle Akku-LEDs
10
konstant leuchten.
5. Trennen Sie Ihren Konverter vom Netzteil.
1.2. Mit einem Solarpanel aufladen (nicht im
Lieferumfang enthalten)
1. Schließen Sie den Hohlstecker des Solarpanel-Kabels an den
Strom-Eingang (DC IN) Ihres Konverters an.
2. Schließen Sie die Lüsterklemmen des Solarpanel-Kabels an
das Solarpanel an. Achten Sie hierbei auf die korrekte
Polarität.
3. Stellen Sie das Solarpanel in die Sonne.
4. Während des Ladevorgangs zeigen die Akku-LEDs den
Ladestand an. Leuchtende LEDs zeigen den erreichten,
blinkende LEDs den gerade ladenden Akkustand an.
5. Der Akku ist vollständig aufgeladen, wenn alle Akku-LEDs
konstant leuchten.
6. Trennen Sie Ihren Konverter vom Solarpanel.
© REV1 – 26.02.2020 – BS//RM
ZX-3016-675
