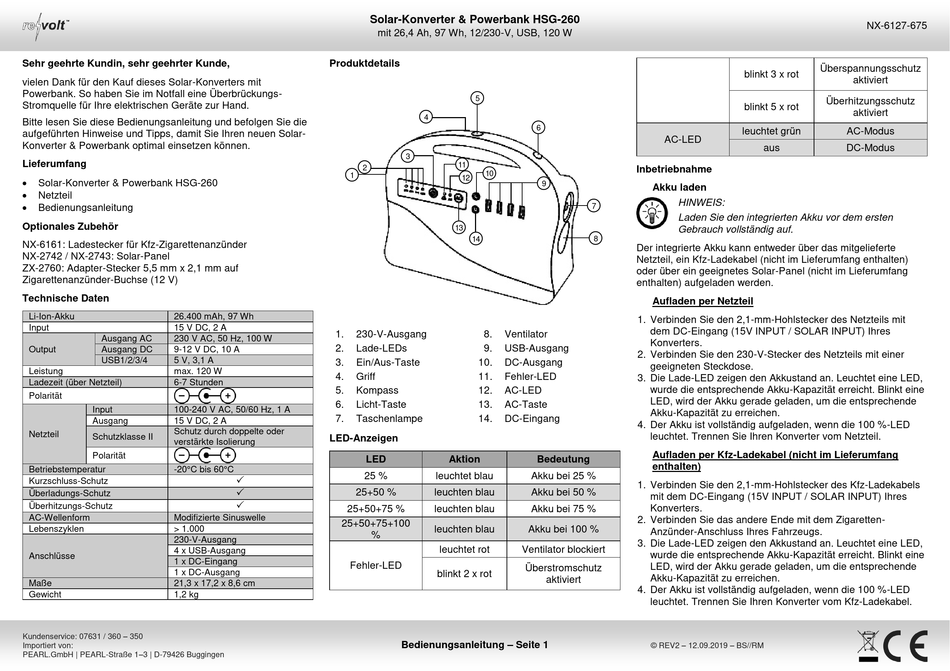

revolt HSG-260 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Solar-Konverters mit
Powerbank. So haben Sie im Notfall eine Überbrückungs-
Stromquelle für Ihre elektrischen Geräte zur Hand.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Solar-
Konverter & Powerbank optimal einsetzen können.
Lieferumfang
•
Solar-Konverter & Powerbank HSG-260
•
Netzteil
•
Bedienungsanleitung
Optionales Zubehör
NX-6161: Ladestecker für Kfz-Zigarettenanzünder
NX-2742 / NX-2743: Solar-Panel
ZX-2760: Adapter-Stecker 5,5 mm x 2,1 mm auf
Zigarettenanzünder-Buchse (12 V)
Technische Daten
Li-Ion-Akku 26.400 mAh, 97 Wh
Input 15 V DC, 2 A
Ausgang AC 230 V AC, 50 Hz, 100 W
Output Ausgang DC 9-12 V DC, 10 A
USB1/2/3/4 5 V, 3,1 A
Leistung max. 120 W
Ladezeit (über Netzteil) 6-7 Stunden
Polarität
Input 100-240 V AC, 50/60 Hz, 1 A
Ausgang 15 V DC, 2 A
Schutz durch doppelte oder
Netzteil
Schutzklasse II
verstärkte Isolierung
Polarität
Betriebstemperatur -20°C bis 60°C
Kurzschluss-Schutz
Überladungs-Schutz
Überhitzungs-Schutz
AC-Wellenform Modifizierte Sinuswelle
Lebenszyklen > 1.000
230-V-Ausgang
4 x USB-Ausgang
Anschlüsse
1 x DC-Eingang
1 x DC-Ausgang
Maße 21,3 x 17,2 x 8,6 cm
Gewicht 1,2 kg
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Solar-Konverter & Powerbank HSG-260
mit 26,4 Ah, 97 Wh, 12/230-V, USB, 120 W
Produktdetails
3
2
1
1. 230-V-Ausgang
2. Lade-LEDs
3. Ein/Aus-Taste
4. Griff
5. Kompass
6. Licht-Taste
7. Taschenlampe
LED-Anzeigen
LED
25 %

25+50 %


25+50+75 %
25+50+75+100
%
Fehler-LED
Bedienungsanleitung – Seite 1
5
4
6
11
10
12
9
7
13
14 8
8. Ventilator
9. USB-Ausgang
10. DC-Ausgang
11. Fehler-LED
12. AC-LED
13. AC-Taste
14. DC-Eingang
Aktion Bedeutung
leuchtet blau Akku bei 25 %
leuchten blau Akku bei 50 %
leuchten blau Akku bei 75 %
leuchten blau Akku bei 100 %
leuchtet rot Ventilator blockiert
Überstromschutz
blinkt 2 x rot
aktiviert
blinkt 3 x rot
blinkt 5 x rot
leuchtet grün
AC-LED
aus
Inbetriebnahme
Akku laden
HINWEIS:
Laden Sie den integrierten Akku vor dem ersten
Gebrauch vollständig auf.
Der integrierte Akku kann entweder über das mitgelieferte
Netzteil, ein Kfz-Ladekabel (nicht im Lieferumfang enthalten)
oder über ein geeignetes Solar-Panel (nicht im Lieferumfang
enthalten) aufgeladen werden.
Aufladen per Netzteil
1. Verbinden Sie den 2,1-mm-Hohlstecker des Netzteils mit
dem DC-Eingang (15V INPUT / SOLAR INPUT) Ihres
Konverters.
2. Verbinden Sie den 230-V-Stecker des Netzteils mit einer
geeigneten Steckdose.
3. Die Lade-LED zeigen den Akkustand an. Leuchtet eine LED,
wurde die entsprechende Akku-Kapazität erreicht. Blinkt eine
LED, wird der Akku gerade geladen, um die entsprechende
Akku-Kapazität zu erreichen.
4. Der Akku ist vollständig aufgeladen, wenn die 100 %-LED
leuchtet. Trennen Sie Ihren Konverter vom Netzteil.
Aufladen per Kfz-Ladekabel (nicht im Lieferumfang
enthalten)
1. Verbinden Sie den 2,1-mm-Hohlstecker des Kfz-Ladekabels
mit dem DC-Eingang (15V INPUT / SOLAR INPUT) Ihres
Konverters.
2. Verbinden Sie das andere Ende mit dem Zigaretten-
Anzünder-Anschluss Ihres Fahrzeugs.
3. Die Lade-LED zeigen den Akkustand an. Leuchtet eine LED,
wurde die entsprechende Akku-Kapazität erreicht. Blinkt eine
LED, wird der Akku gerade geladen, um die entsprechende
Akku-Kapazität zu erreichen.
4. Der Akku ist vollständig aufgeladen, wenn die 100 %-LED
leuchtet. Trennen Sie Ihren Konverter vom Kfz-Ladekabel.
© REV2 – 12.09.2019 – BS//RM
NX-6127-675
Überspannungsschutz
aktiviert
Überhitzungsschutz
aktiviert
AC-Modus
DC-Modus
