Gebrauchsanweisung
PB-510, PB-520, PB-530
Inhaltsverzeichnis
loading

Verwandte Anleitungen für W&H Proxeo ULTRA PB-510

Inhaltszusammenfassung für W&H Proxeo ULTRA PB-510

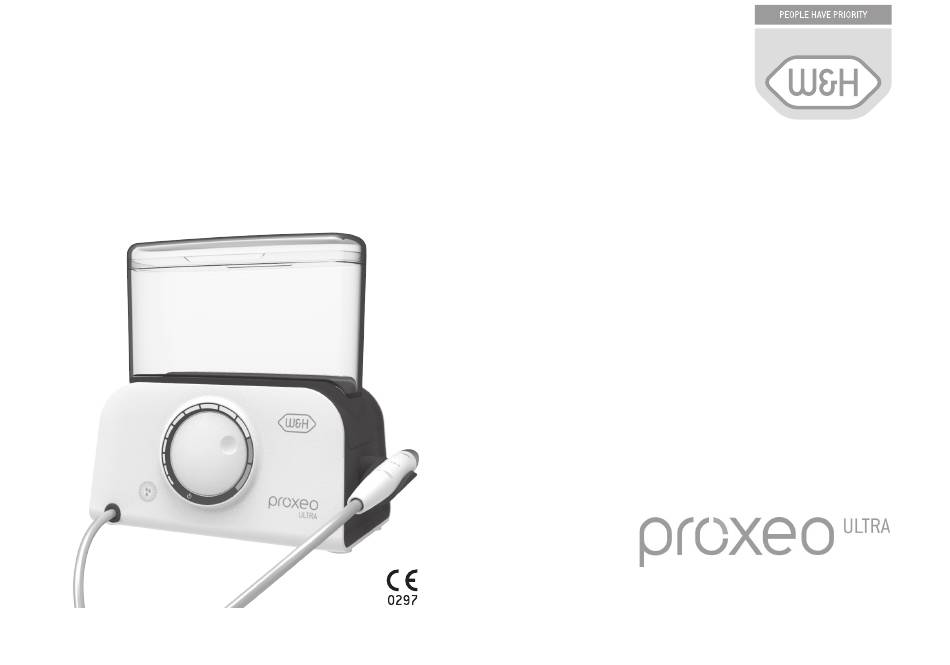

  • Seite 1 Gebrauchsanweisung PB-510, PB-520, PB-530...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Symbole .......................................... 4 1. Einleitung ........................................8 2. Elektromagnetische Verträglichkeit (EMV) ............................10 3. Auspacken ........................................ 11 4. Lieferumfang ......................................12 5. Sicherheitshinweise ....................................13 6. Beschreibung ......................................18 Steuergerät PB-510 ..................................... 18 Steuergerät PB-520 ..................................... 19 Steuergerät PB-530 .................................... 20 Fußsteuerung C-NF/C-NW ..................................21 Status LED Fußsteuerung C-NW .................................
  • Seite 3 Inhaltsverzeichnis 11. Wartung ........................................36 O-Ring des Kühlmitteltanks wechseln ............................... 36 Kühlmittelfilter des Kühlmittelschlauchs wechseln ......................... 36 Pumpenkassette wechseln ................................37 12. Service ........................................38 13. W&H Zubehör und Ersatzteile ................................40 14. Technische Daten ....................................42 15. Entsorgung ......................................45 Garantieerklärung ......................................

  • Seite 4: Symbole

    Symbole in der Gebrauchsanweisung WARNUNG! ACHTUNG! Allgemeine Erläuterungen, (Falls Menschen verletzt (Falls eine Sache beschädigt ohne Gefahr werden können) werden kann) für Mensch oder Sache...
  • Seite 5 Symbole auf dem Steuergerät Gebrauchsanweisung beachten CE-Kennzeichnung Elektrische Spannung mit Kennnummer der XXXX benannten Stelle Gebrauchsanweisung befolgen Fußsteuerung Elektrische Leistungsaufnahme Frequenz des Wechselstroms Herstellungsdatum Nicht-ionisierende elektromagnetische Strahlung Nicht mit dem Hausmüll Artikelnummer ESI (External System Interface) entsorgen DataMatrix Code Kühlmittelmenge Seriennummer für Produktinformation inklusive UDI (Unique Device...
  • Seite 6 Symbole auf der Fußsteuerung CE-Kennzeichnung Nicht-ionisierende Artikelnummer mit Kennnummer der elektromagnetische Strahlung XXXX benannten Stelle Nicht mit dem Hausmüll DC Gleichstrom Seriennummer entsorgen DataMatrix Code Schutz gegen Tropfwasser Herstellungsdatum IPX1 für Produktinformation inklusive UDI (Unique Device Identification) UL Prüfzeichen für anerkannte Reset Kabellose Fußsteuerung C-NW Komponenten für Kanada und...
  • Seite 7 Symbole auf der Verpackung CE-Kennzeichnung DataMatrix Code mit Kennnummer der benannten Stelle für Produktinformation inklusive UDI (Unique XXXX Device Identification) Oben Datenstruktur nach Health Industry Bar Code Zerbrechlich Temperaturbegrenzung +60 °C (+140°F) Max. -20 °C (-4°F) Min. Vor Nässe schützen Luftfeuchtigkeitsbegrenzung 80 % Markenzeichen »Der Grüne Punkt«...

  • Seite 8: Einleitung

    1. Einleitung Zu Ihrer Sicherheit und zur Sicherheit Ihrer Patienten Diese Gebrauchsanweisung soll Ihnen die Handhabung Ihres Medizinprodukts erklären. Wir müssen aber auch vor möglichen Gefahrensituationen warnen. Ihre Sicherheit, die Sicherheit Ihres Teams und selbstverständlich die Sicherheit Ihrer Patienten ist uns ein großes Anliegen.
  • Seite 9 Einleitung Produktion nach EU-Richtlinie Das Medizinprodukt entspricht den Vorschriften der Richtlinie 93/42/EWG. Die Fußsteuerung entspricht den Vorschriften der Richtlinie 93/42/EWG und der RED Richtlinie 2014/53/EU. Verantwortlichkeit des Herstellers Der Hersteller kann sich nur dann für die Auswirkungen auf die Sicherheit, Zuverlässigkeit und Leistung des Medizinprodukts als verantwortlich betrachten, wenn nachstehende Hinweise eingehalten werden: >...

  • Seite 10: Elektromagnetische Verträglichkeit (Emv)

    2. Elektromagnetische Verträglichkeit (EMV) Medizinische elektrische Geräte unterliegen besonderen Vorsichtsmaßnahmen hinsichtlich der EMV und müssen gemäß den EMV-Hinweisen installiert und in Betrieb genommen werden. W&H garantiert die Übereinstimmung des Medizinprodukts mit den EMV-Richtlinien nur bei Verwendung von Original W&H Zubehör und Ersatzteilen. Die Verwendung von Zubehör und Ersatzteilen die nicht von W&H freigegeben sind, kann zu einer erhöhten Aussendung von elektromagnetischen Störungen oder zu einer reduzierten Festigkeit gegen elektromagnetische Störungen führen.

  • Seite 11: Auspacken

    3. Auspacken  Entnehmen Sie die den  Entnehmen Sie die Einsatz. Gebrauchsanweisung und das Zubehör.  Entnehmen Sie das Steuergerät, den Kühlmitteltank und die Fußsteuerung. Die W&H Verpackung ist umweltfreundlich und kann über Branchen-Recycling-Gesellschaften entsorgt werden. Wir empfehlen Ihnen jedoch die Originalverpackung aufzubewahren.

  • Seite 12: Lieferumfang

    4. Lieferumfang Steuergerät (100–230 V) PB-510 PB-520 PB-530 30323000 30324000 30325000 REF 02675000 Kühlmittelfilter REF 05075600 Kühlmittelschlauch (Ø 6 mm, ca. 2 m) REF 08016690 Netzteil mit Adapter REF 07991190 Kühlmitteltank REF 08014700 Kabel (Kopplung (Pairing)/Laden) Optional REF 30316000 Fußsteuerung C-NW REF 04717300 Fußsteuerung C-NF REF 30326000 Handstück PB-5 L...

  • Seite 13: Sicherheitshinweise

    5. Sicherheitshinweise Steuergerät/Fußsteuerung > Lagern Sie das Medizinprodukt vor Inbetriebnahme 24 Stunden bei Raumtemperatur. > Kontrollieren Sie vor jeder Anwendung das Medizinprodukt auf Beschädigung und lose Teile. > Nehmen Sie das Medizinprodukt bei Beschädigung nicht in Betrieb. > Stellen Sie immer richtige Betriebsbedingungen und Kühlmittelfunktion sicher. >...
  • Seite 14 Sicherheitshinweise Steuergerät/Fußsteuerung Das Medizinprodukt ist als »Gewöhnliches Gerät« (geschlossenes Gerät ohne Schutz gegen das Eindringen von Wasser) eingestuft. Das Medizinprodukt ist nicht für den Betrieb in explosionsgefährdeten Bereichen zugelassen. Trennen Sie das Steuergerät bei Gefahrensituationen vom Stromnetz! > Ziehen Sie das Netzteil aus der Steckdose! >...

  • Seite 15: Steuergerät Pb-510

    Sicherheitshinweise Steuergerät Steuergerät PB-510 > Trennen Sie das Medizinprodukt nach jedem Gebrauch vom Festwasseranschluss (das Medizinprodukt verfügt über keinen automatischen Aquastop). > Der Betrieb des Medizinprodukts ist nur an Versorgungseinheiten mit Rückflussverhinderung nach Kategorie 5 laut Norm EN 1717 gestattet. >...

  • Seite 16: Fußsteuerung

    Sicherheitshinweise Fußsteuerung > Bringen Sie die Fußsteuerung (C-NW) nicht in die Nähe von Magnetfeldern. > Tauschen Sie die Fußsteuerung sobald der Widerstand merklich nachlässt. > Setzen Sie das Medizinprodukt keinen starken mechanischen Stößen aus. Akku (C-NW) > Laden Sie den Akku nicht unbeaufsichtigt. >...
  • Seite 17 Sicherheitshinweise Fußsteuerung C-NW Fußsteuerung C-NW Risiken durch elektromagnetische Felder Die Funktionalität von implantierbaren Systemen, wie Herzschrittmacher und implantierbarer Cardioverter-Defibrillator (ICD), können durch elektrische, magnetische und elektromagnetische Felder beeinflusst werden. Das Medizinprodukt hält die in der EN 50527-2-1/2016 definierten Referenzwerte für unipolare und bipolare Herzschrittmacher ein und kann somit an Patienten mit Herzschrittmachern verwendet werden.

  • Seite 18: Beschreibung

    6. Beschreibung Steuergerät PB-510             Anschlüsse Status-LED  Leistungsbereich  Netzteil  Abdeckung Leistungsregler   ESI (external service interface)   » « Fußsteuerung  Kühlmittelschlauch  Handstückablage (verstellbar) ...

  • Seite 19: Steuergerät Pb-520

    Beschreibung Steuergerät PB-520              Status-LED Leistungsbereich Kühlmitteltank    Füllstandanzeige Kühlmittelregler Leistungsregler    Anschlüsse Abdeckung »OFF«   Netzteil  Handstückablage (verstellbar)  ESI (external service interface) ...

  • Seite 20: Steuergerät Pb-530

    Beschreibung Steuergerät PB-530              LED Anzeige Anschlüsse   Leistungsregler  Kühlmitteltank > Leistungsbereich Netzteil   »OFF«  Füllstandanzeige > Akkustatus Fußsteuerung ESI (external service interface)  Funktionstaste >...

  • Seite 21: Fußsteuerung C-Nf/C-Nw

    Beschreibung Fußsteuerung C-NF/C-NW C-NW C-NF      Lade-Kontroll-LED (orange) Status LED (grün)  Anschluss für Kabel (Kopplung (Pairing)/Laden)  Kabel (Kopplung (Pairing)/Laden) ...

  • Seite 22: Status Led Fußsteuerung C-Nw

    Beschreibung Status LED Fußsteuerung C-NW Stand-by-Modus > Die Fußsteuerung kann durch Drücken aktiviert werden. leuchtet leuchtet blinkt blitzt* GRÜN e Verbindung zum e Fußsteuerung versucht e Akku ist leer gekoppelten Medizin- eine Verbindung zum > Akku laden produkt hergestellt gekoppelten Medizin- produkt herzustellen ORANGE e Akku wird geladen...

  • Seite 23: Inbetriebnahme

    7. Inbetriebnahme Steuergeräte allgemein Achten Sie darauf, dass das Medizinprodukt jederzeit vom Stromnetz getrennt werden kann. Stellen Sie das Medizinprodukt auf eine ebene, waagrechte Oberfläche. Steuergerät PB-510 Kühlmittelfilter montieren  Durchschneiden Sie den Kühlmittelschlauch.  Schrauben Sie die Überwurfmutter vom Kühlmittelfilter ab. ...
  • Seite 24 Inbetriebnahme Steuergeräte allgemein Steuergerät PB-520, PB-530 Kühlmitteltank  Befüllen Sie den Kühlmitteltank und stecken Sie ihn auf. Der Kühlmitteltank rastet hörbar ein. Steuergerät PB-510, PB-520, PB-530  Schieben Sie den Adapter auf das Netzteil.  Stecken Sie das Netzteil an.  Stecken Sie die Fußsteuerung C-NF an (Steuergeräte PB-510, PB-520). ...

  • Seite 25: Steuergerät Pb-530

    Inbetriebnahme Steuergerät PB-530 Steuergerät PB-530 Leistungsregler »OFF« > 1. LED blinkt weiß Nächste Schritte: > Kopplung Fußsteuerung C-NW mit Steuergerät PB-530 > Akku laden Fußsteuerung C-NW mit Steuergerät PB-530 Kühlmittel und Handstück inaktiv Die Fußsteuerung C-NW ist bei Lieferung mit dem Steuergerät PB-530 nicht gekoppelt. Kopplung Fußsteuerung C-NW mit Steuergerät PB-530  Leistungsregler auf »OFF«...
  • Seite 26 Inbetriebnahme Steuergerät PB-530 Laden Sie die Fußsteuerung C-NW vor der ersten Anwendung vollständig auf. Fußsteuerung C-NW mit Steuergerät PB-530 laden Akkustatus  Kabel am Steuergerät und an der der Fußsteuerung anstecken > Leistungsregler auf »OFF«: Der Akkustatus ist an der LED Anzeige für 5 Sekunden sichtbar.
  • Seite 27 Inbetriebnahme Steuergerät PB-530 Das Steuergerät und die Fußsteuerung sind nicht mit dem Kabel verbunden. Anzeige: Akku Fußsteuerung leer e Leistungseinstellung: e Leistungseinstellung 0: 1. LED blinkt grün 1. LED blinkt weiß/blau restliche LEDs leuchten grün > Akku laden > Akku laden...

  • Seite 28: Steuergeräte Funktionen

    Inbetriebnahme Steuergeräte Funktionen > Vor jedem Patienten: Spülfunktion zur automatischen Innenreinigung der Kühlmittelkanäle durchführen. > W&H empfiehlt 1× monatlich die Reinigungsfunktion mit dem Wirkstoff Chlorhexidin 0,2 % . Kühlmitteltank mit mindestens 200 ml Reinigungsflüssikeit befüllen. Anschließend eine Spülfunktion mit Trinkwasser durchführen. Proxeo Ultra PB-510 PB-520...

  • Seite 29: Bedienung Steuergerät

    8. Bedienung Steuergerät Spülfunktion Steuergerät PB-510, PB-520  Handstück vom Versorgungsschlauch abnehmen  Leistung 0 einstellen  Fußsteuerung innerhalb von 3 Sekunden 3-mal drücken > Spülfunktion 30 Sekunden aktiv Spülfunktion abbrechen durch eine der Optionen: > Fußsteuerung drücken > Leistungsregler verstellen Steuergerät PB-530  Handstück vom Versorgungsschlauch abnehmen ...

  • Seite 30: Reinigungsfunktion

    Bedienung Steuergerät Reinigungsfunktion Steuergerät PB-530  Handstück vom Versorgungsschlauch abnehmen  Leistung einstellen  Funktionstaste 3 Sekunde drücken > Reinigungsfunktion 8 Minuten aktiv, durch blaue LEDs sichtbar > Pumpe stoppt mehrmals während der Reinigungsfunktion > Reinigungsfunktion nach erlischen der blauen LEDs beendet Reinigungsfunktion abbrechen durch eine der Optionen: >...

  • Seite 31: Inbetriebnahme

    Bedienung Steuergerät Inbetriebnahme Steuergerät PB-510, PB-520, PB-530  Handstück auf den Versorgungsschlauch aufstecken. Spitze einsetzen. Befolgen Sie die Anweisungen und Sicherheitshinweise in der Gebrauchsanweisung der W&H-Handstücke.  Leistung und Kühlmittel einstellen (variabel)  Fußsteuerung drücken > Loslassen der Fußsteuerung: Nachleuchtdauer der Handstück-LED 30 Sekunden Steuergerät PB-530 >...
  • Seite 32 Probelauf Halten Sie das Handstück nicht in Augenhöhe! > Stecken Sie das Handstück auf den Versorgungsschlauch. > Setzen Sie die Spitze ein. > Nehmen Sie das Medizinprodukt in Betrieb. Bei Betriebsstörungen (z. B. Vibrationen, ungewohnten Geräuschen, Heißwerden, Kühlmittelausfall bzw. Undichtheit) setzen Sie das Medizinprodukt sofort außer Betrieb und wenden Sie sich an einen autorisierten W&H Servicepartner.

  • Seite 33: Fehlermeldungen

    9. Fehlermeldungen Steuergerät PB-510, PB-520 Die Fehlermeldungen werden auf der Rückseite des Steuergeräts durch die Status LED (grün blinkend) angezeigt. Blinkzyklus Fehlerbeschreibung Abhilfe Überhitzung > Steuergerät ausschalten > Mindestens 10 Minuten abkühlen lassen > Zulässige Umgebungstemperatur/Betriebsart beachten Fußsteuerung > Fußsteuerung loslassen Zeitübeschreitung (>...
  • Seite 34 Fehlermeldungen Steuergerät PB-530 Die Fehlermeldungen werden durch die LED Anzeige (leuchtende LED) angezeigt. LED Anzeige Farbe Fehlerbeschreibung Abhilfe 1. LED orange Überhitzung > Steuergerät ausschalten > Mindestens 10 Minuten abkühlen lassen > Zulässige Umgebungstemperatur/Betriebsart beachten 2. LED orange Fußsteuerung > Fußsteuerung loslassen 4.

  • Seite 35: Hygiene Und Pflege

    10. Hygiene und Pflege Allgemeine Hinweise Beachten Sie Ihre lokalen und nationalen Gesetze, Richtlinien, Normen und Vorgaben für die Reinigung, Desinfektion und Sterilisation. > Tragen Sie Schutzkleidung, Schutzbrille, Schutzmaske und Handschuhe. > Wischen Sie das Medizinprodukt und die Fußsteuerung vollständig mit Desinfektionsmittel ab. >...

  • Seite 36: Wartung

    11. Wartung Proxeo Ultra PB-510 PB-520 PB-530 O-Ring des Kühlmitteltanks wechseln ✔ ✔ Kühlmittelfilter des Kühlmittelschlauchs wechseln ✔ Pumpenkassette wechseln ✔ ✔ O-Ring des Kühlmitteltanks wechseln  Entfernen Sie den O-Ring mit einer Pinzette.  Schieben Sie den neuen O-Ring auf. Kühlmittelfilter des Kühlmittelschlauchs wechseln Wechseln Sie den Kühlmittelfilter bei Verschmutzung oder spätestens nach einem 1 Jahr.

  • Seite 37: Pumpenkassette Wechseln

    Wartung Pumpenkassette wechseln  Abdeckung aufschrauben  Neue Pumpenkassette und abnehmen. aufstecken. Rastet hörbar ein.  Kühlmittelschläuche  Kühlmittelschläuche bis auf abziehen. Anschlag aufstecken.  Pumpenkassette entriegeln  Abdeckung aufstecken und und herausziehen. zuschrauben.

  • Seite 38: Service

    12. Service Wiederkehrende Prüfung Eine regelmäßige wiederkehrende Prüfung inklusive Zubehör auf Funktion und Sicherheit ist erforderlich und soll mindestens einmal innerhalb von drei Jahren erfolgen, falls nicht durch gesetzliche Regelung kürzere Abstände vorgeschrieben sind. Die Prüfung muss von einer dafür qualifizierten Stelle durchgeführt werden und folgende Punkte enthalten: Steuergerät >...
  • Seite 39 Service Reparatur und Rücksendung Bei Betriebsstörungen wenden Sie sich sofort an einen autorisierten W&H Servicepartner. Reparaturen und Wartungsarbeiten dürfen nur von einem autorisierten W&H Servicepartner durchgeführt werden. > Verwenden Sie zur Rücksendung die Originalverpackung!

  • Seite 40: W&H Zubehör Und Ersatzteile

    13. W&H Zubehör und Ersatzteile Verwenden Sie nur Original W&H-Zubehör und Ersatzteile oder von W&H freigegebenes Zubehör. Bezugsquelle: W&H Partner 30326000 02675000 07991190 07960870 Handstück PB-5 L Kühlmittelfilter Kühlmitteltank O-Ring für Kühlmitteltank 30327000 05075600 Handstück PB-5 L Q Kühlmittelschlauch 30328000 Handstück PB-5 L S 08001660 08014700...
  • Seite 41 W&H Zubehör und Ersatzteile 04717300 30316000 Fußsteuerung C-NF Fußsteuerung C-NW mit Stick...

  • Seite 42: Technische Daten

    14. Technische Daten Steuergerät PB-510 PB-520 PB-530 Spannungsversorgung: 28,3–31,5 V Netzspannung: 100–230 V Nennstrom: max. 830 mA Zulässige Spannungsschwankung: ±10 % Max. Ausgangsleisung zum Handstück 12 W mit Belastung (Ultraschall): Frequenz (Ultraschall): 22–35 kHz Betriebsart: S3 (14sec/6sec) Max. Schwingungsamplitude (Tip 1U): 0,2 mm Max.
  • Seite 43 Technische Daten Fußsteuerung C-NW Akkutype: Li-Ion Laufzeit: ca. 2 Monate Stand-by: automatisch wenn nicht betätigt Ladezeit: ca. 3 h Nennspannung: 3,7 V Nennkapazität: 680 mAh Maße (BxTxH): 117 x 117 x 38 mm Gewicht: 190 g Umgebungsbedingungen Temperatur bei Lagerung und Transport: -20 °C bis +60 °C (-4 °F bis +140 °F) Luftfeuchtigkeit bei Lagerung und Transport: 8 % bis 80 % (relativ), nicht kondensierend...
  • Seite 44 Technische Daten Klassifizierung nach Abschnitt 6 der Allgemeinen Festlegungen für die Sicherheit medizinischer elektrischer Geräte (ME) gemäß IEC 60601-1 / ANSI/AAMI ES 60601-1 Ladegerät: ME-Gerät der Schutzklasse II Die Fußsteuerung C-NF/C-NW ist geschützt gegen senkrecht fallende Wassertropfen (IPX1 gemäß IEC 60529) Verschmutzungsgrad: Überspannungsgskategorie: Einsatzhöhe:...

  • Seite 45: Entsorgung

    15. Entsorgung Stellen Sie sicher, dass die Teile bei der Entsorgung nicht kontaminiert sind. Beachten Sie Ihre lokalen und nationalen Gesetze, Richtlinien, Normen und Vorgaben für die Entsorgung. > Medizinprodukt > Elektroaltgeräte > Verpackung...

  • Seite 46: Garantieerklärung

    Ga rantie e rkläru ng Dieses W&H Medizinprodukt wurde von hoch qualifizierten Fachleuten mit größter Sorgfalt hergestellt. Vielfältige Prüfungen und Kontrollen garantieren eine einwandfreie Funktion. Beachten Sie bitte, dass Garantieansprüche nur bei Befolgung aller Anweisungen in der beiliegenden Gebrauchsanweisung gültig sind. W&H haftet als Hersteller ab Kaufdatum für Material- oder Herstellungsfehler innerhalb einer Garantiezeit von 24 Monaten.

  • Seite 47: Autorisierte W&H Servicepartner

    Autorisierte W&H Servicepartner Besuchen Sie W&H im Internet auf http://wh.com Unter dem Menüpunkt »Service« finden Sie Ihren nächstgelegenen autorisierten W&H Servicepartner. Wenn Sie keinen Internetzugang haben, kontaktieren Sie bitte W&H Austria GmbH, Ignaz-Glaser-Straße 53, 5111 Bürmoos, Austria t +43 6274 6236-239, f +43 6274 6236-890, E-Mail: office.at@wh.com W&H CH-AG, Industriepark 9, 8610 Uster, Schweiz t +41 43 4978484, f +41 43 4978488, E-Mail: service.ch@wh.com W&H Deutschland GmbH, Raiffeisenstraße 3b, 83410 Laufen, Deutschland...

  • Seite 48: Herstellererklärung

    Herstellererklärung...
  • Seite 49 Herstellererklärung...
  • Seite 50 Herstellererklärung...
  • Seite 51 Herstellererklärung...

  • Seite 52: Hersteller

    Hersteller W&H Dentalwerk Bürmoos GmbH Ignaz-Glaser-Straße 53, 5111 Bürmoos, Austria Form-Nr. 50968 ADT t +43 6274 6236-0, f +43 6274 6236-55 Rev. 001 / 15.04.2019 office@wh.com wh.com Änderungen vorbehalten...
