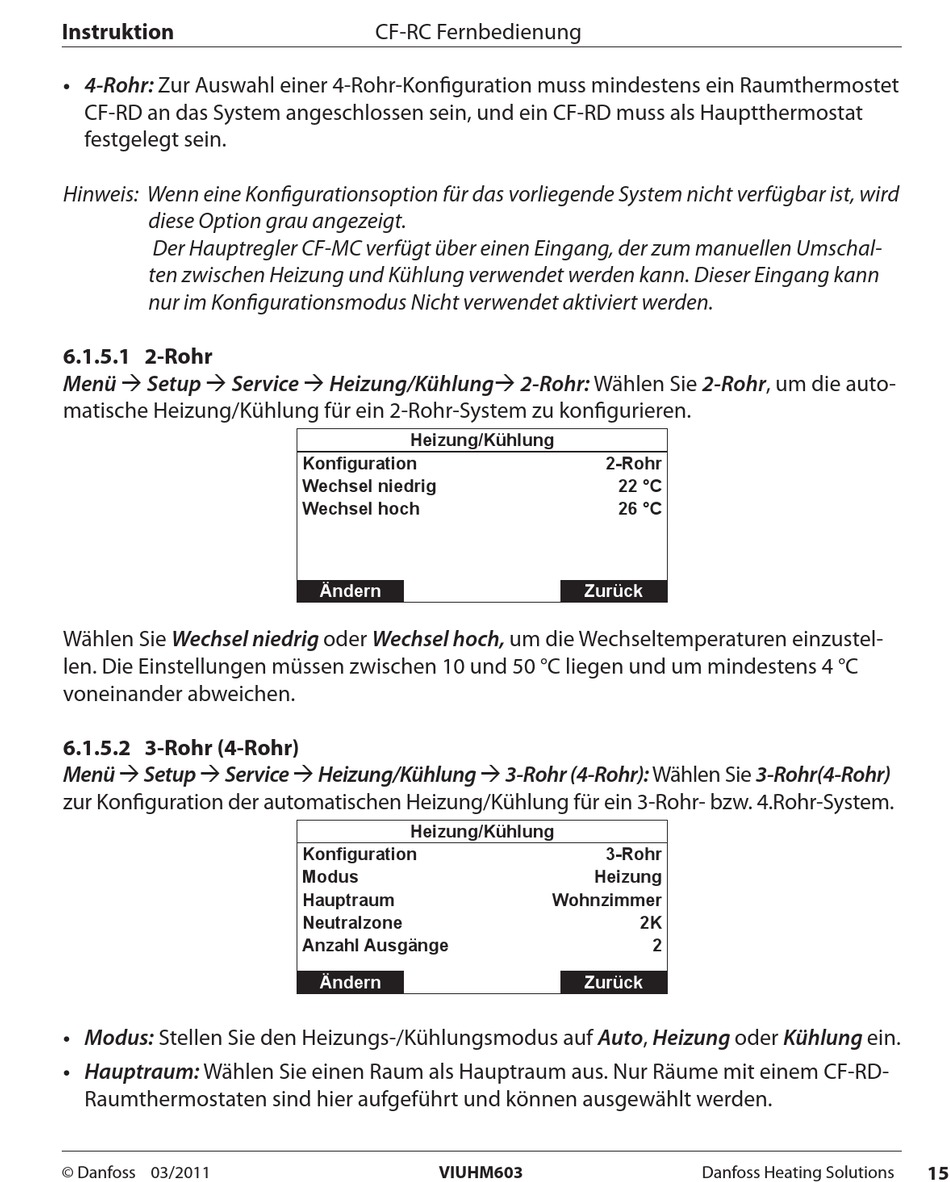

2-Rohr; 3-Rohr (4-Rohr) - Danfoss 088U0221 Bedienungsanleitung

Instruktion
• 4-Rohr: Zur Auswahl einer 4-Rohr-Konfiguration muss mindestens ein Raumthermostet
CF-RD an das System angeschlossen sein, und ein CF-RD muss als Hauptthermostat
festgelegt sein.
Hinweis: Wenn eine Konfigurationsoption für das vorliegende System nicht verfügbar ist, wird
diese Option grau angezeigt.
Der Hauptregler CF-MC verfügt über einen Eingang, der zum manuellen Umschal-
ten zwischen Heizung und Kühlung verwendet werden kann. Dieser Eingang kann
nur im Konfigurationsmodus Nicht verwendet aktiviert werden.

6.1.5.1 2-Rohr

Menü  Setup  Service  Heizung/Kühlung 2-Rohr: Wählen Sie 2-Rohr, um die auto-
matische Heizung/Kühlung für ein 2-Rohr-System zu konfigurieren.
Wählen Sie Wechsel niedrig oder Wechsel hoch, um die Wechseltemperaturen einzustel-
len. Die Einstellungen müssen zwischen 10 und 50 °C liegen und um mindestens 4 °C
voneinander abweichen.
6.1.5.2 3-Rohr (4-Rohr)
Menü  Setup  Service  Heizung/Kühlung  3-Rohr (4-Rohr): Wählen Sie 3-Rohr(4-Rohr)
zur Konfiguration der automatischen Heizung/Kühlung für ein 3-Rohr- bzw. 4.Rohr-System.
• Modus: Stellen Sie den Heizungs-/Kühlungsmodus auf Auto, Heizung oder Kühlung ein.
• Hauptraum: Wählen Sie einen Raum als Hauptraum aus. Nur Räume mit einem CF-RD-
Raumthermostaten sind hier aufgeführt und können ausgewählt werden.
© Danfoss 03/2011
CF-RC Fernbedienung
Heizung/Kühlung
Konfiguration
Wechsel niedrig
Wechsel hoch
Ändern
Heizung/Kühlung
Konfiguration
Modus
Hauptraum
Neutralzone
Anzahl Ausgänge
Ändern
VIUHM603
2-Rohr
22 °C
26 °C
Zurück
3-Rohr
Heizung
Wohnzimmer
2K
2
Zurück
Danfoss Heating Solutions
15
