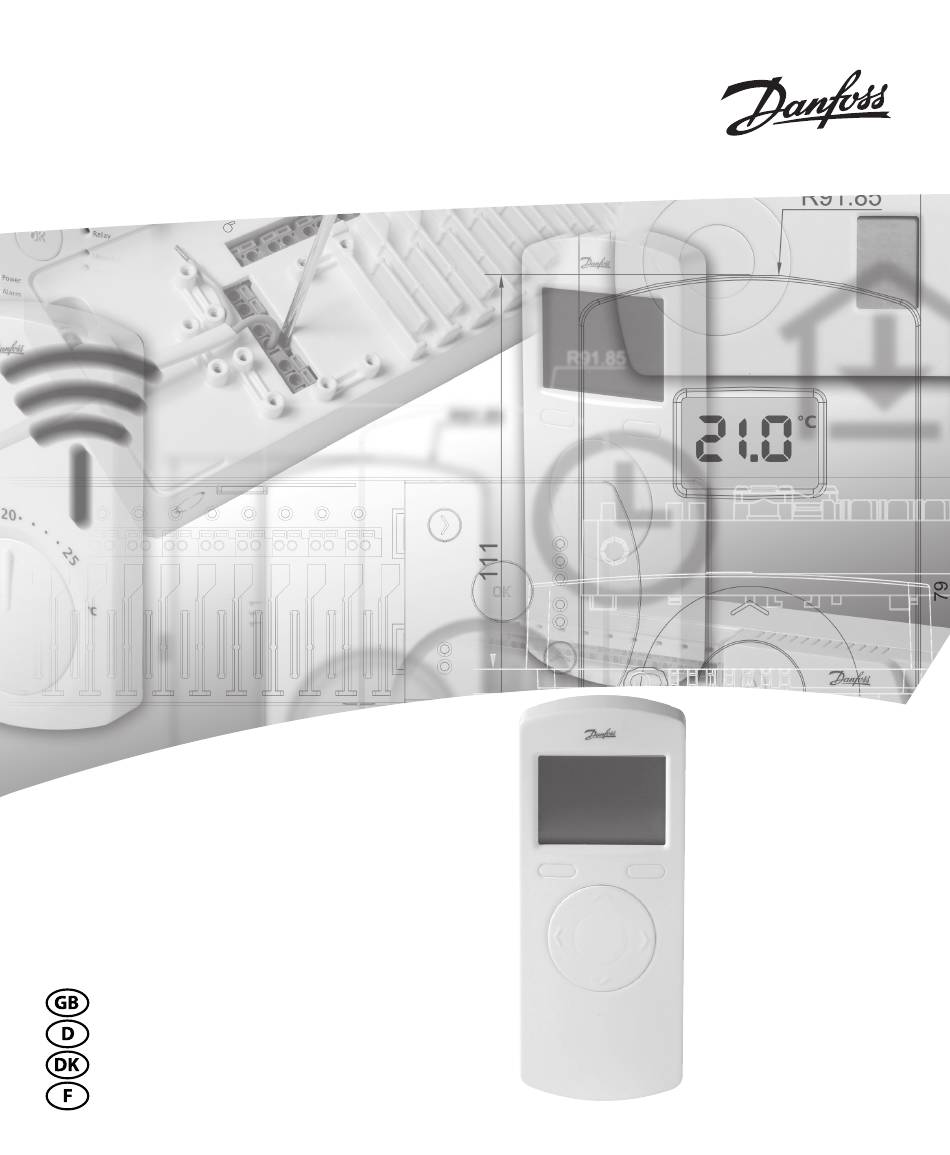

Seite 1 088U0220 CF-RC Remote Controller CF-RC Fernsteuerung CF-RC Fjernbetjening Commande à distance CF-RC...
Seite 26 5.4 Alarme ........................44 6. Deinstallation ....................46 7. Andere Produkte für das CF2-System und Abkürzungen ....47 8. Technische Daten ..................48 9. Fehlersuche ....................49 10. Abbildungen und Zeichnungen ............104 VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 27: Funktionsübersicht
Anmerkung: Die Fernsteuerung ist mit einer selbsterklärenden Menüstruk- tur ausgestattet, und alle Einstellungen können problemlos über den Auf- /Ab- und den Links-/Rechts-Wähler zusammen mit der Funktion der Tasten, die direkt darüber in der Anzeige dargestellt ist, durchgeführt werden. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 28 Anleitung CF-RC Fernsteuerung Rückseite – Abb. 2 Hintere Abdeckung /Kopplungseinrichtung Batteriefach Schraubenloch für Wandmontage Schraube und Dübel Transformator/Netzkabel Anmerkung: Entfernen Sie den Streifen, um die beigefügten Batterien anzuschließen. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 29: Installation
• Nach der Installation stellen Sie Uhrzeit und Datum ein. Verwenden Sie für diese Einstellungen den Auf-/Ab-Wähler und den Links-/ Rechts-Wähler (Abb. 1). Bestätigen Sie die Einstellungen, indem Sie auf die Taste 1 für OK drücken (Abb. 1- VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 30 Raums, der als erster in der Raumliste angegeben ist. Unter Punkt 5.3 wird erklärt, wie Sie einen anderen Raum für den Startbildschirm wählen. Anmerkung: Wenn während der Einstellung eine Taste gedrückt bleibt, ändert sich der Wert schneller. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 31: Sendetest
• Platzieren Sie die Fernsteuerung an anderer Stelle im Raum • Oder installieren Sie eine Wiederholeinheit (CF-RU, siehe Abb. 5 c) zwischen dem Hauptregler und der Fernsteuerung. Anmerkung: Abhängig von der Systemgröße kann der Verbindungstest einige Minuten dauern. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 32: Montage
Netzkabels an eine 230V-Stromquelle an. • Platzieren Sie die Fernsteuerung in der Kopplungseinrichtung. Anmerkung: Zur Erweiterung des Sendebereichs des CF2-Systems können bis zu drei Wiederholeinheiten als Serie geschaltet werden – siehe Abb. 4. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 33: Menüs
Min.-/Max.-Grenzen be ndet, die über die Fernsteuerung eingestellt wurden, : gibt an, dass die Sollwerttemperatur über der tatsächlichen Temperatur liegt, : gibt an, dass die Sollwerttemperatur unter der tatsächlichen Temperatur liegt. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 34: Temperatureinstellung
Namen zu erstellen. Min.- / Max. Begrenzung der Fußbodentemperatur Hier können Sie die minimale und die maximal gewünschte Ober ä- chentemperatur des Fußbodens einstellen*. * Nur beim Raumthermostaten mit Infrarot-Bodenfühler, CF-RF, verfügbar VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 35: Programm
Auf-/Ab- und des Links-/Rechtswählers (Abb. 1- / ) eingestellt und mit OK bestätigt werden. Die Raumtemperatur und Dauer des Periodenprogramms werden angezeigt und schließlich von der detaillierten Übersicht für das erstellte Programm aus aktiviert: VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 36: Raum Hinzufügen
Als Standardwert sind alle Räume der Zone 1 zugeordnet. Wenn neue Zonen erstellt werden, werden die Räume von der Zone, in der sie sich aktuell be nden, in die neue Zone verschoben (in der Abbildung unten von Zone 1 zu Zone 3). VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 37 Programm unterteilt werden. Alle drei Programme werden auf die gleiche Weise erstellt und geändert: • Aktivieren Sie das Programm (1- 3) im Menü Optionen mit OK, um die Tage für dieses Programm zu wählen: VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 38 Sie die Endzeit dieses Zeitraums als Startzeit setzen: Der zweite Zeitraum mit der „normalen“ Raumtemperatur kann mithilfe des Auf- /Ab-Wählers und du- rch das Blättern durch den ersten Zeitraum wieder hinzugefügt werden. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 39: Programm Abbrechen
• Im Menü Optionen werden die erstellten Programme (1-3) durch stärker hervorgehobene Anfangsbuchstaben gekennzeichnet. • Wenn Sie ein Absenkprogramm in einem Raum ignorieren möchten, können Sie für jeden Raum die Funktion Absenkung ignorieren im Menü “Optionen” aktivieren (siehe 5.1.1). VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 40: Absenktemperatur
Anleitung CF-RC Fernsteuerung Absenktemperatur Aktivieren Sie im Menü Absenkprogramm (siehe 5.2.2) das Menü Absenktemperatur, um die Raumtemperaturabsenkung in Absenkpe- rioden zwischen 1 bis 10°C einzustellen. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 41: Setup
Hier können Datum und Uhrzeit eingestellt werden. Außerdem können Sie über dieses Menü Einstellungen und die Aktivierung des Sommer- zeitprogramms vornehmen. Damit können Sie Tag, Woche und Monat für Anfang und Ende der Sommerzeit einstellen. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 42: Startbildschirm
Fußboden- und Heizkörperheizung in verschiedenen Räumen wählen, indem Sie die Ausgänge des Hauptreglers individuell für jeden Raum einstellen. Anmerkung: Wenn der Hauptregler entsprechend der PWM-Regulierung arbeitet, sind die Zykluszeiten: Fußbodenheizung: 2 Stunden Heizkörperheizung: 15 Minuten VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 43 System erkennen, das aus bis zu drei Hauptreglern besteht. Wenn die Funktion aktiviert ist, blinken alle Ausgangs-LEDS des Haupt- reglers, den Sie nden möchten, mehrmals zur leichten Erkennung mehrmals von 1 bis 10 und zurück. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 44: Alarme
(sofern der Buzzer auf “Ton Ein” gesetzt ist, siehe 5.3), und das CF2-System wechselt in den Alarmstatus, wie im Startbildschirm dargestellt: Die Anzeige Alarm wird an der Fernsteuerung und am Hauptregler angezeigt, bis der den Alarm auslösende Fehler behoben ist. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 45 Alarmbericht werden die zuletzt aufgetretenen Alarme zur späteren Sichtung und zur problemlosen Systemausfallidenti zierung gespei- chert. Wenn kein Alarm durch einen Fehler ausgelöst wird, können Sie über das Menü “Setup” auf den Alarmbericht zugreifen (siehe 5.3). VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 46: Deinstallation
Stromversorgung zu EIN wechselt. • Alle Ausgangs-LEDs wechseln zu EIN. Der Hauptregler ist zurückge- setzt, wenn alle Ausgangs-LEDs zu AUS wechseln. Anmerkung: Durch das Rücksetzen des Hauptreglers werden alle Raum- thermostaten usw. entfernt. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 47: Andere Produkte Für Das Cf2-System Und Abkürzungen
7. Andere Produkte für das CF2 System und Abkürzungen Andere Produkte für das CF2-System - Abb. 5 MC: a) Hauptregler, CF-MC Raumt.: b) Raumthermostat, CF-RS, -RD, -RP und -RF RU: c) Wiederholeinheit, CF-RU VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 48: Technische Daten
Anleitung CF-RC Fernsteuerung 8. Technische Daten Kabellänge (Stromversorgung) 1,8m Sendefrequenz 868,42MHz Sendebereich in Gebäuden (bis Anzahl Wiederholeinheiten als Serie (bis zu) Sendeleistung < 1mW Versorgungsspannung 230V AC Umgebungstemperatur 0-50° C IP-Klasse VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 49: Fehlersuche
Raum und dem Haup- tregler (MC) ist unterbrochen. Bat. im Raumt. zu niedrig (E13) Der Batterieladezustand im Raumthermostaten des angege- benen Raums ist niedrig, und die Batterien sollten erneuert wer- den. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 50 Hauptregler ist unterbro- chen. Verbindung zum RU (E25) Die Funkverbindung zwischen dem angegebenen Hauptregler und der Wiederholeinheit besteht nicht mehr. Der Batterieladezustand in der Fernsteuerung ist niedrig, und die Batterien sollten erneuert werden. VI.UH.M2.52 Hergestellt von Danfoss Floor Heating Hydronics 09.2005...
Seite 103: Figurer Og Illustrationer
Fig. 1 Fig. 2...
Seite 104: Figures And Illustrations
Fig. 3 Fig. 4 * D: Bis zu 30m DK: Op til 30m ig. 5 F: Jusqu’à 30m...
