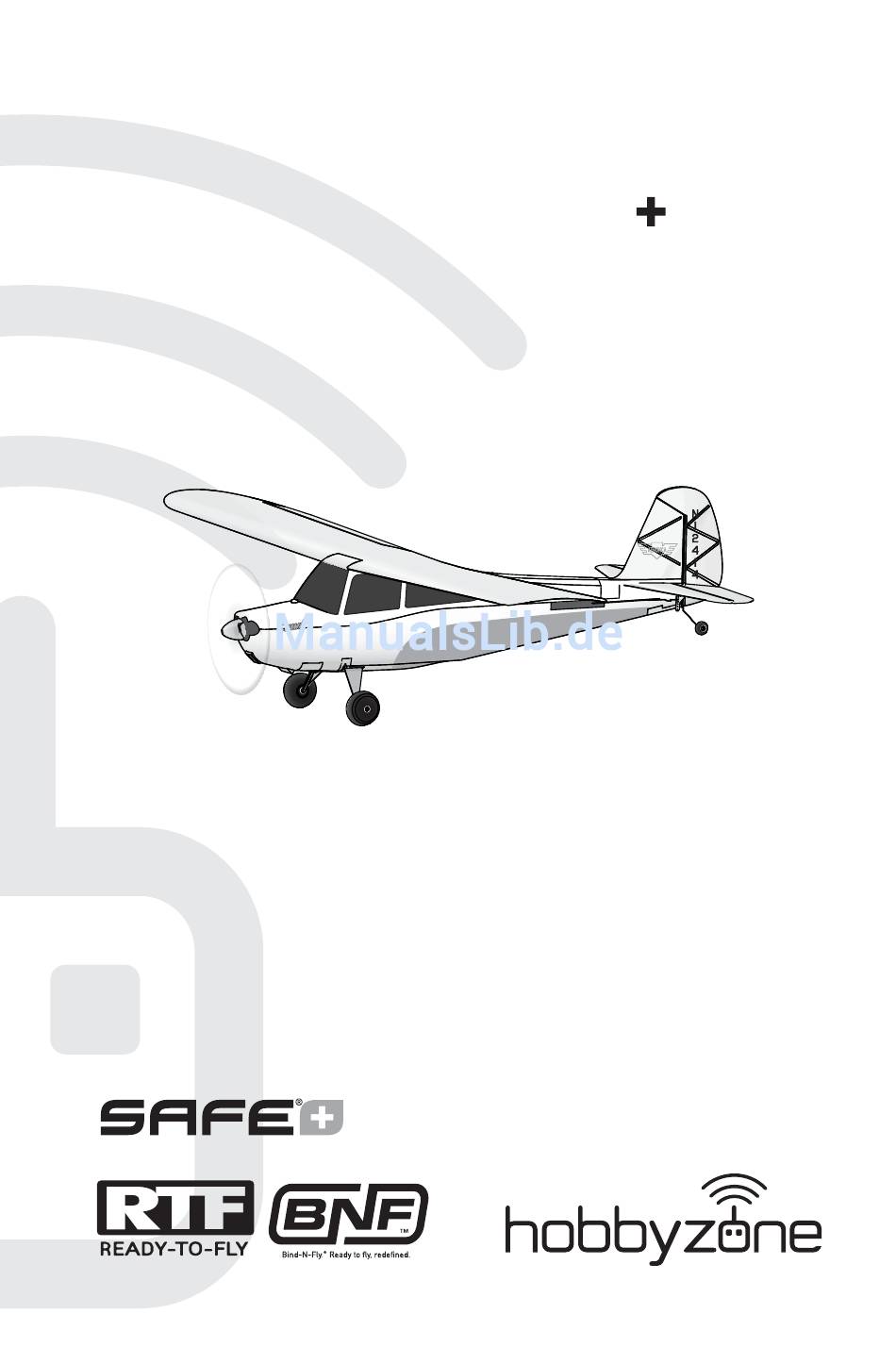

- Seite 1 Champ S Instruction Manual • Bedienungsanleitung • Manuel d’utilisation • Manuale di Istruzioni ®...
-
Seite 2: Begriffserklärung
HINWEIS Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, LLC vorbehalten. Aktuelle Produktliteratur fi nden Sie unter www.horizonhobby.com im Support-Abschnitt für das Produkt. Begriffserklärung Die folgende Begriffe werden in der gesamte Produktliteratur verwendet, um die Gefährdungsstufen im Umgang mit dem Produkt zu defi... -
Seite 3: Inhaltsverzeichnis
Im Lieferumfang enthalten UM Champ S+ 2S 7.4V Li-Po Ladegerät Sender AC Netzteil (nur RTF Version) 280 mAh 7.4V A4 Alkaline Batterien LiPo Akku (4) RTF Version) Inhaltsverzeichnis Laden des Flugakkus ..........31 Landing ..............43 Sender ..............32 Nach dem Fliegen ..........43 Fernsteuerungsprogrammierung ......33... -
Seite 4: Warnhinweise Und Vorgaben Zum Akku
Warnhinweise und Vorgaben zum Akku Das im Lieferumfang enthaltene (EFLUC1007) • Überprüfen Sie immer den Akku vor dem Laden und laden Sie niemals defekte oder beschädigte Akkus. Ladegerät wurde für das sichere Aufl aden des im Lieferumfang enthaltenen Akku entwickelt. •... -
Seite 5: Sender
Sender Mode 2 abgebildet Ein/Aus Einschaltkontroll- Der Sender ihrer Champ S+ RTF ist Schalter bereits an das Flugzeug gebunden. Höhenruder- Gastrimmung trimmung nach vorne nach unten Warnung Batteriespannung zu niedrig Querruder / Gas / Höhenruder Fällt die Akkuspannung unter die Seitenruder kritische Grenze ertönt ein Alarm und... -
Seite 6: Fernsteuerungsprogrammierung
Nur BNF Modelle Fernsteuerungsprogrammierung Nicht-Computerfernsteuerung Programmierung WICHTIG: Der eingebaute Empfänger (DX5e) wurde speziell für den Betrieb in diesem Flugzeug entwickelt. SAFE Plus Unterstützte SAFE Plus Flug Fernsteuerung Mode Schalter Modes Um das SAFE Plus System in diesem Gas, Querruder, Höhen- und Seitenruder in normaler Position. Flugzeug zu nutzen programmieren Sie ihre optionale DSMX/DSM2 DX5e... -
Seite 7: Binden
Binden Binden von Sender und Empfänger Der im Lieferumfang des Champ enthaltene RTF Sender sollte ab Werk bereits an den Empfänger gebunden sein. Wenn Sie die Bindung erneut durchführen wollen, folgen Sie bitte den untenstehenden Anweisungen. Bindevorgang 1. Stellen Sie sicher, dass der Flugakku vom Flugzeug getrennt ist. 2. -
Seite 8: Technology Flight Modes
Technology Flight Modes Beginner Mode (mit automatischer Aufrichtung) • Unter 20ft (10m) ist die Nickfunktion Beginner Mode (Nase rauf und runter) und Rollfunktion (Schalter Postion 0) (Flächenspitzen rauf und runter) limitiert um ihnen die Kontrolle zu erleichtern. Lassen Sie beide Steuerhebel los richtet sich das Flugzeug selbständig auf. -
Seite 9: Virtueller Zaun
Virtueller Zaun Der Champ S+ besitzt im Lieferzustand einen aktivierten virtuellen Zaun. Dieses Feature begrenzt den Flugradius auf 137m (450) und verhindert den ungewollten Wegfl ug des Flugzeuges. Bei erreichen dieser Entfernungsgrenze übernimmt die Safe Plus Technologie die Steuerung und das Flugzeug kehrt in den Flugradius zurück. -
Seite 10: Das Warteschleifen Feature
Das Warteschleifen Feature. In der Luftfahrt wird dieses Feature auch mit dem Begriff Holding Pattern (HP) bezeichnet. Sollte sich das Modell zu einem beliebigen Zeitpunkt zu weit ent- fernen oder Sie möchten eine Steuerpause einlegen, drücken Sie den HP/AL Button auf dem Sender. Las- Drücken sen Sie den Button nach dem Drücken wieder los. -
Seite 11: Autolandefunktion (Al)
AutoLandefunktion (AL) Wenn Sie ihren Flug beenden wollen oder der Timer mahnt zur Landung, drücken und halten Sie den HP/ Drücken AL Button auf dem Sender für vier Sekunden. Das und für 4 Flugzeug wird sich dann unverzüglich in einen Anfl ug Sekunden gegen den Wind begeben. -
Seite 12: Indoor Fl Iegen /Gps Aus
Indoor fl iegen /GPS aus Damit Sie das Flugzeug Indoor (z.B. Turnhalle) fl iegen können muss der Indoor Mode aktiviert werden. Das GPS System kann Indoor keine Satellitenverbindung herstellen. Ist der Indoor Mode aktiv sind die Funktionen Virtueller Zaun, Warteschleife und die AutoLandfunktion deaktiviert. -
Seite 13: Tipps Zum Fliegen
• Vermeiden Sie es in Gebieten zu fl iegen wo sich viele Leute aufhalten wie in Parks, auf Schulhöfen oder Fußballplätzen. Champ S+ Tipps zum Fliegen • Bei der SAFE+ Technologie handelt es sich eine unterstützende Technologie und nicht um einen Autopilot. Der Pilot hat dabei jederzeit die Kontrolle und ist zum fl... -
Seite 14: Einsetzen Des Akkus
Einsetzen des Akkus 1. Öffnen Sie die Akkuklappe und setzen den Akku so in das Fach ein dass er zentriert im Fach liegt. 2. Schalten Sie die Fernsteuerung ein und warten dann 5 Sekunden. 3. Schließen Sie den Akku an das Flugzeug an und achten auch die richtige Polarität. -
Seite 15: Fliegen
1. Aktivieren Sie für den ersten Flug den Anfänger Mode. 2. Stellen Sie das Flugzeug in die Mitte des Beginner Mode Beginner Mode Flugfeldes gegen den Wind. Sichern Sie das (Schalter Position 0) Flugzeug so dass es nicht abheben kann. Erhöhen Sie das Gas einmal auf 100 % und dann wieder auf 0% um die Landerichtung für die automatische Landefunktion zu... -
Seite 16: Landing
Landen Drücken und halten Sie den roten Button für ca. 4 Sekunden gedrückt für eine automatische Landung. Für eine manuelle Landung fl iegen Sie die Landebahn gegen den Wind und mit den Tragfl ächen gerade an. Gehen Sie langsam mit dem Gas zurück auf 25. -
Seite 17: Anhang
Anhang Kompasskalibrierung Die Kompasskalibrierung könnte notwendig sein wenn die Genauigkeit der AutoLandefunktion schlecht oder ein Kompassfehler vorhanden ist. 1. Schalten Sie den Sender ein (ON) 2. Schließen Sie einen vollständig geladenen Akku an das Flugzeug und stellen es auf den Boden auf sein Fahrwerk. -
Seite 18: Steuerkontrolltest
Anhang Steuerkontrolltest 1. Schalten Sie den Mode Expertenmode (Schalterposition 2) 2. Das Flugzeug sollte von ihnen weg zeigen. 3. Sichern Sie das Flugzeug so dass es sich bei dem Test nicht selbständig machen kann. 4. Bewegen Sie die Steuerknüppel wie abgebildet um zu überprüfen dass das Flugzeug wie abgebildet reagiert. -
Seite 19: Safe Plus Kontrolltest
Anhang SAFE Plus Kontrolltest Flugzeugbe- SAFE Reaktion wegung Schalten Sie den Beginner Mode (Schalter Position 0) und führen den Kontrolltest durch um sicher zu stellen, dass das SAFE Plus System korrekt auf die Flugzeugbewegungen reagiert. Sind Sie sicher dass das Flugzeug richtig reagiert bewegen Sie das Flugzeug wie abgebildet um sicher zustellen, dass das SAFE PLUS... -
Seite 20: Weitere Einstellungen
Anhang Weitere Einstellungen Einstellung der Trimmung während des Fluges Richtung der Button zur Korrektur Bewegung Beherrschen Sie das Flugzeug im Experten Mode können Sie versuchen die Trimmung im Flug einzustellen. Drücken Sie die Trimmbuttons um die Flugeigenschaften des Modell einzustellen. Sollte die Flugzeugnase bei neutraler Knüppelstellung und 50 % Gas in ein bestimmte Richtung drehen drücken Sie die Trimmbuttons:... -
Seite 21: Einstellung Für Ruderhörner
Anhang Weitere Einstellungen Fortsetzung Einstellung für Ruderhörner Seitenruder Höhenruder Querruder Die Abbildung zeigt die Werkseinstellung für Anlenkung und Ruderhörnern. Nach dem Fliegen können Sie die Ruderausschläge auf ihre Wünsche anpassen. Der Schwerpunkt (CG) Der Schwerpunkt befi ndet sich 29-35mm von der Tragfl... -
Seite 22: Motorwartung
Anhang Motorwartung Demontage ACHTUNG: Hantieren Sie nicht mit dem Propeller wenn der Flugakku an den Regler angeschlossen ist. Es besteht Verletzungsgefahr. Demontage des Propellers 1. Trennen Sie den Akku 2. Entfernen Sie den Spinner (A), Propellerschraube (B), den Propeller (C) und die Spinner Rückplatte (D) von der Propellerwelle. -
Seite 23: Optionaler Fpv Einbau
Anhang Optionaler FPV Einbau Mehr Informationen über das optional erhältliche FPV System erhalten Sie unter www.hobbyzonerc.com FPV kompatible Systeme für dieses Modell: - SPMVS2500 - Kamera and Teleporter V4 Headset Bundle oder - SPMVA2500 - 25mW FPV Micro Kamera - SPMVR1100 - Teleporter V4 oder - SPMVM430 - Spektrum Monitor Bitte beachten Sie örtliche Bestimmungen und... -
Seite 24: Leitfaden Zur Problemlösung (Safe Plus)
Leitfaden zur Problemlösung (SAFE Plus) mögliche Ursache Lösung Problem Kontrollen schwingen Propeller ist nicht gewuchtet und Entfernen Sie den Propeller. Ersetzen oder während des Fluges verursacht extreme Vibrationen wuchten ihn. (Flugzeug spring oder Die Propellerschraube ist zu lose und Ziehen Sie die Popellerschraube fest bewegt sich schnell) verursacht Vibrationen Flugzeug verbindet... -
Seite 25: Mögliche Ursache
Problem mögliche Ursache Lösung Querruder gehen Sender steht bei dem Binden zu am Schalten Sie den Sender aus und nach oben aber Flugzeug stellen Sie den Sender etwas weiter Flugzeug will sich vom Empfänger weg. Trennen Sie den nicht binden lassen. Flugakku und schließen ihn erneut an. -
Seite 26: Garantie Und Service Informationen
Garantie und Service Informationen Warnung Service oder Reparaturversuche, die nicht von Ein ferngesteuertes Modell ist kein Spielzeug. Horizon ausgeführt wurden aus. Es kann, wenn es falsch eingesetzt wird, zu Ausgeschlossen sind auch Fälle die bedingt durch erheblichen Verletzungen bei Lebewesen und (vii) eine Nutzung sind, die gegen geltendes Recht, Beschädigungen an Sachgütern führen. -
Seite 27: Entsorgung Von Elektro- Und Elektronik-Altgeräten In Der Europäischen Union
Benutzer, das Altgerät an RED, EMC und LVD Direktive. einer designierten Recycling-Sammel- stelle für elektrische und elektronische HBZ UMX Champ S+ BNF Basic (HBZ5480) Geräte abzugeben. Die getrennte Sam- mlung und Wiederverwertung Ihres Altgeräts zum Horizon LLC erklärt hiermit, dass dieses Produkt... - Seite 28 Alimentation secteur AC EFLC4000 vers 12V DC 1,5A Amp Power Supply AC zu 12V DC Alimentatore Hobbyzone RX/ESC unit: Empfänger- und Champ S+ - Module RX/ESC unità: HBZ5457 Champ S+ Reglereinheit: RX/Contrôleur Champ S+ Champ S+ Hobbyzone GPS-Unit: Champ S+ - Module...
-
Seite 29: Beschreibung
Optional Parts – Optionale Bauteile – – Pièces optionnelles – Pezzi opzionali – Part # • Nummer Description Beschreibung Description Descrizione Numéro • Codice Spektrum FPV Spektrum Ultra Micro Système FPV Spektrum Sistema Spektrum FPV - SPMVA2500 System - Ultra Micro FPV System mit Ultro Micro Ultra Micro... - Seite 30 © 2016 Horizon Hobby, LLC. HobbyZone, the HobbyZone logo, SAFE, the SAFE logo, Celectra, Bind-N-Fly, the BNF logo, DSM, DSM2, DSMX, ModelMatch, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Futaba is a registered trademark of Futaba Denshi Kogyo Kabushiki Kaisha Corporation of Japan.
