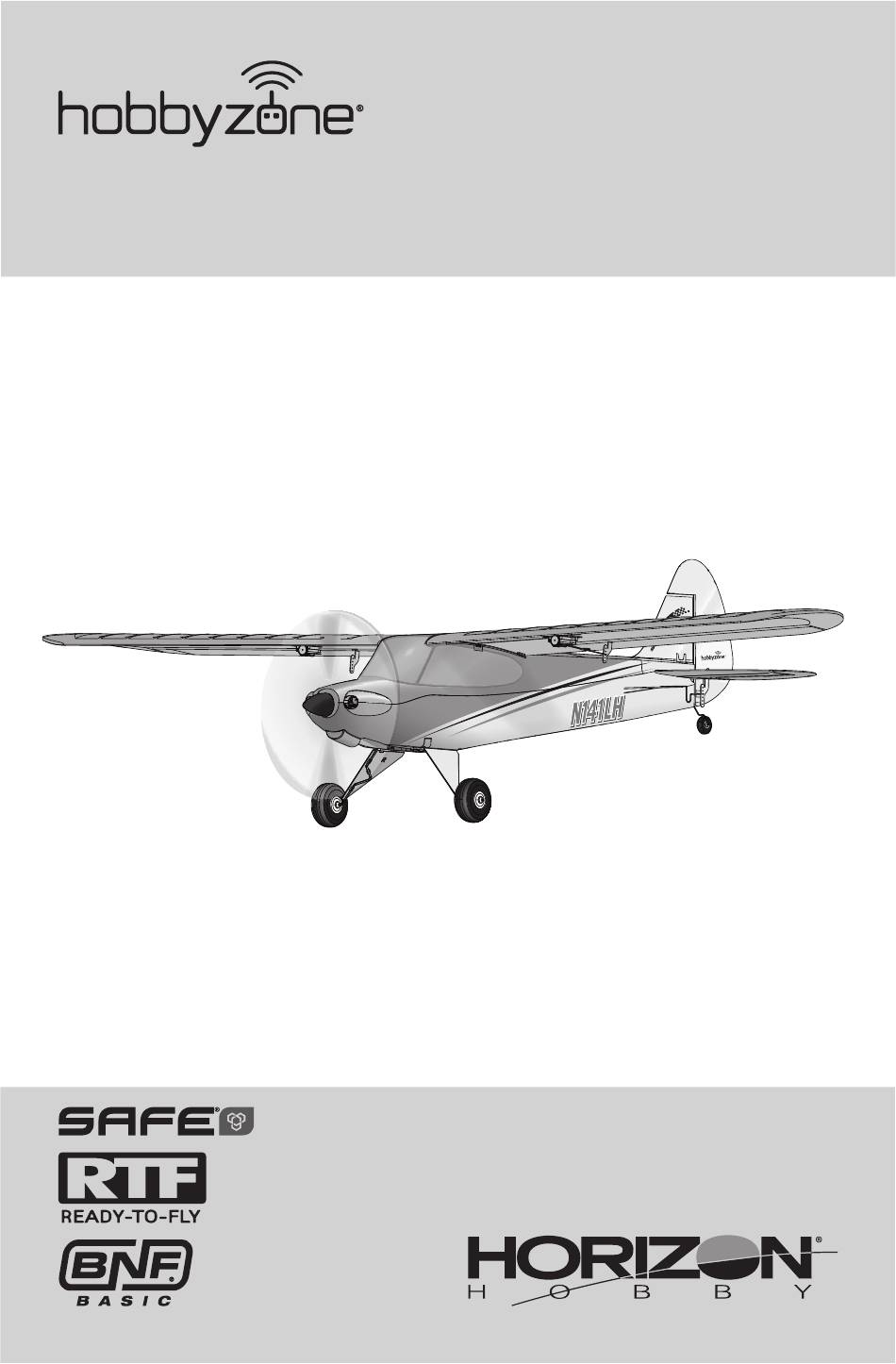

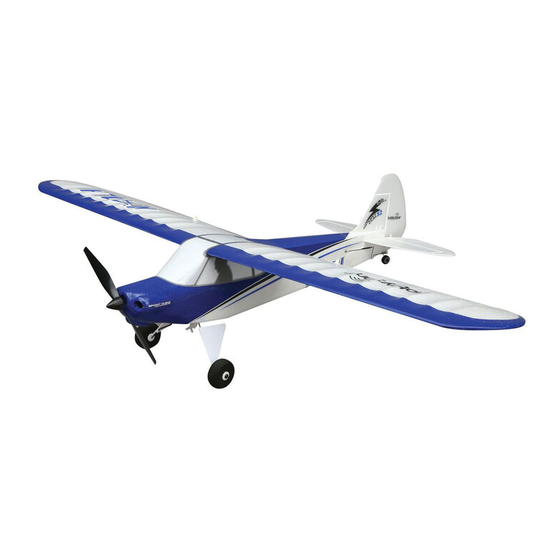

- Seite 1 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni Sport Cub S 2...
-
Seite 2: Warnungen Und Sicherheitshinweise
Sport Cub S 2 HINWEIS Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, LLC vorbehalten. Aktuelle Produktliteratur fi nden Sie unter horizonhobby.com oder www.towerhobbies.com im Support-Abschnitt für das Produkt. Begriffserklärung Die folgende Begriffe werden in der gesamte Produktliteratur verwendet, um die Gefährdungsstufen im Umgang mit dem Produkt zu defi nieren: WARNUNG: Verfahren können bei nicht ordnungsgemäßer Durchführung womöglich Schäden an... -
Seite 3: Im Lieferumfang Enthalten
Sport Cub S 2 Im Lieferumfang enthalten Ultra Micro Sport Cub S 2 USB Ladegerät Sender SPMA3178 SPMRMLP6 (RTF) 150 mAh 3.7V (RTF) Li-Po Akku A4 Alkaline Batterien (4) (RTF) EFLB1501S25 Tipps zum Fliegen • Bitte beachten Sie örtliche Bestimmungen und Vorschriften bevor Sie sich ein Flugfeld suchen. -
Seite 4: Einsetzen Der Senderbattereien
Sport Cub S 2 Sender Mode 2 abgebildet Warnung Batteriespannung zu niedrig Ein/Aus Fällt die Akkuspannung unter die Schalter Einschaltkontroll- kritische Grenze ertönt ein Alarm Höhenruder- und die Spannungs-LED blinkt. Die Gastrimmung trimmung Batterien müssen dann unverzüglich nach vorne nach unten ersetzt werden. -
Seite 5: Led-Anzeige
Sport Cub S 2 LED-Anzeige Die Sender-LED dient Status Sender-LED/Summer-Anzeige zur visuellen Darstellung Die LED-Farbe des Senders zeigt die Sender- verschiedener Daten. Folgende Batteriespannung nach dem Einschalten Tabelle umfasst eine Erläuterung 4 Sekunden lang an. der möglichen LED-Anzeigen. Senderspannung Grün: über 5,6 V Gelb: zwischen 3,3 und 3,7 V... -
Seite 6: Sendereinstellungen
Sport Cub S 2 Einstellungen Nicht-Computersender Sendereinstellungen (DX4e und DX5e) Unterstüt- WICHTIG: Der eingebaute Empfänger ist speziell für SAFE Pan- zte SAFE den Betrieb in diesem Flugzeug programmiert. Sender Mode- ikschalter Flight schalter Um das Flugzeug mit dem SAFE System zu betreiben Modes müssen Sie ihren optionalen DSM2/DSMX Empfänger... - Seite 7 Sport Cub S 2 SAFE Technologie Flug Modes Anfängermode (selbstaufrichtend) Das Nicken (Nase rauf oder runter) und Rollen Höhenruder Querruder (Flügelspitzen rauf oder runter) sind in diesem Mode begrenzt um das Flugzeug in der Luft zu Anfängermode fä halten. Lassen Sie zum Selbstaufrichten beide (Schalter Position 0) Knüppel los.
-
Seite 8: Warnhinweise Und Vorgaben Zum Akku
Sport Cub S 2 Warnhinweise und Vorgaben zum Akku Das im Lieferumfang enthaltene USB Ladegerät • Überprüfen Sie immer den Akku vor dem Laden wurde für das sichere Aufl aden des im Lieferumfang und laden Sie niemals defekte oder beschädigte enthaltenen Akku entwickelt. - Seite 9 Sport Cub S 2 Einsetzen der Senderbattereien Der Sender ihrer Sport Cub RTF ist bereits an das Flugzeug gebunden, so dass eine Bindung nicht notwendig ist. Halten Sie mit dem Flugzeug und Sender Abstand von großen metal- lischen Objekten, Funkquellen oder andern Sendern während Sie den Akku einsetzen.
-
Seite 10: Steuerrichtungstest
Sport Cub S 2 Steuerrichtungstest 1. Stellen Sie das Flugzeug auf das Fahrwerk und schalten Sie den Expertenmode (Mode Schalter 2). 2. Richten Sie das Flugzeug so aus, dass es von ihnen weg zeigt. 3. Sichern Sie das Flugzeug so, dass es bei der Funktionskontrolle nicht ausbrechen kann. - Seite 11 Sport Cub S 2 SAFE Funktionstest Führen Sie den Test durch um sicher Flugzeug zu stellen, dass das Flugzeug korrekt SAFE Reaktion Bewegung auf den Sender reagiert. Haben Sie sich davon überzeugt, dass die Ruder in die korrekten Richtungen arbeiten, bewegen Sie das Flugzeug in die abgebildeten Richtungen um zu überprüfen dass auch das SAFE...
- Seite 12 Sport Cub S 2 Starten Handstart Nutzen Sie für die ersten Starts den Anfängermode. Haben Sie jemanden der das Modell für Sie wirft, können Sie sich ganz auf das Fliegen konzentrieren. Sollten Sie das Modell alleine starten wollen, halten Sie es in Ihrer Wurfhand und die Fernsteuerung in der anderen.
-
Seite 13: Einstellung Der Trimmung Im Flug
Sport Cub S 2 Fliegen Im Anfängermode wird das Flugzeug wenn es korrekt getrimmt ist steigen ohne dass Sie dazu das Höhenruder steuern. • Stellen Sie die Stopuhr oder den Timer auf 6 Minuten. • Sollte der Motor pulsieren landen Sie das Flugzeug unverzüglich und laden den Akku. -
Seite 14: Nach Dem Flug
Sport Cub S 2 Landen Fliegen Sie zur Landebahn und halten das Flugzeug gegen den Wind und die Tragfl ächen gerade. Lassen Sie das Flugzeug mit auf 25% reduziertem Gas sinken. Nehmen Sie kurz vor der Oberfl äche das Gas ganz zurück und fangen das Flugzeug mit etwas... -
Seite 15: Montage
Sport Cub S 2 Motorwartung ACHTUNG: Hantieren Sie nicht mit dem Propeller während der Flugakku ang- eschlossen ist. Verletzungen könnte die Folge sein. Demontage 1. Trennen Sie den Akku vom Regler/Empfänger. 2. Schneiden Sie vorsichtig das Klebeband und den Dekorbogen auf der Rumpfseite hinter der Kabinenhaube ein und nehmen die Rumpfober- seite ab. - Seite 16 Sport Cub S 2 Optionale Schwimmer Schwimmerset nicht inklusive Um dieses Flugzeug vom Wasser starten zu können ist ein optionales Schwimmerset erhältlich (EFLUA1190). Im hinteren Rumpfbereich ist ein Schlitz für den Halter eingeformt. Kleben Sie den Halter in den Schlitz mit schaumgeeignetem Sekundenkleber ein.
-
Seite 17: Problemlösung
Sport Cub S 2 Erneutes Binden an den RTF Sender Der Sender ihrer Sport Cub RTF ist bereits an das Flugzeug gebunden. Sollten Sie ihren Sender erneut binden wollen folgen Sie bitte dieser Anleitung. Bindevorgang 1. Stellen Sie bitte sicher dass der Flugakku vom Flugzeug getrennt ist. - Seite 18 Sport Cub S 2 Problem Mögliche Ursache Lösung Beschädigter Spinner, Propeller oder Motor Ersetzen Sie beschädigte Teile Starkes Propel- Nehmen Sie den Propeller ab und wuchten lergeräusch oder Propeller hat Unwucht ihn oder ersetzen ihn durch gewuchteten Vibration Propeller Flugakku nicht vollständig geladen...
-
Seite 19: Optionale Bauteile
Sport Cub S 2 Problem Mögliche Ursache Lösung Prüfen Sie Motor und Antriebskompo- Motor verliert Einstellungen am Sender falsch nenten auf Beschädigung ( Ersetzen Sie Leistung falls notwendig) Motor pulsiert und ver- Niederspannungsabschaltung (LVC) aktiv Laden Sie den Flugakku oder ersetzen Sie liert danach Leistung da Akkukapazität erschöpft... -
Seite 20: Garantie Und Service Informationen
Sport Cub S 2 Garantie und Serviceinformationen Warnung — Ein ferngesteuertes Modell ist kein durch den Käufer direkt an Horizon oder eine seiner Spielzeug. Es kann, wenn es falsch eingesetzt wird, Landesvertretung bedürfen der Schriftform. zu erheblichen Verletzungen bei Lebewesen und Schadensbeschränkung —... -
Seite 21: Garantie Und Service Kontaktinformationen
Sport Cub S 2 technischen Service. Mehr Informationen dazu erhalten Kostenpflichtige Reparaturen — Liegt eine kos- Sie im Serviceportal unter www. Horizonhobby.de oder tenpflichtige Reparatur vor, erstellen wir einen telefonisch bei dem technischen Service von Horizon. Kostenvoranschlag, den wir Ihrem Händler übermitteln. - Seite 22 © 2020 Horizon Hobby, LLC HobbyZone, the HobbyZone logo, E-fl ite, SAFE, the SAFE logo, DSM, DSM2, DSMX, IC3, Bind-N-Fly, the BNF logo, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
