Staubli M-PZ-T2600 Bedienungsanleitung

MA226 (de_en)
Bedienungsanleitung
Crimpzange M-PZ-T2600
Inhalt
Sicherheitshinweise2
Bedienung ���������������������������������������������������������������������������������3
1
Tab. 1
Typ Bestell-Nr.
Pos.
Type Order No.
1 M-PZ-T2600
1)
2 TB8-17
3 TB9-13
4 TB11-14,5
5 TB7-20

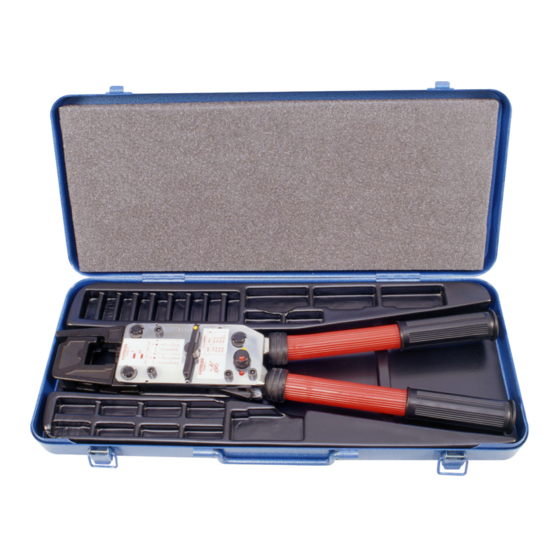

1) Crimpzange inkl� Box, ohne Einsätze�
Einsätze separat bestellen� Einsätze sind zweiseitig verwendbar�
2)
Ziffern 9 & 13, 11 & 14,5, 8 & 17 oder 20 = Crimphülsendurchmesser�
Bezeichnung
Description
18�3710 Crimpzange / Crimping pliers
18�3711 Einsätze / Inserts
2)
18�3712 Einsätze 2) / Inserts
18�3713 Einsätze / Inserts
2)
18�3714 Einsätze 2) / Inserts
MA226 (de_en)
Operating instructions
Crimping pliers M-PZ-T2600
Content
Safety Instructions 2
Operating �����������������������������������������������������������������������������������3
für Leiterquerschnitt
for conductor cross
section
mm²
–
10 & 70
2)
16 & 35
2)
25 & 50
2)
2) 95
1) Crimping pliers with box, without inserts�
Inserts to order separately� Each insert can be used on 2 sides�
2)
Numerals 9 & 13, 11 & 14,5, 8 & 17 or 20 = diameter of crimping sleeves�
2 3 4 5
Prüfmass
Abisolierlänge
Control dimension
Stripping length
(X)
X
mm
–
6,3/13,4
7,3/10,2
8,8/11,4
15,8
mm
–
13/26
13/16
16/23
28
1 / 8
