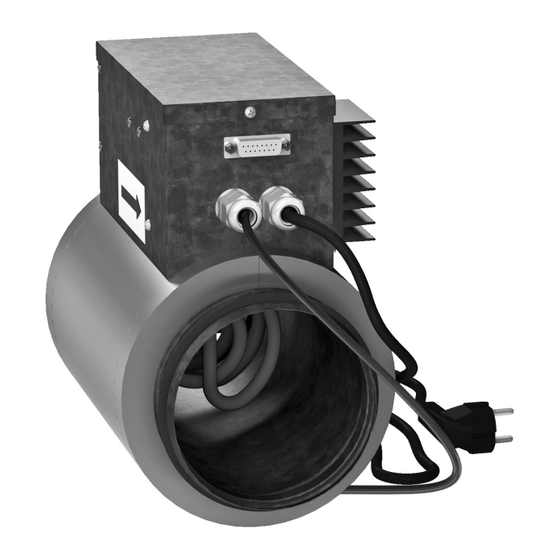

- Seite 1 BETRIEBSANLEITUNG NKD-Serie NKD-125 NKD-160 NKD-200 ROHR-HEIZREGISTER MIT EXTERNER STEUERUNG ZUR NACHHEIZUNG DER ZULUFT...
-
Seite 2: Inhaltsverzeichnis
INHALT Sicherheitsvorschriften ..................3 Verwendungszweck ....................5 Lieferumfang ......................5 Bezeichnungsschlüssel ..................5 Technische Daten ....................5 Bauart und Funktionsweise ................. 6 Montage und Betriebsvorbereitung ..............7 Netzanschluss ......................8 Wartungshinweise ....................9 Lagerungs- und Transportvorschriften ............9 Herstellergarantie ....................10 Abnahmeprotokoll .................... -
Seite 3: Sicherheitsvorschriften
www.ventilation-system.com Die Betriebsanleitung besteht aus einer technischen Beschreibung, einer Bedienungsanleitung, technischen Daten und Montagehinweisen für das Rohr-Heizregister mit externer Steuerung zur Nachheizung der Zuluft, nachstehend in den Sicherheitsvorschriften, der Garantie und den Warnungen «Gerät» genannt. SICHERHEITSVORSCHRIFTEN • Diese Betriebsanleitung vor der Montage und jeglichen Arbeiten am Gerät aufmerksam durchlesen! •... - Seite 4 • Das Gerät darf nicht von Kindern • Vor allen Wartungsarbeiten ist das Gerät betrieben werden. vom Stromnetz zu trennen. • Bei Geräuschen oder Rauchentwicklung • Jegliche feuer- und das Gerät sofort von der explosionsgefährlichen Stoffe sind vom Stromversorgung trennen und den Gerät fernzuhalten! Kundendienst kontaktieren.
-
Seite 5: Verwendungszweck
www.ventilation-system.com VERWENDUNGSZWECK Das Heizregister ist für den gemeinsamen Betrieb in einem Lüftungssystem mit einer Lüftungsanlage bestimmt, welche auch den Heizungsbetrieb steuert. Das Heizregister hält die von der Steuereinheit eingestellte Lufttemperatur im Zuluftkanal konstant. GERÄT DARF NICHT KINDERN, KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTEN SOWIE UNQUALIFIZIERTEN PERSONEN BEDIENT WERDEN. -
Seite 6: Bauart Und Funktionsweise
Technische Daten Maße, mm Gewicht, Leistungsaufnahme Stromaufnahme, Modell des Heizelementes, Ø D NKD 125-0,6-1 NKD 125-0,8-1 NKD 125-1,2-1 NKD 160-0,8-1 NKD 160-1,2-1 NKD 160-1,7-1 NKD 160-2,0-1 NKD 200-1,2-1 NKD 200-1,7-1 NKD 200-2,0-1 BAUART UND FUNKTIONSWEISE Steuerkasten Das Steuerkasten ist am Gehäuse fest fixiert und mit einem abnehmbaren Deckel bedeckt. -
Seite 7: Montage Und Betriebsvorbereitung
www.ventilation-system.com MONTAGE UND BETRIEBSVORBEREITUNG DIE MONTAGE DES GERÄTS IST NUR VOM QUALIFIZIERTEN FACHPERSONAL DURCHZUFÜHREN. VOR DER MONTAGE DIE ERFORDERLICHE WERKZEUGE UND MATERIALIEN VORBEREITEN. BEI MONTAGE UND BETRIEB DES GERÄTS SIND DIE ANFORDERUNGEN DER VORLIEGENDEN BETRIEBSANLEITUNG SOWIE DIE LÄNDERSPEZIFISCH GELTENDEN ELEKTRISCHEN VORSCHRIFTEN, GEBÄUDE- UND BRANDSCHUTZSTANDARDS GENAU EINZUHALTEN. -
Seite 8: Netzanschluss
NETZANSCHLUSS DAS GERÄT VOR ALLEN ARBEITEN VOM STROMNETZ TRENNEN. ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! ELEKTRISCHE ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. JEGLICHE INTERNE MODIFIKATION DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZUM GARANTIEVERLUST. Temperatursensor TE5 Der Temperatursensor TE5 wird an den Klemmen des Heizregisters vom Hersteller angeschlossen. -
Seite 9: Wartungshinweise
www.ventilation-system.com WARTUNGSHINWEISE VOR DER WARTUNG DAS GERÄT VON DER STROMVERSORGUNG TRENNEN! DAS GERÄT VOR WASSEREINTRITT SCHÜTZEN. KEINE AGGRESSIVEN MITTEL UND SCHARFEN GEGENSTÄNDE FÜR DIE REINIGUNG VERWENDEN! Die Wartungsarbeiten umfassen: Kontrolle der Schraubverbindungen, Nietverbindungen und • Schweißverbindungen. Kontrolle des Drehmomentes der Erdungsschraubverbindung •... -
Seite 10: Herstellergarantie
HERSTELLERGARANTIE Der Hersteller setzt eine Garantiedauer von 24 Monaten ab Verkaufsdatum über den Einzelhandel fest, unter der Bedingung der Erfüllung der Vorschriften für Transport, Lagerung, Montage und Betrieb durch den Verbraucher. Bei Funktionsstörungen des Geräts durch werkseitig verursachte Fehler, die innerhalb der Garantiefrist auftreten, hat der Verbraucher Anspruch auf kostenlose Behebung der Mängel am Gerät mittels Garantiereparatur durch den Hersteller. -
Seite 11: Abnahmeprotokoll
www.ventilation-system.com ABNAHMEPROTOKOLL Typ des Geräts Rohr-Heizregister zur Nachheizung Modell Seriennummer Herstellungsdatum Da Gerät ist betriebsfähig anerkannt. Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über die Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2004/108/EG über elektromagnetische Verträglichkeit, Richtlinie 89/336/EWG, und Niederspannungsrichtlinie 2006/95/EG, Richtlinie 73/23/EWG, und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. - Seite 12 V125DE-02...
