- Seite 1 BETRIEBSANLEITUNG STEUEREINHEIT FÜR ELEKTRISCHES LUFTHEIZGERÄT VENTS AOE...
-
Seite 2: Inhaltsverzeichnis
INHALT Sicherheitsvorschriften Einführung Bestimmungszweck Lieferumfang Bezeichnungserklärung Technische Grunddaten Bauart und Betriebslogik Montage und Betriebsvorbereitung Anschluss an Stromnetz Wartung Fehlersuche Lager- und Transportvorschriften Herstellergarantie Abnahmeprotokoll Verkäuferinformation Montageprotokoll Garantiekarte... -
Seite 3: Sicherheitsvorschriften
www.ventilation-system.com www.ventilation-system.com SICHERHEITSVORSCHRIFTEN • Diese Betriebsanleitung vor der Montage und vor jeglicher Arbeit an der Steuereinheit aufmerksam durchlesen! • Bei Montage und Betrieb der Steuereinheit sind die Anforderungen der vorliegenden Betriebsanleitung sowie örtlichen länderspezifi schen geltenden elektrischen Vorschriften, Gebäude - und Brandschutzstandards genau zu erfüllen. •... -
Seite 4: Sicherheitsvorschriften Beim Betrieb Der Steuereinheit
SICHERHEITSVORSCHRIFTEN BEIM BETRIEB DER STEUEREINHEIT Den Regler oder die Fernbedienung nie Die Steuereinheit nicht mit Wasser reinigen. mit nassen Händen anfassen! Vor den Die elektrischen Teilen vor Wassereintritt Wartungsarbeiten an der Steuereinheit die schützen. Hände trocknen. Die Steuereinheit nur bestimmungsgemäß verwenden! Keine Gefäße mit Wasser, z.B. -
Seite 5: Einführung
Steuereinheit UET für elektrisches Luftheizgerät VENTS AOE, nachstehend die Steuereinheit. BESTIMMUNGSZWECK Die Steuereinheit dient zur automatischen Steuerung des elektrischen Luftheizgeräts VENTS AOE. DIE STEUEREINHEIT IST NICHT FÜR BENUTZUNG VON KINDERN, KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTEN PERSONEN SOWIE UNQUALIFIZIERTEN PERSONEN. ZU MONTAGE UND ANSCHLUSS DER STEUEREINHEIT WERDEN NUR FACHLEUTE NACH ENTSPRECHENDER EINWEISUNG ZUGELASSEN. - Seite 6 Tabelle 1. Technische Daten Parameter UET-15D UET-30D AOE 9 AOE 18 Verträglichkeit mit Luftheizgeräten AOE AOE 12 AOE 24 AOE 15 AOE 30 Speisespannung 50 Hz, V 3 ~ 400 Hohe Geschwindigkeit (H) 230±10% Einem Lüftermotor zugeführte Mittlere Geschwindigkeit (M) 170±10%...
-
Seite 7: Bauart Und Betriebslogik

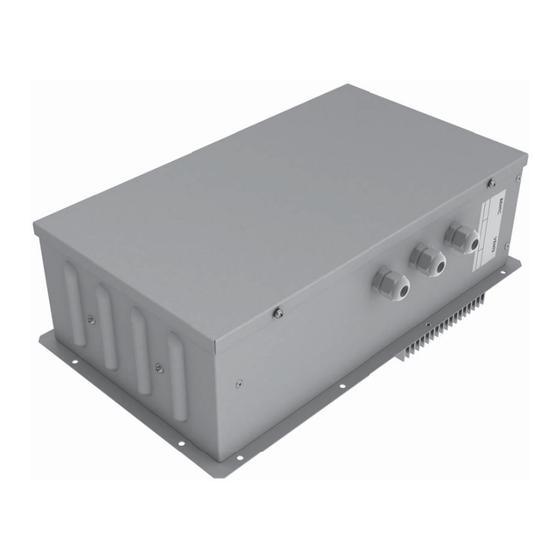

www.ventilation-system.com www.ventilation-system.com BAUART UND BETRIEBSLOGIK Das Metall-Gehäuse (s. Abb. 1,2). An der Seitenplatte der Steuereinheit ist ein Schalter mit einer integrierten Signallampe angeordnet, der zum Ein- und Ausschaltens der Steuereinheit dient. Der Anschliss der Leitungen mit der Steuereinheit erfolgt durch die Kabelverschraubung. - Seite 8 Montage der Steuereinheit. Befestigen Sie die Steuereinheit senkrecht auf dem Luftheizgerät , wie in Abb. 3 abgebildet. Abb. 3. Montage der Steuereinheit Montage des digitalen Thermostats. Die Steuereinheit wird mit einem digitalen Raumthermostat (gehört zum Lieferumfang nicht) zusammen betrieben. Der Raumthermostat ist in zwei Modifi kationen verfügbar: RTS -1- 400 (RTSD -1- 400) und TST -1- 300 (TSTD -1- 300), Abb.
-
Seite 9: Anschluss An Stromnetz
www.ventilation-system.com www.ventilation-system.com Abb. 5. Montage des digitalen Thermostats. ANSCHLUSS AN STROMNETZ DIE STEUEREINHEIT VOR ALLEN ARBEITEN VOM STROMNETZ TRENNEN. ELEKTRISCHER ANSCHLUSS IST NUR VOM FACHPERSONAL GESTATTET, DAS ÜBER EINE GÜLTIGE ZULASSUNG FÜR ELEKTRISCHE ARBEITEN AN ELEKTROANLAGEN BIS 1000 V VERFÜGT, NACHDEM ES DIE VORLIEGENDE BETRIEBSANLEITUNG GRÜNDLICH ERLERNT. - Seite 10 UET-15D Steuereinheit für elektrisches Luftheizgerät ТК 400 V 230 V GROUP XS15 XS12 L1 L2 L3 N PE N PE Q1 TK21 TK22 Gr1 GND Gr2 32 33 34 35 400 V АС/50Hz t° t° t° Abb. 6. Anschlußschaltplan für UET-15D (Schaltautomat)
- Seite 11 N PE Q1 TK21 TK22 Gr1 GND Gr2 32 33 34 35 400 V АС/50Hz KM1.1 t° 230 V АС/50Hz t° t° Abb. 7. Anschlußschaltplan für UET-15D (Magnetanlasser) Kondensator t° E1..E6 Elektrisches Heizelement (Rohrheizkörper) М1 Lüftermotor N PE Netzschutzschalter, vierpolig Temperaturregler (Thermostat) TST (TSTD) ТК1...
- Seite 12 Kondensator E1..E6 Elektrisches Heizelement (Rohrheizkörper) t° Netzschutzschalter, zweipolig Lüftermotor М1 N PE Anlasser, vierpolig Temperaturregler (Thermostat) TST (TSTD) ТК1 Überhitzungsschutz +50 °C RTS (RTSD) Überhitzungsschutz +90 °C Temperatursensor * - Anschlussvariante ist vom Motortyp abhängig MH MM ML VON N MH MM ML VON U1 U2 PE Thermostat...
- Seite 13 www.ventilation-system.com www.ventilation-system.com Abb. 10. Hintereinanderschaltung von mehreren Steuereinheiten t° N PE TST (TSTD) RTS (RTSD) №1 MH MM ML VON N MH MM ML VON U1 U2 PE Thermostat Controller Für Anschluss von UET-30D no. n UET-30D Steuereinheit für elektrisches Luftheizgerät 400 V 230 V ТК...
-
Seite 14: Wartung
Zur Spannungsversorgung betätigen Sie den Schalter (Abb. 2), wählen Sie jeweiligen Betriebsmodus für den Thermostat (s. Betriebsanleitung für diese Thermostatart) und lassen Sie das System starten. Weiter funktioniert das Gerät automatisch. Die Abschaltung erfolgt in umgekehrter Reihenfolge: beginnen Sie mit der Thermostat-Abschaltung und warten Sie, bis der Lüfter still steht (nach der Thermostat-Abschaltung funktioniert der Lüfter noch zwei Minuten lang und belüftet das Heizelement), nach dem Stillstand schalten Sie das System mit dem Schalter aus. -
Seite 15: Herstellergarantie
www.ventilation-system.com www.ventilation-system.com HERSTELLERGARANTIE Der Hersteller setzt eine Garantiedauer von 24 Monaten ab Verkaufsdatum der Steuereinheit über Einzelhandel, unter der Bedingung der Erfüllung der Vorschriften für Transport, Lagerung, Montage und Betrieb von dem Verbraucher fest. Im Falle der Störungen in der Arbeit der Steuereinheit bei werkseitig zu vertretenden Fehlern innerhalb der Garantiefrist, hat der Verbraucher Anspruch auf kostenlose Behebung der Mängel der Steuereinheit mittels der Garantiereparatur durch den Hersteller. -
Seite 16: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Die Steuereinheit für elektrisches Luftheizgerät VENTS AOE Modell UET________________ Seriennummer Herstellungsdatum ist als betriebsfähig anerkannt. Die Steuereinheit entspricht den Europäischen Normen und Standarten, den Richtlinien über die Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass die Steuereinheit mit der maßgeblichen Anforderungen aus Richtlinie 2004/108/EG über elektromagnetische Verträglichkeit, Richtlinie 89/336/EWG, und Niederspannungsrichtlinie 2006/95/EG, Richtlinie... -
Seite 17: Garantiekarte
GARANTIEKARTE Typ des Gerätes Die Steuereinheit für elektrisches Luftheizgerät VENTS AOE Modell UET________________ Seriennummer Herstellungsdatum Verkaufsdatum Garantiefrist Händler Stempel des Verkäufers ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ ______________________________________________________________________________________________________ _________________________________________________________________________________________________ FÜR NOTIZEN ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________... - Seite 18 V98-1DE-01 2013...
