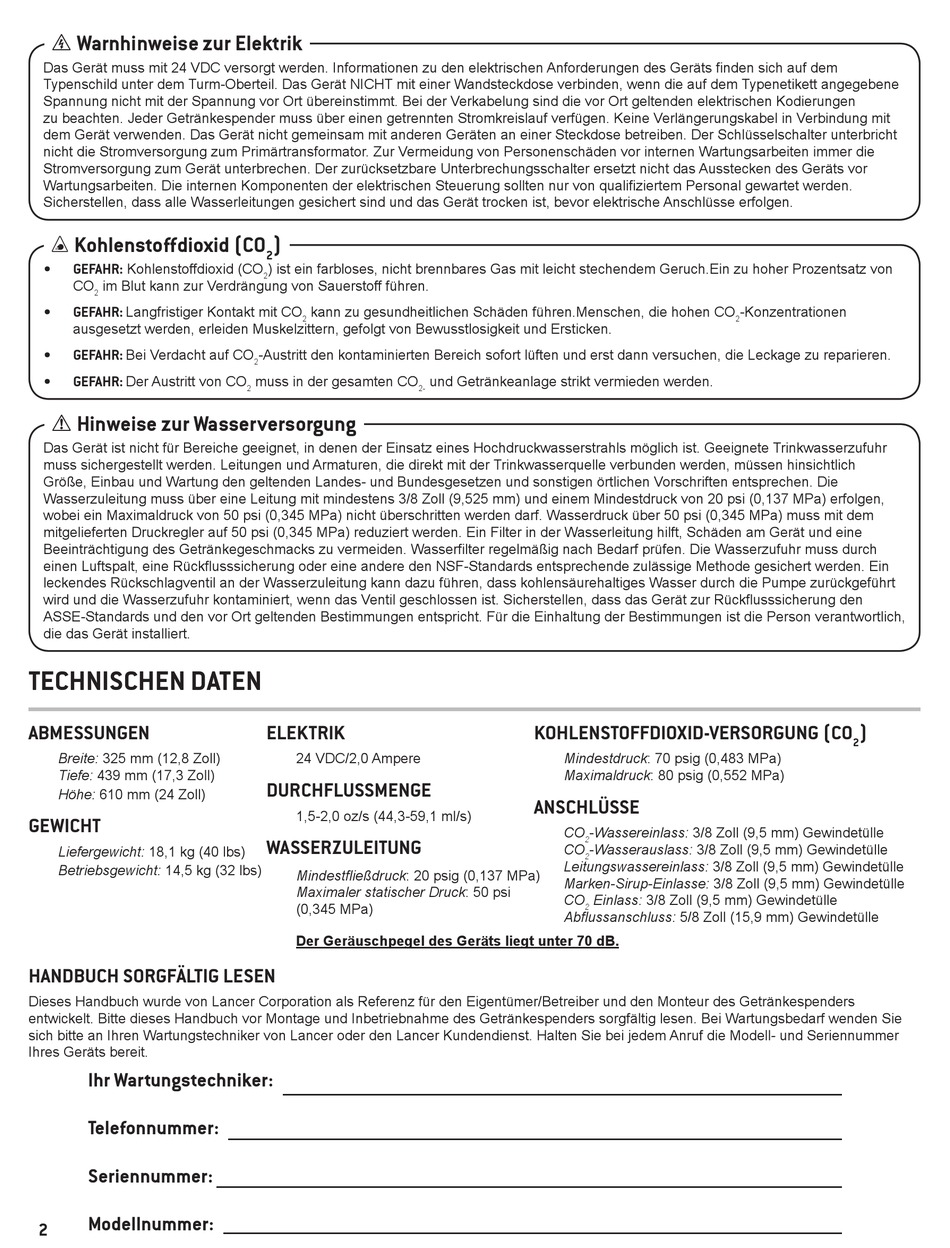

Technischen Daten - Lancer Bridge Tower Installationsanleitung

F Warnhinweise zur Elektrik
Das Gerät muss mit 24 VDC versorgt werden. Informationen zu den elektrischen Anforderungen des Geräts finden sich auf dem
Typenschild unter dem Turm-Oberteil. Das Gerät NICHT mit einer Wandsteckdose verbinden, wenn die auf dem Typenetikett angegebene
Spannung nicht mit der Spannung vor Ort übereinstimmt. Bei der Verkabelung sind die vor Ort geltenden elektrischen Kodierungen
zu beachten. Jeder Getränkespender muss über einen getrennten Stromkreislauf verfügen. Keine Verlängerungskabel in Verbindung mit
dem Gerät verwenden. Das Gerät nicht gemeinsam mit anderen Geräten an einer Steckdose betreiben. Der Schlüsselschalter unterbricht
nicht die Stromversorgung zum Primärtransformator. Zur Vermeidung von Personenschäden vor internen Wartungsarbeiten immer die
Stromversorgung zum Gerät unterbrechen. Der zurücksetzbare Unterbrechungsschalter ersetzt nicht das Ausstecken des Geräts vor
Wartungsarbeiten. Die internen Komponenten der elektrischen Steuerung sollten nur von qualifiziertem Personal gewartet werden.
Sicherstellen, dass alle Wasserleitungen gesichert sind und das Gerät trocken ist, bevor elektrische Anschlüsse erfolgen.
5 Kohlenstoffdioxid (CO
• GEFAHR: Kohlenstoffdioxid (CO
CO im Blut kann zur Verdrängung von Sauerstoff führen.
2
• GEFAHR: Langfristiger Kontakt mit CO
ausgesetzt werden, erleiden Muskelzittern, gefolgt von Bewusstlosigkeit und Ersticken.
• GEFAHR:
Bei Verdacht auf CO
• GEFAHR: Der Austritt von CO
! Hinweise zur Wasserversorgung
Das Gerät ist nicht für Bereiche geeignet, in denen der Einsatz eines Hochdruckwasserstrahls möglich ist. Geeignete Trinkwasserzufuhr
muss sichergestellt werden. Leitungen und Armaturen, die direkt mit der Trinkwasserquelle verbunden werden, müssen hinsichtlich
Größe, Einbau und Wartung den geltenden Landes- und Bundesgesetzen und sonstigen örtlichen Vorschriften entsprechen. Die
Wasserzuleitung muss über eine Leitung mit mindestens 3/8 Zoll (9,525 mm) und einem Mindestdruck von 20 psi (0,137 MPa) erfolgen,
wobei ein Maximaldruck von 50 psi (0,345 MPa) nicht überschritten werden darf. Wasserdruck über 50 psi (0,345 MPa) muss mit dem
mitgelieferten Druckregler auf 50 psi (0,345 MPa) reduziert werden. Ein Filter in der Wasserleitung hilft, Schäden am Gerät und eine
Beeinträchtigung des Getränkegeschmacks zu vermeiden. Wasserfilter regelmäßig nach Bedarf prüfen. Die Wasserzufuhr muss durch
einen Luftspalt, eine Rückflusssicherung oder eine andere den NSF-Standards entsprechende zulässige Methode gesichert werden. Ein
leckendes Rückschlagventil an der Wasserzuleitung kann dazu führen, dass kohlensäurehaltiges Wasser durch die Pumpe zurückgeführt
wird und die Wasserzufuhr kontaminiert, wenn das Ventil geschlossen ist. Sicherstellen, dass das Gerät zur Rückflusssicherung den
ASSE-Standards und den vor Ort geltenden Bestimmungen entspricht. Für die Einhaltung der Bestimmungen ist die Person verantwortlich,
die das Gerät installiert.

TECHNISCHEN DATEN

ABMESSUNGEN
Breite: 325 mm (12,8 Zoll)
Tiefe: 439 mm (17,3 Zoll)
Höhe: 610 mm (24 Zoll)
GEWICHT
Liefergewicht: 18,1 kg (40 lbs)
Betriebsgewicht: 14,5 kg (32 lbs)
HANDBUCH SORGFÄLTIG LESEN
Dieses Handbuch wurde von Lancer Corporation als Referenz für den Eigentümer/Betreiber und den Monteur des Getränkespenders
entwickelt. Bitte dieses Handbuch vor Montage und Inbetriebnahme des Getränkespenders sorgfältig lesen. Bei Wartungsbedarf wenden Sie
sich bitte an Ihren Wartungstechniker von Lancer oder den Lancer Kundendienst. Halten Sie bei jedem Anruf die Modell- und Seriennummer
Ihres Geräts bereit.
Ihr Wartungstechniker:
Telefonnummer:
Seriennummer:
Modellnummer:
2
)
2
) ist ein farbloses, nicht brennbares Gas mit leicht stechendem Geruch.Ein zu hoher Prozentsatz von
2
kann zu gesundheitlichen Schäden führen.Menschen, die hohen CO
2
-Austritt den kontaminierten Bereich sofort lüften und erst dann versuchen, die Leckage zu reparieren.
2
muss in der gesamten CO
2 2-
ELEKTRIK
24 VDC/2,0 Ampere
DURCHFLUSSMENGE
1,5-2,0 oz/s (44,3-59,1 ml/s)
WASSERZULEITUNG
Mindestfließdruck: 20 psig (0,137 MPa)
Maximaler statischer Druck: 50 psi
(0,345 MPa)
Der Geräuschpegel des Geräts liegt unter 70 dB.
und Getränkeanlage strikt vermieden werden.
KOHLENSTOFFDIOXID-VERSORGUNG (CO
Mindestdruck: 70 psig (0,483 MPa)
Maximaldruck: 80 psig (0,552 MPa)
ANSCHLÜSSE
CO -Wassereinlass: 3/8 Zoll (9,5 mm) Gewindetülle
2
CO -Wasserauslass: 3/8 Zoll (9,5 mm) Gewindetülle
2
Leitungswassereinlass: 3/8 Zoll (9,5 mm) Gewindetülle
Marken-Sirup-Einlasse: 3/8 Zoll (9,5 mm) Gewindetülle
CO Einlass: 3/8 Zoll (9,5 mm) Gewindetülle
2
Abflussanschluss: 5/8 Zoll (15,9 mm) Gewindetülle
-Konzentrationen
