- Seite 1 Ergänzung zur Betriebsanleitung MENNEKES ACU / SCU zur Steuerung von Ladesystemen DEUTSCH ENGLISH FRANCIS ITALIANO NORSK NEDERLÄNDIS SVENSKA...
- Seite 2 E-Mail info@MENNEKES.de Internet www.MENNEKES.de Copyright © 2016 MENNEKES Elektrotechnik GmbH & Co. KG Alle Rechte, auch die des Nachdrucks der Vervielfältigung von Teilen dieser Anleitung und die der Übersetzung bleiben dem Herausgeber vorbehalten. Ohne schriftliche Genehmigung des Herausgebers darf kein Teil dieser Beschreibung in irgendeiner Form reproduziert oder mit Hilfe elektronischer Vervielfältigungssysteme kopiert werden.
-
Seite 3: Inhaltsverzeichnis
8.2 Entsorgung ............ 15 3.1 Lieferumfang ........... 7 3.2 Aufbau und Ausstattung ......... 7 3.2.1 Gateway ............. 7 3.2.2 ACU V4 ............7 Technische Daten ..........8 4.1 Geräte Daten ..........8 4.2 Umgebungsbedingungen ........ 8 Montage und Inbetriebnahme ......8 5.1 Gerät auspacken .......... -
Seite 4: Zu Diesem Dokument
1. Zu diesem Dokument 1.1 Service Das vorliegende Dokument ist eine Ergänzung zur aktuellen Betriebsanleitung MENNEKES ACU / SCU zur Wenn Sie Fragen zum Produkt haben, wenden Sie sich bitte Steuerung von Ladesystemen. an MENNEKES oder an Ihren zuständigen Servicepartner. -
Seite 5: Verwendete Symbolik
2. Zu Ihrer Sicherheit 1.3 Verwendete Symbolik 2.1 Zielgruppen Das Symbol kennzeichnet Tätigkeiten, die nur von einer Elektrofachkraft durchgeführt werden dür- 2.1.1 Betreiber fen. Als Betreiber sind Sie für das Gerät verantwortlich. Ihnen obliegt die Verantwortung für die bestimmungsge- Das Symbol kennzeichnet einen wichtigen mäße Verwendung und den sicheren Gebrauch. -
Seite 6: Bestimmungsgemäße Verwendung
Verwendung und den sicheren Gebrauch des verwenden. Geräts. Verwendung ungeeigneter Reinigungsmittel Die MENNEKES Elektrotechnik GmbH & Co. KG über- nimmt keine Haftung für Folgen aus bestimmungswidriger f Keine aggressiven Reinigungsmittel oder Chemikalien zur Verwendung. Reinigung verwenden, da diese Oberflächen angreifen und beschädigen können. -
Seite 7: Produktbeschreibung

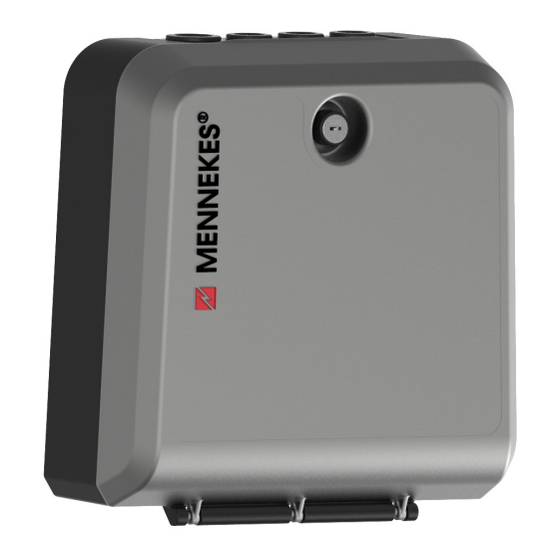

3.2.2 ACU V4 Abb.: 2. Lieferumfang E-Mobility Gateway Beutel mit Zubehör 2x Schlüssel 3x Membran-Kabeleinführung CLIXX 20 1x Membran-Kabeleinführung CLIXX 25 Abb.: 4. ACU V4 3x Quixx-Membrantülle EMT 32 IP66 2x Verschlussstopfen ø15,6 Anschlüsse Anzeigen 2x Verschlussstopfen ø 24,6 RS232: Bus SIM: GPRS Status 4x Fischer Universaldübel UX 8 x 50 R... -
Seite 8: Technische Daten
4. Technische Daten 5. Montage und Inbetriebnahme 4.1 Geräte Daten 5.1 Gerät auspacken Nennspannung U 230 V AC ±10 % Nennfrequenz f 50 Hz WARNUNG Nennstrom 0,5 A Lebensgefahr durch Ersticken Schutzart IP 54 Schutzklasse 2 mit Funktionserdung Lassen Sie Verpackungsmaterialien oder Kleinteile nicht Maße 250 x 250 x 100 mm achtlos liegen. -
Seite 9: Standortwahl
5.3 Gerät öffnen Abb.: 5. Auspacken f Das Gerät aus dem Karton entnehmen. Abb.: 6. Gerät öffnen f Die Hartschaumverpackung und Folienbeutel entfernen. f Gerät auf einer weichen Unterlage ablegen. f Schloss auf der Vorderseite mithilfe des beiligenden f Verpackung aufbewahren oder diese ordnungsgemäß Schlüssels entriegeln. -
Seite 10: Gerät Montieren
5.5 Gerät montieren Der Anschluss muss in Schutzklasse 2 nach DIN EN 60950 ausgeführt sein. f Beachten Sie bei der Installation die geltenden Anforderungen zur Einhaltung der Schutzklasse 2 mit Funktionserdung. Abb.: 7. Öffnungen Zuleitung Abb.: 8. Bohrmaße f Öffnungen für Leitungseinführung auswählen und mit geeignetem Werkzeug öffnen. -
Seite 11: Bus-Leitung Anschließen
5.7 BUS-Leitung anschließen Abb.: 9. Anschluss Versorgungsleitung f Versorgungsleitung abmanteln und Aderisolierung Abb.: 11. BUS-Leitung anschließen entfernen. f Adern der Versorgungsleitung gemäß Beschriftung an Für den Anschluss der BUS-Leitung ist eine Schirmklammer der Klemmleiste (1) anschließen. angebracht. f Einzelne Adern auf richtigen Anschluss und Schrauben f Die BUS-Leitung mindestens 120 mm abmanteln. -
Seite 12: In Betrieb Nehmen
Betrieb nehmen. aus dem Gehäuse führen. f Wandverschraubung lösen und Gerät abnehmen. Die Konfiguration ist in der Dokumentation der MENNEKES ACU / SCU beschrieben. 7. Instandhaltung 5.9 Sim - Karte einsetzen 7.1 Wartung im privaten Bereich Für einen dauerhaften und sicheren Betrieb empfehlen wir, das Gerät in regelmäßigen Abständen durch eine... -
Seite 13: Wartungsarbeiten
Betrieb des Geräts und tra- f Zur Instandsetzung ausschließlich original Ersatzteile von gen zur Erhöhung der Lebensdauer bei. MENNEKES verwenden. f Gerät nach der Instandsetzung auf ordnungsgemäße Eventuelle Fehlerquellen können so frühzeitig erkannt und Gefahren vermieden werden. Wir empfehlen, das Gerät Funktion prüfen. -
Seite 14: Trockene Reinigung
7.5.1 Trockene Reinigung Staub und Schmutz können zunächst mit einem Handbesen mit weichen Borsten entfernt werden. Staub und Schmutz kann zunächst mit einem Handbesen Für die feuchte Reinigung empfehlen wir sauberes Wasser mit weichen Borsten entfernt werden. ohne den Zusatz von Reinigungsmitteln und ein sauberes, Für die trockene Reinigung kann ein sauberes, für für Kunstoffoberflächen geeignetes, Reinigungstuch zu ver- Kunstoffoberflächen geeignetes, Reinigungstuch verwendet... -
Seite 15: Lagerung Und Entsorgung
8. Lagerung und Entsorgung 8.1 Gerät lagern Eine ordnungsgemäße Lagerung dient zum Erhalt der Betriebsfähigkeit des Geräts. f Gerät vor dem Lagern reinigen. f Gerät in Originalverpackung oder mit geeigneten Packstoffen sauber und trocken lagern. Zulässige Lagerbedingungen Lagertemperatur Min. Max. - 25 °C + 40 °C Relative Luftfeuchte... - Seite 16 MENNEKES Elektrotechnik GmbH & Co. KG Spezialfabrik für Steckvorrichtungen Aloys-Mennekes-Str. 1 D-57399 Kirchhundem Tel. +49 (0) 2723 / 41-1 +49 (0) 2723 / 41-2 14 *3331541* E-Mail info@MENNEKES.de Internet www.MENNEKES.de...
