COLLEGAMENTI E FUNZIONAMENTO
Come collegare lo splitter HDMI a 4 porte ai dispositivi
1. Collegare il cavo HDMI dalla sorgente HDTV all'ingresso dello splitter.
2. Collegare i cavi dai display (monitor o proiettore) nelle uscite HDMI dello splitter.
3. La risoluzione delle uscite dello splitter è confi gurata in base alla risoluzione del
dispositivo collegato all'ultima porta in uscita (ovvero, l'ultima porta in uscita è la
porta 4, la risoluzione del dispositivo collegato alla porta 4 è 720P, la risoluzione di
tutte le porte in uscita dello splitter sarà impostata a 720P).
4. Inserire l'alimentazione a 12 V CC nello splitter.
5. Attivare l'interruttore di accensione.
6. Al termine dei collegamenti, il segnale HDTV sarà diffuso su ciascun display
HDTV.
7. Per ottenere i risultati migliori, quando si scollega il cavo HDMI, occorre reinserire
l'alimentazione dello splitter. Verifi care il corretto funzionamento dello splitter in
HDCP tra il lettore DVD e i dispositivi di visualizzazione.

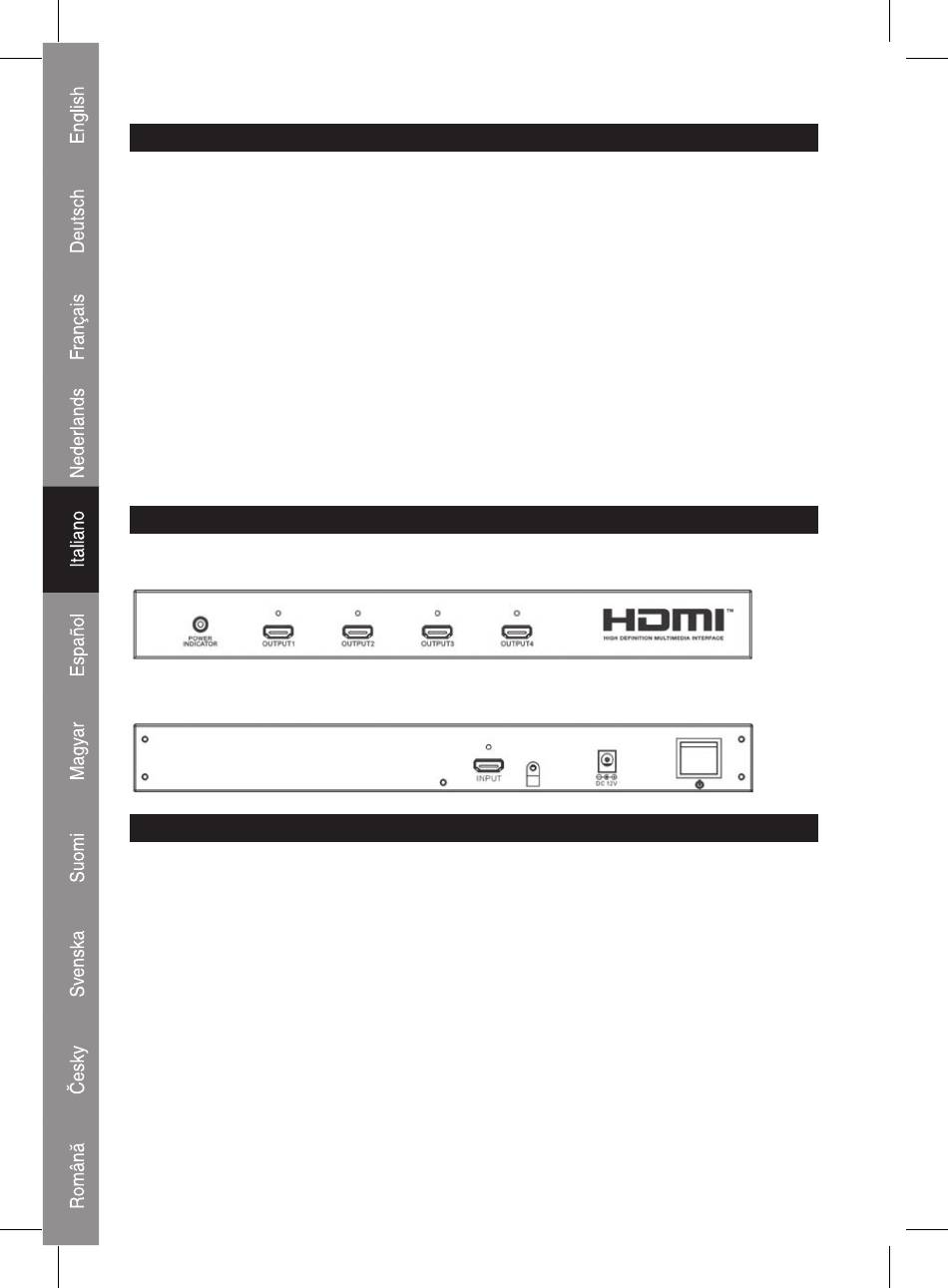

Pannello anteriore
Pannello posteriore
Lo splitter distribuirà solo una risoluzione alla volta. La modalità di risoluzione
dipenderà dal primo dispositivo di visualizzazione o dal primo della sequenza.
Verifi care che i dispositivi di visualizzazione siano compatibili HDCP e supportino
integralmente HDCP.
