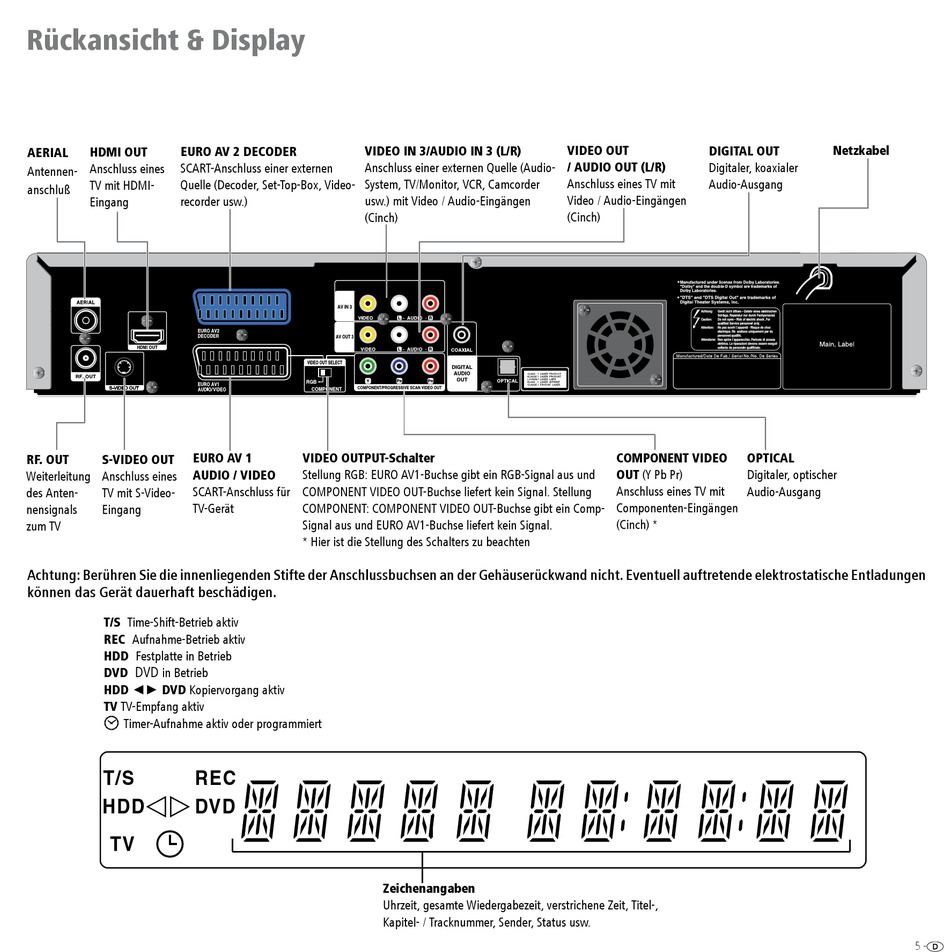

Rückansicht & Display
HDMI OUT
EURO AV 2 DECODER
AERIAL
Anschluss eines
SCART-Anschluss einer externen
Antennen-
Quelle (Decoder, Set-Top-Box, Video-
TV mit HDMI-
anschluß
Eingang
recorder usw.)
S-VIDEO OUT
EURO AV 1
RF. OUT
S-VIDEO OUT
AUDIO / VIDEO
Weiterleitung
Anschluss eines
SCART-Anschluss für
des Anten-
TV mit S-Video-
TV-Gerät
nensignals
Eingang
zum TV
Achtung: Berühren Sie die innenliegenden Stifte der Anschlussbuchsen an der Gehäuserückwand nicht. Eventuell auftretende elektrostatische Entladungen
können das Gerät dauerhaft beschädigen.
T/S Time-Shift-Betrieb aktiv
REC Aufnahme-Betrieb aktiv
HDD Festplatte in Betrieb
DVD
DVD
in Betrieb
HDD ◄► DVD Kopiervorgang aktiv
TV TV-Empfang aktiv
Timer-Aufnahme aktiv oder programmiert
T/S
REC
HDD
DVD
TV
VIDEO IN 3/AUDIO IN 3 (L/R)
Anschluss einer externen Quelle (Audio-
System, TV/Monitor, VCR, Camcorder
usw.) mit Video / Audio-Eingängen
(Cinch)
VIDEO OUTPUT-Schalter
Stellung RGB: EURO AV1-Buchse gibt ein RGB-Signal aus und
COMPONENT VIDEO OUT-Buchse liefert kein Signal. Stellung
COMPONENT: COMPONENT VIDEO OUT-Buchse gibt ein Comp-
Signal aus und EURO AV1-Buchse liefert kein Signal.
* Hier ist die Stellung des Schalters zu beachten
Zeichenangaben
Uhrzeit, gesamte Wiedergabezeit, verstrichene Zeit, Titel-,
Kapitel- / Tracknummer, Sender, Status usw.
VIDEO OUT
DIGITAL OUT
/ AUDIO OUT (L/R)
Digitaler, koaxialer
Anschluss eines TV mit
Audio-Ausgang
Video / Audio-Eingängen
(Cinch)
COMPONENT VIDEO
OPTICAL
OUT (Y Pb Pr)
Digitaler, optischer
Anschluss eines TV mit
Audio-Ausgang
Componenten-Eingängen
(Cinch) *
Netzkabel
5 -
