Erste Inbetriebnahme

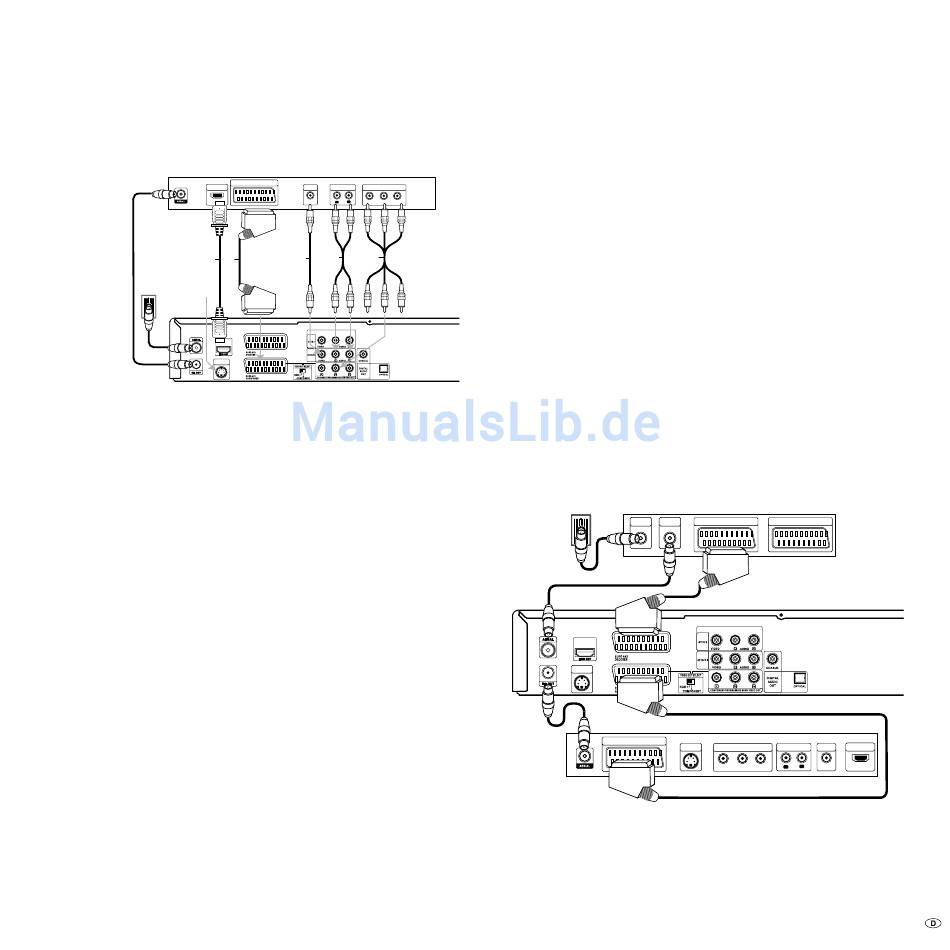

Anschließen an das TV-Gerät
Stellen Sie je nach Funktionsumfang Ihrer vorhandenen Geräte folgende Verbin-
dungen her:
Rückseite des Fernsehgerätes
D I
I PUT
H
L
Antenne/
Kabelfernsehen
S-VIDEO
OUTPUT
Rückseite des Recorders
SCART-Verbindung
Verbinden Sie die EURO AV1 AUDIO/VIDEO-Scart-Buchse des Recorders mit Hilfe
des Scart-Kabels (S) mit der entsprechenden Eingangsbuchse am TV-Gerät. Bringen
Sie den VIDEO OUTPUT-Schalter in Stellung RGB.
HDMI-Verbindung
Verbinden Sie die Buchse HDMI OUT des Recorders mit dem beiliegenden HDMI-
Kabel (H) mit der HDMI Eingangsbuchse am TV-Gerät (bei Loewe HDMI Buchse 1).
Nehmen Sie die Einstellungen wie auf Seite 33 beschrieben vor. Für die Aufnahme
von einem TV-Gerät ist zusätzlich die SCART-Verbindung erforderlich.
Video-Verbindung
Verbinden Sie die Buchse VIDEO OUT des DVD-Players mithilfe des Videokabels
(V) mit der Video-Eingangsbuchse am TV-Gerät.
S-Video-Verbindung
Verbinden Sie die S-VIDEO OUT-Buchse des Recorders mit Hilfe des S-Videokabels
(L) mit der S-Video-Eingangsbuchse des TV-Gerätes.
Component Video-Verbindung
Verbinden Sie die COMPONENT VIDEO OUT-Buchsen am Recorder mit einem
Y Pb Pr-Kabel (im Fachhandel erhältlich) (C) mit den entsprechenden Eingangs-
buchsen am TV-Gerät. Bringen Sie den VIDEO OUTPUT-Schalter in Stellung
COMPONENT.
Audio-Verbindung (Links/Rechts)
Verbinden Sie die linke und die rechte AUDIO OUT-Buchse des Recorders mit Hilfe
der Audiokabel (A) mit der linken und rechten AUDIO-IN-Buchse am TV-Gerät.
Digitaler Audio Ausgang
Verbinden Sie die DIGITAL-OUT-Buchse des Recorders mit der DIGITAL-IN-Buchse
des Surroundverstärkers.
S T I PUT
VIDEO
UD IO I PUT
O PO E T VIDEO
I PUT
I PUT
P
P
C
V
A
S
Anschließen von Set-Top-Box /
Satellitenempfänger
Wenn Sie einen Kabel- oder Satellitenempfänger mit integriertem Decoder einset-
zen, schließen Sie ihn wie nachfolgend beschrieben an den Recorder und an Ihr
Fernsehgerät an. Wenn Sie eine separate Decoder-Box für Ihren Kabel-/Satelliten-
Fernseher verwenden, gehen Sie wie im nachfolgenden Abschnitt „Anschließen
einer externen Decoder-Box" beschrieben vor.
1.
Schließen Sie die Antennen-Kabel wie abgebildet an. Dies ermöglicht Ihnen,
TV-Kanäle anzusehen und aufzuzeichnen.
.
Verbinden Sie mit dem SCART-Kabel den EURO AV1 AUDIO/VIDEO-Anschluss
mit einem EURO AV-Anschluss an Ihrem Fernseher. Dies ermöglicht Ihnen,
Disks anzusehen.
3.
Verbinden Sie mit einem SCART-Kabel den EURO AV2 DECODER-Anschluss mit
einem EURO AV-Anschluss an Ihrer Set-Top-Box / Ihrem Satelliten-Empfänger.
Dies ermöglicht Ihnen, deren TV-Kanäle anzusehen.
➠
Dieser Recorder ist mit einer „Loop-Through"-Funktion ausgestattet. Diese
Funktion ermöglicht es Ihnen, eine Fernsehsendung vom integrierten analogen
terrestrischen TV-Tuner dieses Recorders aufzunehmen, während Sie einen
Satelliten- oder Set-Top Box Kanal ansehen. Schließen Sie den Recorder nicht
„über" Ihren Videorecorder, Satellitenempfänger oder die Set-Top Box an.
Antenne/
E I
E I
I PUT
OUTPUT
Kabelfernsehen
S-VIDEO
OUTPUT
S T I PUT
S T
V
S T
V
Set-Top Box oder
Satellitenempfänger
Rückseite des Recorders
S-VIDEO
VIDEO
UD IO I PUT
O PO E T VIDEO
I PUT
I PUT
I PUT
I PUT
P
P
Rückseite des Fernsehgerätes
D I
13 -
