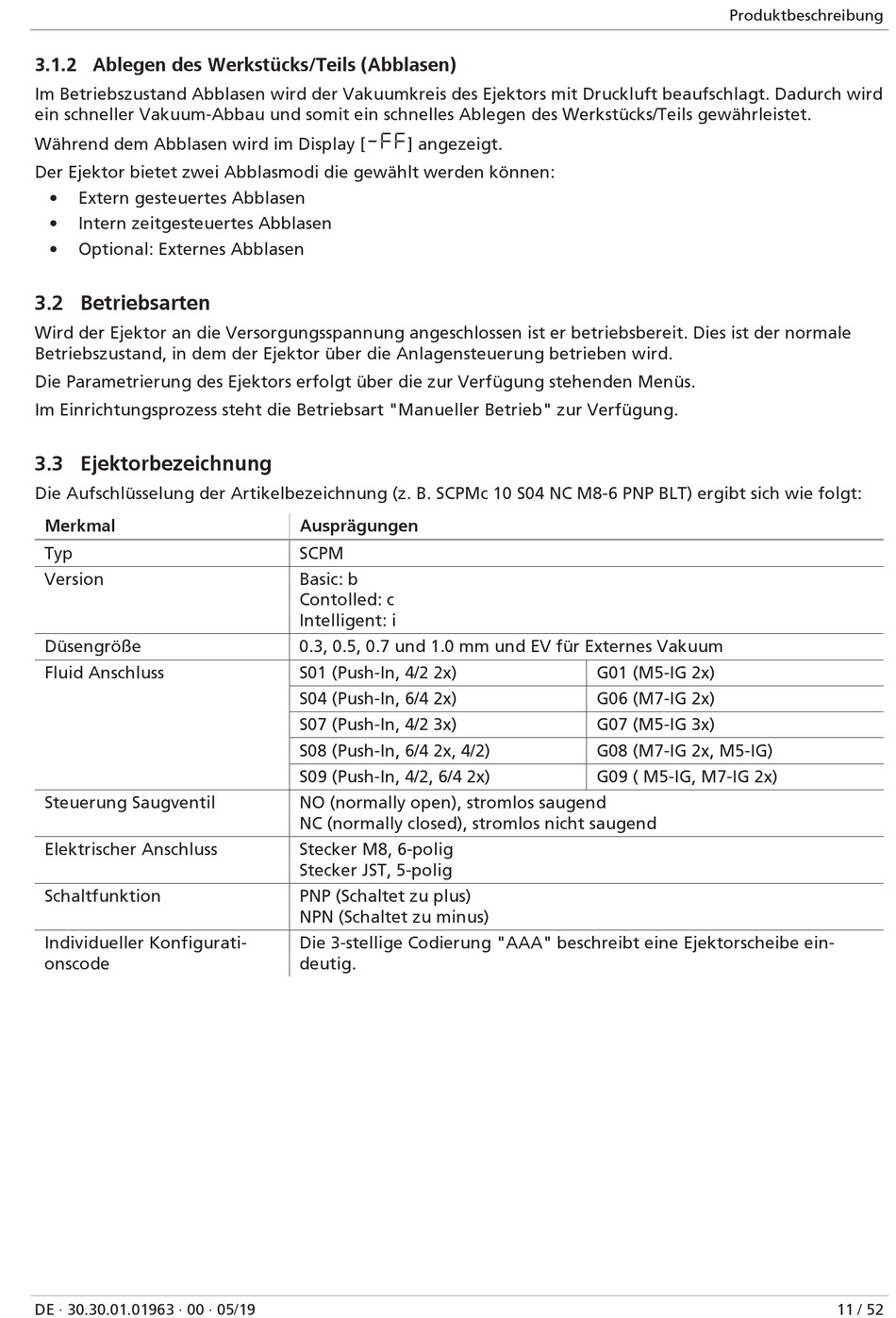

3.1.2 Ablegen des Werkstücks/Teils (Abblasen)
Im Betriebszustand Abblasen wird der Vakuumkreis des Ejektors mit Druckluft beaufschlagt. Dadurch wird
ein schneller Vakuum-Abbau und somit ein schnelles Ablegen des Werkstücks/Teils gewährleistet.
Während dem Abblasen wird im Display [-FF] angezeigt.
Der Ejektor bietet zwei Abblasmodi die gewählt werden können:
• Extern gesteuertes Abblasen
• Intern zeitgesteuertes Abblasen
• Optional: Externes Abblasen
3.2 Betriebsarten
Wird der Ejektor an die Versorgungsspannung angeschlossen ist er betriebsbereit. Dies ist der normale
Betriebszustand, in dem der Ejektor über die Anlagensteuerung betrieben wird.
Die Parametrierung des Ejektors erfolgt über die zur Verfügung stehenden Menüs.
Im Einrichtungsprozess steht die Betriebsart "Manueller Betrieb" zur Verfügung.
3.3 Ejektorbezeichnung
Die Aufschlüsselung der Artikelbezeichnung (z. B. SCPMc 10 S04 NC M8-6 PNP BLT) ergibt sich wie folgt:
Merkmal
Typ
Version
Düsengröße
Fluid Anschluss
Steuerung Saugventil
Elektrischer Anschluss
Schaltfunktion
Individueller Konfigurati-
onscode
DE · 30.30.01.01963 · 00 · 05/19
Ausprägungen
SCPM
Basic: b
Contolled: c
Intelligent: i
0.3, 0.5, 0.7 und 1.0 mm und EV für Externes Vakuum
S01 (Push-In, 4/2 2x)
S04 (Push-In, 6/4 2x)
S07 (Push-In, 4/2 3x)
S08 (Push-In, 6/4 2x, 4/2)
S09 (Push-In, 4/2, 6/4 2x)
NO (normally open), stromlos saugend
NC (normally closed), stromlos nicht saugend
Stecker M8, 6-polig
Stecker JST, 5-polig
PNP (Schaltet zu plus)
NPN (Schaltet zu minus)
Die 3-stellige Codierung "AAA" beschreibt eine Ejektorscheibe ein-
deutig.
Produktbeschreibung
G01 (M5-IG 2x)
G06 (M7-IG 2x)
G07 (M5-IG 3x)
G08 (M7-IG 2x, M5-IG)
G09 ( M5-IG, M7-IG 2x)
