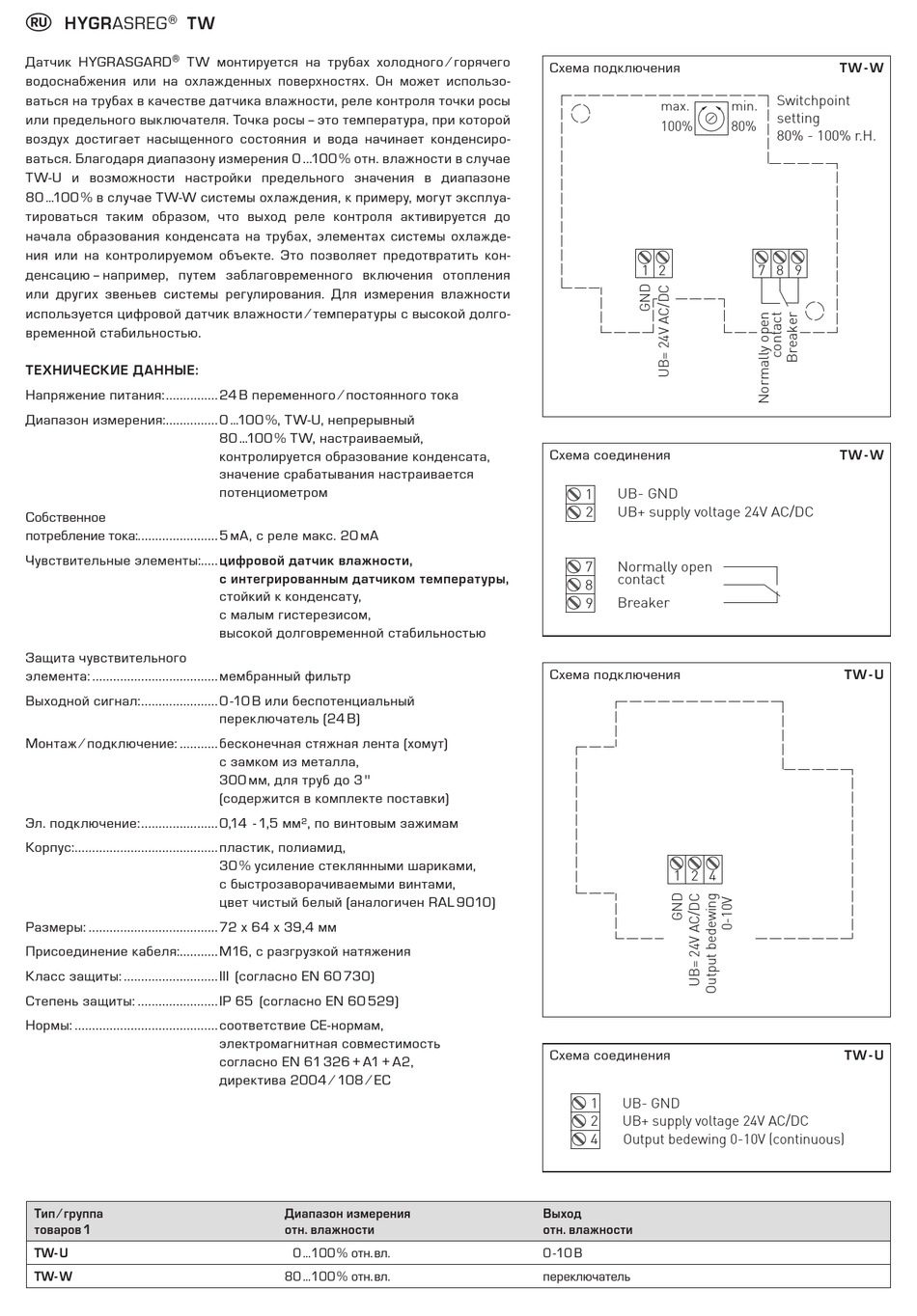

HYGRASREG TW
Датчик HYGRASGARD ® TW монтируется на трубах холодного ⁄ горячего
водоснабжения или на охлажденных поверхностях. Он может использо-
ваться на трубах в качестве датчика влажности, реле контроля точки росы
или предельного выключателя. Точка росы – это температура, при которой
воздух достигает насыщенного состояния и вода начинает конденсиро-
ваться. Благодаря диапазону измерения 0 ...100 % отн. влажности в случае
TW-U и возможности настройки предельного значения в диапазоне
80 ...100 % в случае TW-W системы охлаждения, к примеру, могут эксплуа-
тироваться таким образом, что выход реле контроля активируется до
начала образования конденсата на трубах, элементах системы охлажде-
ния или на контролируемом объекте. Это позволяет предотвратить кон-
денсацию – например, путем заблаговременного включения отопления
или других звеньев системы регулирования. Для измерения влажности
используется цифровой датчик влажности ⁄ температуры с высокой долго-
временной стабильностью.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Напряжение питания: ............... 24 В переменного ⁄ постоянного тока
Диапазон измерения: ............... 0 ...100 %, TW-U, непрерывный
Собственное
потребление тока:....................... 5 мА, с реле макс. 20 мА
Чувствительные элементы:..... цифровой датчик влажности,
Защита чувствительного
элемента: .................................... мембранный фильтр
Выходной сигнал: ...................... 0 -10 B или беспотенциальный
Монтаж ⁄ подключение: ........... бесконечная стяжная лента (хомут)
Эл. подключение: ...................... 0,14 - 1,5 мм², по винтовым зажимам
Корпус: ......................................... пластик, полиамид,
Размеры: ..................................... 72 x 64 x 39,4 мм
Присоединение кабеля:........... M16, с разгрузкой натяжения
Класс защиты: ........................... III (согласно EN 60 730)
Степень защиты: ....................... IP 65 (согласно EN 60 529)
Нормы: ......................................... соответствие CE-нормам,
Тип ⁄ группа
товаров 1
TW- U
TW- W
80 ...100 % TW, настраиваемый,
контролируется образование конденсата,
значение срабатывания настраивается
потенциометром
с интегрированным датчиком температуры,
стойкий к конденсату,
с малым гистерезисом,
высокой долговременной стабильностью
переключатель (24 B)
с замком из металла,
300 мм, для труб до 3 ''
(содержится в комплекте поставки)
30 % усиление стеклянными шариками,
с быстрозаворачиваемыми винтами,
цвет чистый белый (аналогичен RAL 9010)
электромагнитная совместимость
согласно EN 61 326 + A1 + A2,
директива 2004 ⁄ 108 ⁄ EC
Диапазон измерения
отн. влажности
0 ...100 % отн. вл.
80 ...100 % отн. вл.
Схема подключения
max.
100%
1 2
Схема соединения
UB- GND
1
2 UB+ supply voltage 24V AC/DC
Normally open
7
contact
8
Breaker
9
Схема подключения
1 2 4
Схема соединения
1 UB- GND
2 UB+ supply voltage 24V AC/DC
4
Output bedewing 0-10V (continuous)
Выход
отн. влажности
0 -10 В
переключатель
TW - W
Switchpoint
min.
setting
80%
80% - 100% r.H.
7 8 9
TW - W
TW - U
TW - U
