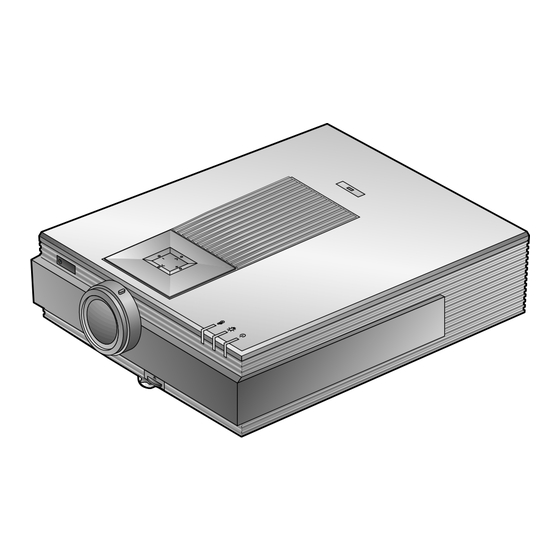

LG RL-JT10 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. LG Anleitungen
  4. Beamer
  5. RL-JT10
  6. Bedienungsanleitung

LG RL-JT10 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Bitte lesen Sie diese Anleitung vor Gebrauch des
Geräts aufmerksam durch.
Bewahren Sie die Anleitung für spätere Fragen
sorgfältig auf.
Tragen Sie Modell- und Seriennummer des Geräts
hier ein.
Sie finden die Angaben auf dem Typenschild an der
Unterseite des Geräts. Teilen Sie Ihrem
Kundendienst die Nummern mit, wenn Sie Hilfe
benötigen.
Modellnummer
:
Seriennummer
:
R
RL-JT10
Bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für LG RL-JT10

Inhaltszusammenfassung für LG RL-JT10

  • Seite 1 Bewahren Sie die Anleitung für spätere Fragen sorgfältig auf. Tragen Sie Modell- und Seriennummer des Geräts hier ein. Sie finden die Angaben auf dem Typenschild an der Unterseite des Geräts. Teilen Sie Ihrem Kundendienst die Nummern mit, wenn Sie Hilfe benötigen. RL-JT10 Modellnummer Bedienungsanleitung Seriennummer...
  • Seite 2 PROJEKTOR PROJEKTOR Das Handbuch zum LCD Projektor © 2002 by LG Electronics Deutschland GmbH Alle Rechte vorbehalten! Alle Angaben dieser Druckschrift wurden mit Sorgfalt erstellt und überprüft, trotzdem sind Irrtümer und Fehler nicht auszuschließen. Änderungen, insbesondere solche, die der technischen Weiterentwicklung dienen, bleiben vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Sicherheitshinweise EINFÜHRUNG Bezeichnung der Teile AUFSTELLEN UND Aufstellen des Projektors EINRICHTEN Einrichten Einschalten des Projektors Ausschalten des Projektors Bedienung des Projektors Wahl der Bildquelle INHALT Anschließen eines PC ANSCHLÜSSE Anschließen eines Notebooks INDEX Anschließen eines Macintosh-Computers Anschließen eines Macintosh PowerBook Anschließen einer Videoquelle Anschließen eines DVD-Players Anschließen einer D-TV Settop-Box...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise G Beachten Sie immer die Sicherheitshinweise. Dadurch vermeiden Sie Unfälle oder unsachgemäße Nutzung des Geräts. G Es gibt zwei verschiedene Arten von Sicherheitshinweisen, die im folgenden beschrieben sind: WARNHINWEISE Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen. HINWEISE Die Nichtbeachtung dieser Anweisungen kann zu leichten Verletzungen oder Schäden am Produkt führen.
  • Seite 5 Innenraum-Installation - HINWEISE Stellen Sie den Projektor nicht an staubi- Wenn Sie den Monitor auf einem Tisch gen Orten auf. aufstellen,achten Sie darauf, dass er nicht zu dicht an der Kante steht. - Es besteht Brandgefahr! - Dies kann dazu führen, dass der Projektor herunterfällt und Personen schwer verletzt.

  • Seite 6: Außeninstallation - Warnhinweise

    Sicherheitshinweise Außeninstallation - WARNHINWEISE Betreiben Sie den Monitor nicht an feucht- Wenn Sie einen Receiver verwenden (VCR, en Orten (z.B. Badezimmer), wo er nass Digitale Settop Box), verlegen Sie das Kabel werden kann. von einer Außenantenne so nach innen, dass kein Regen hineinfließen kann. - Anderenfalls besteht Brandgefahr und die Gefahr elektrischer Schläge! - Anderenfalls besteht die...

  • Seite 7: Stromversorgung - Hinweise

    Stromversorgung - WARNHINWEISE Stellen Sie keine schweren Gegenstände Verwenden Sie nicht zu viele Stecker an auf das Netzstromkabel. Verteilerdosen. - Anderenfalls besteht Brandgefahr - Es besteht und die Gefahr Brandgefahr elektrischer Schläge! durch Überhitzung der Steckdose! Stromversorgung - HINWEISE Berühren Sie den Netzstecker niemals mit Halten Sie den Netzstecker beim nassen Händen.

  • Seite 8: Während Des Betriebs - Warnhinweise

    Sicherheitshinweise Während des Betriebs - WARNHINWEISE Stellen Sie keine Behälter mit Bei Erschütterung oder Beschädigung des Flüssigkeiten auf den Monitor (z.B. Projektors schalten Sie das Gerät aus, Blumentöpfe, Tassen, Kosmetikartikel ziehen Sie den Netzstecker aus der oder Kerzen). Steckdose, und benachrichtigen Sie den Kundendienst.

  • Seite 9: Während Des Betriebes - Warnhinweise

    Während des Betriebes - WARNHINWEISE Schauen Sie nicht direkt in den Laserstrahl. Schauen Sie nicht direkt auf das Objektiv, wenn der Projektor in Betrieb ist. Dies kann Dies kann zu Augenschäden führen. zu Augenschäden führen! Berühren Sie das Gerät nicht während oder direkt nach dem Betrieb, da Wärme von der Abluftöffnung und der Lampen- abdeckung abstrahlt.

  • Seite 10: Reinigung - Warnhinweise

    Sicherheitshinweise Während des Betriebes - HINWEISE Berühren nicht Linse Verwenden Sie keine scharfen Gegen- Projektors. könnte ansonsten stände am Projektor. Dies führt zu beschädigt werden. Beschädigungen des Gehäuses. Verwenden Sie die AV-Box nicht in der Legen Sie keine Gegenstände auf dem Nähe des Projektorventilators.

  • Seite 11: Reinigung - Hinweise

    Reinigung - HINWEISE Ziehen Sie den Netzstecker, bevor Sie Lassen Sie das Innere des Projektors ein- das Gerät reinigen. Verwenden Sie mal jährlich vom Kundendienst reinigen. niemals Flüssigreiniger oder - Staubablagerungen können zu Reinigungssprays. Fehlfunktionen führen. - Anderenfalls kann der Projektor beschädigt werden, und es besteht die Gefahr elektrischer Schläge!

  • Seite 12: Bezeichnung Der Teile

    Bezeichnung der Teile Geräteübersicht Geräteübersicht * Der LCD-Projektor wurde mit hochpräziser Technologie gefertigt. Dennoch sehen Sie möglicherweise kleine schwarze Punkte und/ oder helle Punkte (rot, blau, grün), die permanent vom LCD-Projektor angezeigt wer- den. Dieser Effekt ist völlig normal und ist im Herstellungsverfahren begründet. * Wenn Sie den Projektor an einem kalten Ort aufstellen, zieht er Feuchtigkeit an.
  • Seite 13 Rückwandanschlüsse Rückwandanschlüsse RS232C/Maus AV-Anschluss DVI-Eingang AV Interface DVI Input RS 232C Fernbedienungssensor hinten Anschluss für das USB A USB B Kensington- * Um den USB-Anschluss zu ver- Sicherheitssystem wenden, muss Ihr PC ebenfalls (Siehe Seite 22) mit einem USB-Anschluss aus- gestattet sein.

  • Seite 14: Bedienfeld

    Bezeichnung der Teile Bedienfeld Bedienfeld Taste Auswahl von Menüs und Menüoptionen Taste ENTER Anzeige der aktuellen Taste MENU Einstellung und Speichern von Öffnen oder Schließen MENU ENTER Änderungen von Menüs Taste VOLUME Einstellen der Lautstärke und der Menüfunktionen SOURCE PATTERN Taste SOURCE Taste PATTERN Auswahl der Signalquelle...

  • Seite 15: A V -Box Rückansicht

    -Box V orderansicht -Box V orderansicht S-Video Video L/Mono Audio (480i) Video Audio DVD IN S-Video Video/Audio DVD-Eingang (480i) -Box Rückansicht -Box Rückansicht DC OUT(12V/0.5A) AV INTERFACE Gleichstromausgang(12V / 0.5A) AV-Anschluss * Verwenden Sie diese Buchse, wenn Sie einen Funkempfänger an den Projektor anschließen.

  • Seite 16: Fernbedienung

    Bezeichnung der Teile Fernbedienung Fernbedienung POWER Taste POWER MENU SOURCE Taste SOURCE Taste MENU MOUSE DRAG Taste MOUSE DRAG Taste MOUSE L Taste MOUSE R (Verkleinern) (Vergrößern) ENTER -Taste POINTER-Taste Taste VOL. Taste BLANK VOL. Taste MUTE Lautstärke +, - BLANK MUTE * Ton aus-/einschalten...

  • Seite 17: Die Funktionen Der Fernbedienung

    Die Funktionen der Fernbedienung Die Funktionen der Fernbedienung aste Funktion aste Funktion Taste POWER Schaltet das Gerät ein oder aus. Taste SOURCE Auswahl der Signalquelle RGB, Video, S-Video oder Component-Modus Taste MENU Blendet das Menü ein oder aus L Taste MOUSE * Entspricht der linken Maustaste eines PC.

  • Seite 18: Statusanzeigen Am Projektor

    Bezeichnung der Teile Statusanzeigen am Projektor Statusanzeigen am Projektor * Die Temperatur-, Lampen- und Betriebsanzeigen oben auf dem Projektor zeigen den Betriebszustand des Projektors an. Lampenanzeige Temperaturanzeige Betriebsanzeige MENU ENTER SOURCE PATTERN POWER Orange Bereitschaft Grün (blinkt) Die Projektorlampe kühlt, bis die Lampe aufhört zu Betriebsanzeige blinken (s.S.23).

  • Seite 19: Sonderzubehör

    Zubehör Zubehör POWER SOURCE MENU BLANK MUTE LASER 1.5V Fernbedienung 2 Batterien (Typ AA) AV-Box Netzkabel Bedienungsanleitung DVI an VGA Kabel Audio-/Video kabel AV-Box-Kabel RS-232C-Kabel DVI-Kabel USB-Kabel Tragetasche/ Schwamm zum Schutz der Linse Maus-Verbindungskabel PS/2 Mauskabel serielles MAC-Mauskabel (IBM-PC oder IBM-kompatibler PC) Sonderzubehör * Dieses Zubehör können Sie über Ihren Fachhändler beziehen.

  • Seite 20: Aufstellen Des Projektors

    Aufstellen des Projektors * Beachten Sie beim Aufstellen des Projektors die folgenden Hinweise. Dies könnte zu Störungen oder Schäden am Gerät führen. Sorgen Sie für gute Luftzirkulation am Projektor. Der Projektor ist mit Lüftungsschlitzen aus- Stellen Sie das Gerät nicht auf Teppichen, gestattet (Ansaugöffnungen auf der Unterseite Vorlegern oder ähnlichen Unterlagen auf.
  • Seite 21 Die Lüftungsschlitze und Öffnungen des Geräts dürfen nicht blockiert werden. Es besteht Überhitzungsgefahr. Schalten Sie den Projektor vor Anschluss an die AV-Box aus oder in den Bereitschaftsmodus. Der LCD-Projektor wurde mit hochpräziser Technologie gefertigt. Dennoch sehen Sie möglicherweise kleine schwarze Punkte und/ oder helle Punkte (rot, blau, grün), die dauerhaft erscheinen.

  • Seite 22: Einrichten

    Einrichten Aufstellen des Projektors Aufstellen des Projektors . Stellen Sie Projektor und PC bzw. AV-Quelle auf eine stabile, horizontale Fläche. . Achten Sie auf den geeigneten Abstand zur Bildwand. Mit dem Abstand zwischen Projektor und Bildwand legen Sie die Bildgröße fest. .
  • Seite 23 erwendung des Kensington-Sicherheitssystems erwendung des Kensington-Sicherheitssystems Der Projektor besitzt an der Rückwand einen Anschluss für das Kensington-Sicherheitssystem. Schließen Sie das Kensington-Sicherheitskabel wie dargestellt an. Nähere Installations- und Bedienungshinweise dazu finden Sie in der Bedienungsanleitung zum Kensington-Sicherheitssystem. Weitere Informationen erhalten Sie auf der Kensington Website unter http://www.kensington.com. Das Kensington-Sicherheitssystem ist Sonderzubehör.

  • Seite 24: Einschalten Des Projektors

    Einschalten des Projektors Schließen Sie das Netzkabel ordnungsgemäß an. Entfernen Sie den Objektivdeckel vom Projektor. Drücken Sie die Taste auf der Fernbedienung oder der Geräteoberseite. (Während der POWER Aufwärmphase der Projektorlampe blinkt die Betriebsanzeige grün.) Es dauert etwa 1 Minute, bis auf der Projektionsfläche ein Bild erscheint, da die Projektorlampe eine Vorheizzeit benötigt.

  • Seite 25: Ausschalten Des Projektors

    Ausschalten des Projektors Drücken Sie die Taste auf der Geräteoberseite oder Fernbedienung. POWER Ausschalter? Bitte taste erneut drücken. Drücken Sie erneut auf der Geräteoberseite oder Fernbedienung, um das Gerät POWER auszuschalten. Solange die Betriebsanzeige rot blinkt, lassen Sie den Netzstecker noch in der Steckdose. Ziehen Sie den Netzstecker erst dann ab, wenn die Betriebsanzeige orange blinkt.

  • Seite 26: Bedienung Des Projektors

    Bedienung des Projektors Bild positionieren und scharfstellen Bild positionieren und scharfstellen Wenn ein Bild auf die Wand projiziert wird, prüfen Sie, ob die Größe stimmt und ob es scharf dargestellt wird. Zoom-Einstellring Schärfe-Einstellring Um die Bildschärfe einzustellen, drehen Sie am Schärfe-Einstellring des Objektivs (äußerer Ring). Um die Bildgröße einzustellen, drehen Sie am Zoom-Einstellring des Objektivs (innerer Ring).

  • Seite 27: Wahl Der Bildquelle

    Wahl der Bildquelle Drücken Sie die Taste SOURCE Mit jeder Betätigung der Taste wird das Bildformat folgendermaßen verändert: SOURCE Video S-Video Component...

  • Seite 28: Anschließen Eines Pc

    Anschließen eines PC * Sie können den Projektor am Ausgang VGA, SVGA, XGA und SXGA eines Computers anschließen. * Für die Ausgänge VGA und SVGA steht die Funktion RESIZE zur Verfügung. * Die vom Projektor unterstützten Monitorsignale finden Sie auf Seite 58. AV Interface DVI Input RS 232C...

  • Seite 29: Anschließen Eines Notebooks

    Anschließen eines Notebooks AV Interface DVI Input RS 232C < Anschließen > a. Schließen Sie jedes Ende des DVI an VGA Kabel an DVI Eingang des Projektors an. * Wenn Sie Ihren Computer, z.B. ein IBM PC/AT-kompatibles Notebook, so einstellen, dass das Bildsignal zum Computerbildschirm und zum externen Monitor gelangt, wird das Bild vom externen Monitor möglicherweise nicht kor- rekt wiedergegeben.

  • Seite 30: Anschließen Eines Macintosh-Computers

    Anschließen eines Macintosh-Computers AV Interface DVI Input RS 232C < Anschließen > a. Schließen Sie jedes Ende des DVI an VGA Kabel an DVI Eingang des Projektors an. b. Schließen Sie das 4-polige Mauskabel am Mausanschluss des Macintosh-Computers und an die RS232C-Buchse des Projektors an.

  • Seite 31: Anschließen Eines Macintosh Powerbook

    Anschließen eines Macintosh PowerBook AV Interface DVI Input RS 232C < Anschließen > a. Schließen Sie jedes Ende des DVI an VGA Kabel an DVI Eingang des Projektors an. b. Schließen Sie das 4-polige Mauskabel an den Mausanschluss des Macintosh-PowerBook und an die RS232C -Buchse des Projektors an.

  • Seite 32: Anschließen Einer Videoquelle

    Anschließen einer Videoquelle * Wenn die automatische Systemerkennung im AV-Eingangsmodus kein gültiges Videosystem erkennt, drücken Sie auf der Fernbedienung. Der Projektor führt eine automatische Videosystem-Feinabstimmung AUTO TRACKING durch. * Als Bildquellen können Sie Videorecorder, Camcorder, LDPs oder andere kompatible Geräte am Projektor anschließen.

  • Seite 33: Anschließen Eines Dvd-Players

    Anschließen eines DVD-Players * Die Ausgänge (Y, P ) des DVD-Players können je nach Gerätetyp auch als Y, Pb, Pr / Y, B-Y, R-Y / Y, Cb, Cr bezeichnet sein. AV-Box Vorderansicht AV-Box Rückansicht DC OUT(12V/0.5A) AV INTERFACE S-Video Video L/Mono Audio Video...

  • Seite 34: Anschließen Einer D-Tv Settop-Box

    Anschließen einer D-TV Settop-Box * Zum Empfang von DTV-Programmen muss ein externer DTV-Receiver (Settop-Box) am Projektor angeschlossen werden. * Vor dem Anschließen am Projektor lesen Sie bitte die Bedienungsanleitung der DTV-Settop- Box. * Verwenden Sie den DTV-Receiver im DTV-Modus 720p/1080i. AV-Box Vorderansicht AV-Box Rückansicht S-Video...

  • Seite 35: Funktionsprüfung

    Funktionsprüfung * Wenn kein Eingangssignal vorhanden ist, wird kein Menü auf die Bildwand projiziert. * In dieser Anleitung wird hauptsächlich der Betrieb im RGB (PC)-Modus beschrieben. Drücken Sie auf die Taste MENU Wählen Sie einen Menüpunkt, indem Sie den aufwärts oder abwärts bewegen und POINTER anschließend auf ) drücken.

  • Seite 36: Die Funktion "Standbild

    Die Funktion "Standbild" Drücken Sie die Taste STILL * Das Bild wird als Standbild "eingefroren". <Standbild> <Bewegtes Bild> Um die Funktion zu beenden, drücken Sie erneut STILL * Die Standbildfunktion wird nach ca. 10 Minuten automatisch beendet.

  • Seite 37: Einstellen Der Sprache

    Einstellen der Sprache Drücken Sie die Taste . Wählen Sie, wie unten abgebildet, das Menü SPEZIAL, indem Sie den MENU aufwärts oder abwärts bewegen. POINTER zurück bewegen enter Menu Menu VIDEO POSITION SPEZIAL TRACKING Drücken Sie ) und wählen Sie die Option "Sprache", indem Sie den aufwärts ENTER POINTER...

  • Seite 38: Die Funktion "Leeres Bild

    Die Funktion "Leeres Bild" * Mit dieser Funktion können Sie z.B. bei Präsentationen die Aufmerksamkeit der Teilnehmer auf sich ziehen. Drücken Sie die Taste BLANK * Die Bildwand zeigt nur die Hintergrundfarbe an, und der Ton verstummt. * Die Hintergrundfarbe kann von Ihnen bestimmt werden (siehe S.38). Betätigen Sie alle mögliche Tasten, um die unbelegte Funktion zu annullieren.

  • Seite 39: Auswählen Der Hintergrundfarbe

    Auswählen der Hintergrundfarbe Auswählen der Hintergrundfarbe Drücken Sie und wählen Sie das Menü SPEZIAL, indem Sie den aufwärts oder MENU POINTER abwärts bewegen. zurück bewegen enter Menu Menu VIDEO POSITION SPEZIAL TRACKING Drücken Sie ), und wählen Sie die Option "Leeres Bild", indem Sie den aufwärts ENTER POINTER...

  • Seite 40: Die Funktionen „Spiegeln Horizontal / Vertikal

    Die Funktionen „Spiegeln Horizontal / Vertikal“ Die Funktion „Spiegeln Horizontal“ Die Funktion „Spiegeln Horizontal“ * Mit dieser Funktion wird das Bild seitenverkehrt projiziert. Verwenden Sie die Funktion für Rückprojektionen. Dabei fällt das Bild von hinten auf eine transparente Bildwand, die der Zuschauer von vorn betrachtet. Drücken Sie und wählen Sie das Menü...
  • Seite 41 Die Funktion „Spiegeln V ertikal“ Die Funktion „Spiegeln V ertikal“ * Mit dieser Funktion wird das Bild kopfstehend projiziert. * Bei Deckenmontage wird der Projektor kopfstehend montiert, und die Bildprojektion muss entsprechend gespiegelt werden (links, rechts, oben, unten). Drücken Sie und wählen Sie das Menü...

  • Seite 42: Prüfen Der Lampennutzungsdauer

    Prüfen der Lampennutzungsdauer Drücken Sie die Taste . Wählen Sie, wie unten abgebildet, das Menü SPEZIAL, indem Sie den MENU aufwärts oder abwärts bewegen. POINTER zurück bewegen enter Menu Menu VIDEO POSITION SPEZIAL TRACKING Drücken Sie ) , und wählen Sie die Option "Lamp Inbetrieb", indem Sie den ENTER POINTER aufwärts oder abwärts bewegen.

  • Seite 43: Die Funktion "Bildformat

    Die Funktion "Bildformat" * Diese Funktion können Sie nur im RGB-Modus unter der Option SVGA-Modus (800 x 600) aufrufen. Drücken Sie die Taste RESIZE Mit jedem Tastendruck wird das Bildformat verändert: < RGB-Modus > < Video, S-Video, Component-Modus > 4 : 3 Angepaßt 16 : 9 Original...

  • Seite 44: Anpassen Der Bildprojektion

    Anpassen der Bildprojektion Positionieren Positionieren * Wenn das Bild nicht entsprechend der Bildquelle auf die Bildwand projiziert wird, passen Sie die Bildlage unter der Option "Horizontal / Vertika" an. * Es ist vorhanden, [Horizontal], [Vertikal] nur im analogen RGB Modus zu benützen. * Mit der Trapez-Funktion korrigieren Sie die Bildlinien, so dass das Bild nicht in Trapezform abge bildet wird.

  • Seite 45: Die Zoom-Funktion

    Die Zoom-Funktion Die Zoom-Funktion Drücken Sie die Taste ZOOM 1/25 Wählen Sie den Vergrößerungsgrad mit R oder ZOOM MOUSE MOUSE 11/25 25/25 Bringen Sie das vergrößerte Bild in die gewünschte Position, indem Sie den nach POINTER rechts, links, aufwärts oder abwärts bewegen. Um die Zoom-Funktion zu beenden, drücken Sie erneut ) oder ENTER...

  • Seite 46: Die Funktion "Tracking

    TITEL Die Funktion "Tracking" Die Funktion "Auto T racking" Die Funktion "Auto T racking" * Auto Tracking Diese Funktion garantiert Ihnen die beste Bildqualität durch automatisches Einstellen der Differenz von horizontaler Breite und Bildzittern. Diese Differenz entsteht durch Abstimmungsprobleme zwischen dem internen Projektorsignal und den verschiedenen grafischen Signalen des PC.
  • Seite 47 Die Funktionen "T akt / Phase" Die Funktionen "T akt / Phase" * Clock Frequenz Mit dieser Funktion passen Sie die Breite des projizierten Bilds an die Bildwandgröße an. * Manuell. Offset Mit dieser Funktion führen Sie die Feineinstellungen der Funktion "Takt" aus. * Die Optionen "Clock Frequenz"...

  • Seite 48: Bildeinstellungen

    Bildeinstellungen Drücken Sie und wählen Sie die einzelnen VIDEO-Menüs aus, indem Sie den MENU POINTER aufwärts oder abwärts bewegen. < RGB-Modus > < Video, S-Video, Component-Modus > zurück bewegen enter zurück bewegen enter Menu Menu Menu Menu VIDEO VIDEO POSITION POSITION SPEZIAL SPEZIAL...

  • Seite 49: Anschluss Eines Externen Steuergeräts

    Anschluss eines externen Steuergeräts * Diese Funktion liefert nicht das ASCII Code Codekommunikation(ex, den Hyper Anschluß). Siehe "RS-232 Protokoll"(P.51), um die hexa Codekommunikation zu steuern. * Schließen Sie ein externes Steuergerät (z.B. Computer oder AV-Steuergerät) an den RS-232C- Eingang an, um die Funktionen des Projektors von außen einzustellen. So schließen Sie externe Steuergeräte an •...
  • Seite 50 Anschluss eines externen Steuergeräts • Verwenden Sie ein RS232C-Kabel, um die Funktionen des Projektors extern einzustellen (s. Abbildung 1). PROJEKTOR SHELL SHELL MD8P DE9S (8-poliger DIN-Rundstecker) (9-polige Sub-D-Buchse) Abb. 1, RS232C-Konfiguration • Zum Verlängern des Kabels benötigen Sie einen 9-poligen Steckverbinder (s. Abbildung 2). STECKER BUCHSE Abb.
  • Seite 51 ID EINSTELLEN • Unter dieser Option geben Sie die ID-Nummer des Projektors an. Drücken Sie und wählen Sie das Menü SPEZIAL, indem Sie den aufwärts oder MENU POINTER abwärts bewegen. zurück bewegen enter Menu Menu VIDEO POSITION SPEZIAL TRACKING Drücken Sie ) und wählen Sie die Option "Set ID", indem Sie den aufwärts oder ENTER...
  • Seite 52 Anschluss eines externen Steuergeräts RS-232 Protokoll Übertragungsparameter Packet payload (Nutzlast eines Datenpakets) • Baudrate : 19200 Bit/s - Pakettyp Tastencode • Datenlänge: 8 Bit • Parität : keine [Input Type][Input Action] • Stoppbit : 1 • Steuerung des Datenflusses : keine [Input Type] : 2 Byte.
  • Seite 53 03.Input source (Signalquelle) [Magic Number][Type][Payload Size][CRC] [Magic Number][Type][Payload Size][CRC] [Input Type][Input Action] [Input Type][Input Action] Magic Number : 0xEFBD-Geräte ID Magic Number : 0xEFBD-Geräte ID Type 2 : Tastencode Type 2 : Tastencode Payload Size 4 : Nutzlast 4 Byte Payload Size 4 : Nutzlast 4 Byte Input Type 1...
  • Seite 54 Anschluss eines externen Steuergeräts 11.Auto 15.Mute [Magic Number][Type][Payload Size][CRC] [Magic Number][Type][Payload Size][CRC] [Input Type][Input Action] [Input Type][Input Action] Magic Number : 0xEFBD-Geräte ID Magic Number : 0xEFBD-Geräte ID Type 2 : Tastencode Type 2 : Tastencode-Typ Payload Size 4 : Nutzlast 4 Byte Payload Size 4 : Nutzlast 4 Byte Input Type 1...
  • Seite 55 Funktionen 19.Mouse drag 01.RGB video a.Kontrast [Magic Number][Type][Payload Size][CRC] [Input Type][Input Action] Magic Number : 0xEFBD-Geräte ID [Magic Number][Type][Payload Size][CRC] Type 2 : Tastencode [Operation Action][Operation][Value] Payload Size 4 : Nutzlast 4 Byte Input Type 1 : IR-Eingabe Magic Number : 0xEFBD-Geräte ID Input Action 15 : Maus Ziehen Ausführen...
  • Seite 56 Anschluss eines externen Steuergeräts e. Farbe B c. Farbe R [Magic Number][Type][Payload Size][CRC] [Magic Number][Type][Payload Size][CRC] [Operation Action][Operation][Value] [Operation Action][Operation][Value] Magic Number : 0xEFBD-Geräte ID Type 3 : Funktion Magic Number : 0xEFBD-Geräte ID Payload Size 6 : Nutzlast 6 Byte Type 3 : Funktion Operation Action1 : Funktion Einstellen...
  • Seite 57 d. Tint b. Helligkeit [Magic Number][Type][Payload Size][CRC] [Magic Number][Type][Payload Size][CRC] [Operation Action][Operation][Value] [Operation Action][Operation][Value] Magic Number : 0xEFBD-Geräte ID Type 3 : Funktion Magic Number : 0xEFBD-Geräte ID Payload Size 6 : Nutzlast 6 Byte Type 3 : Funktion Operation Action1: Funktion Einstellen Payload Size 6 : Nutzlast 6 Byte Operation 59...

  • Seite 58: Lautstärkepegel Einstellen

    Anschluss eines externen Steuergeräts b. Horiz. Spiegeln [Magic Number][Type][Payload Size][CRC] [Operation Action][Operation] Magic Number : 0xEFBD-Geräte ID Type 3 : Funktion Payload Size 6 : Nutzlast 6 Byte Operation Action6 : Funktion Ausführen Operation 507 : Horiz. Spiegeln 04. Audio a.

  • Seite 59: Unterstützte Bildschirm-Auflösungen

    Unterstützte Bildschirm-Auflösungen * Der Projektor kann Bilder mit einer Auflösung von 1280x768 Bildpunkten wiedergeben. Um Bilder mit einer höheren Auflösung (1152x864, 1280x1024) wiederzugeben, werden diese vom Projektor auf 1024x768 kom- primiert. In der folgenden Tabelle sind alle vom Projektor unterstützten Bildformate aufgelistet. Quellen Auflösung Vertikalfrequenz (Hz)

  • Seite 60: Wartung

    Wartung * Der Projektor ist sehr wartungsfreundlich. Säubern Sie regelmäßig das Objektiv, damit keine Staub- oder Schmutzpartikel in das Bild projiziert werden. Der auf der Oberseite des Projektors angebrachte Staubfilter muss regelmäßig gereinigt werden, damit dieser nicht verstopft und jederzeit eine ordnungsgemäße Kühlung des Projektors gewährleistet ist.Wenn Teile ausgewechselt werden müssen, wenden Sie sich an Ihren Händler.

  • Seite 61: Memo

    Memo...
  • Seite 62 Memo...

  • Seite 63: Technische Daten

    Technische Daten RL-JT10 Projektor-Modelle 18 mm LCD-Format 1024 (horizontal) x 768 (vertikal) Bildpunkte Auflösung (Horizontal/Vertikal) Projektionsformat (Horiz./Vertikal) 1.02~5.1 m 1.2~7.8 m projezierbare Bildgrößen Zoom 0.5 W + 0.5 W, Stereo Video Kompatibilitäet empfohlene Projektionsentfernung 4:3 (horizontal:vertikal) 1:1.3 max. Fernbedienungsreichweite Ausgangsleistung des integrierten NTSC/PAL/SECAM/NTSC4.43/PAL-M/PAL-N...
