Bitte lesen Sie diese Anleitung vor Gebrauch des
Geräts aufmerksam durch.
Bewahren Sie die Anleitung für spätere Fragen
sorgfältig auf.
Notieren Sie sich Modell- und Seriennummer
des Geräts.
Sie finden die Angaben auf dem Typenschild an
der Unterseite des Geräts. Teilen Sie Ihrem
Kundendienst die Nummern mit, wenn Sie Hilfe
benötigen.
Modellnummer :
Seriennummer :

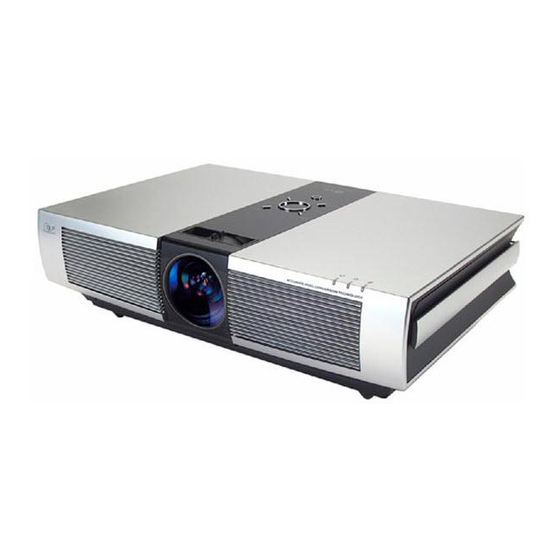

RD-JT91
RD-JT92
BEDIENUNGSANLEITUNG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG RD-JT91
Inhaltszusammenfassung für LG RD-JT91
- Seite 1 Bewahren Sie die Anleitung für spätere Fragen sorgfältig auf. Notieren Sie sich Modell- und Seriennummer des Geräts. Sie finden die Angaben auf dem Typenschild an RD-JT91 der Unterseite des Geräts. Teilen Sie Ihrem Kundendienst die Nummern mit, wenn Sie Hilfe RD-JT92 benötigen.

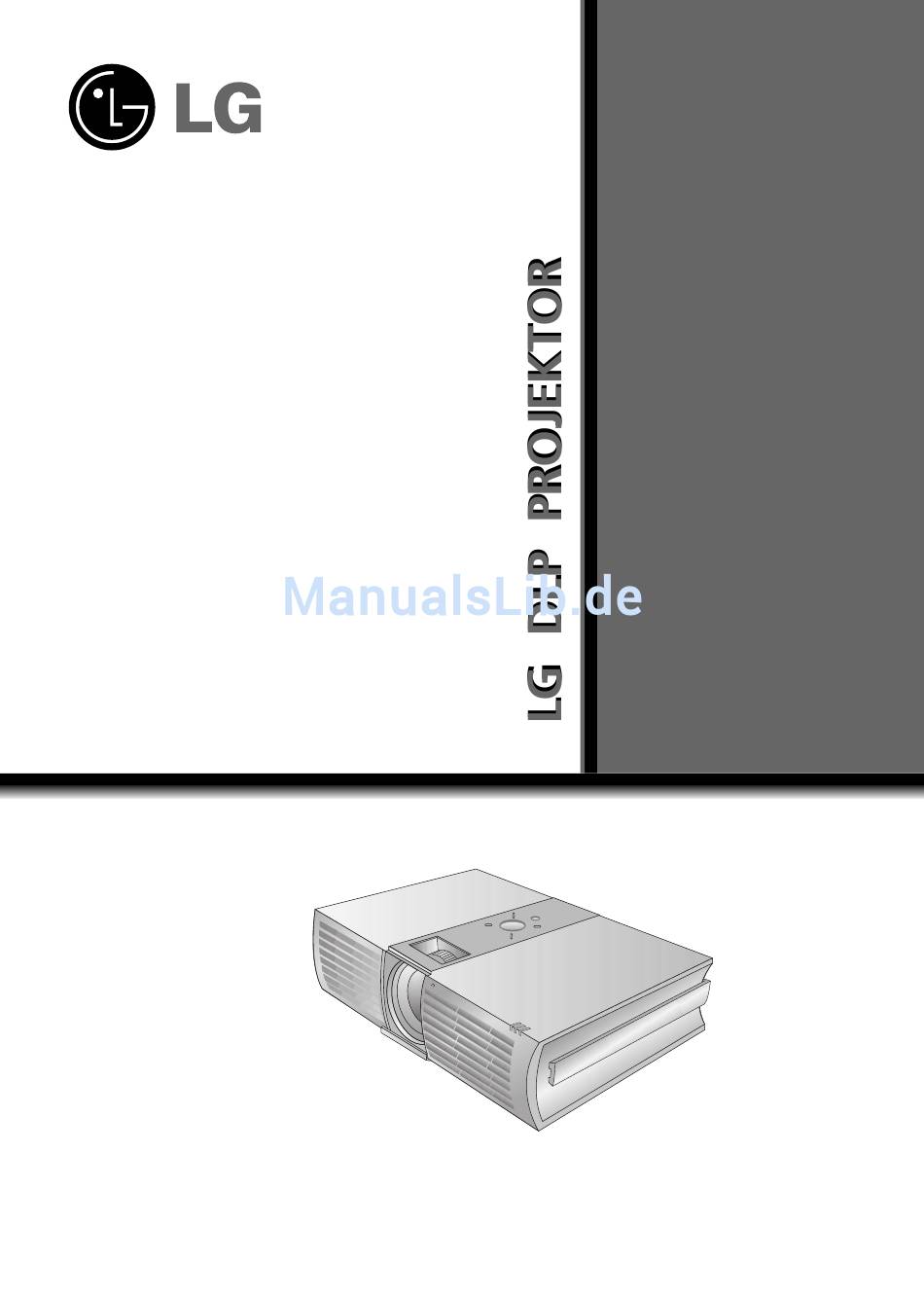

- Seite 2 DLP PROJEKTOR DLP PROJEKTOR...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Einführung Sicherheitshinweise ..........................4 -6 Bezeichnung der Teile Geräteübersicht.............................7 Verbindungsstück..........................7 Bedienfeld .............................8 Fernbedienung .............................9 Einlegen der Batterien ..........................9 Statusanzeigen am Projektor......................10 Zubehör ...............................11 Sonderzubehör............................11 Aufstellen und Einrichten Hinweise zum Aufstellen des Projektors.....................12 Aufstellen des Projektors ........................13 Verwendung des Kensington-Sicherheitssystems ................14 Einschalten des Projektors .........................15 Ausschalten des Projektors ........................15 Bild positionieren und scharf stellen ....................16... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise. Dadurch vermeiden Sie Unfälle oder unsachgemäße Nutzung des Projektors. ➟ Wie nachstehend dargestellt, sind die Sicherheitshinweise in zwei Formaten verfügbar. WARNUNG : Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen. HINWEISE : Die Nichtbeachtung dieser Anweisungen kann zu leichten Verletzungen oder Schäden am Produkt führen. - Seite 5 Sicherheitshinweise Strom WARNUNG Verwenden Sie nicht zu viele Stecker an Verteilerdosen. Es besteht die Gefahr der Überhitzung an der Steckdose und Brandgefahr! Strom HINWEISE Berühren Sie den Netzstecker Halten Sie den Netzstecker beim Verhindern Sie Staubansammlungen niemals mit nassen Händen. Herausziehen fest in der Hand.
-
Seite 6: Reinigung
Sicherheitshinweise Gebrauch WARNUNG Halten Sie sich bei austretendem Lassen Sie den Projektor nicht herunterfallen, und vermeiden Sie Gas von der Steckdose fern. Öffnen Erschütterungen. Sie das Fenster und lüften Sie. Anderenfalls können Geräteschäden oder Verletzungen verursacht werden! Es besteht Brandgefahr durch Funkenbildung. -
Seite 7: Bezeichnung Der Teile
Bezeichnung der Teile Bezeichnung der Teile Geräteübersicht * Der Projektor wurde mit hochpräziser Technologie gefertigt. Dennoch sehen Sie möglicherweise kleine schwarze und/oder helle Punkte (rot, blau oder grün) auf dem Bildschirm des Projektors. Dieser Effekt kann völlig normal und im Herstellungsprozess begründet sein und ist nicht unbedingt ein Anzeichen einer Fehlfunktion. -
Seite 8: Bedienfeld
Bezeichnung der Teile Bedienfeld Taste ,KEYSTONE+/- MENU SOURCE KEYSTONE Taste MENU Taste SOURCE Öffnen oder Schließen von Menüs. Schaltet um auf RGB, DVI, Video, S-Video-Modus. Taste VOLUME Einstellen der Lautstärke und der Menüfunktionen. Taste AUTO Taste KEYSTONE Anzeige der aktuellen Einstellung und AUTO Speichern von Änderungen. -
Seite 9: Fernbedienung
Bezeichnung der Teile Fernbedienung POWER Taste POWER MENU KEYSTONE SOURCE Taste SOURCE Taste MENU Taste KEYSTONE+/-, Taste VOL-/+, Taste AUTO (siehe S.24) Taste AUTO KEYSTONE Taste ARC (siehe S.21) Taste BLANK(siehe S.22) BLANK Taste STILL (siehe S.23) Taste MUTE *Schaltet den Ton aus bzw. ein. MUTE STILL Einlegen der Batterien... -
Seite 10: Statusanzeigen Am Projektor
Bezeichnung der Teile Statusanzeigen am Projektor * Die Lampen-, Betriebs- und Temperaturanzeigen oben auf dem Projektor zeigen den Betriebszustand des Projektors an. Lampenanzeige Betriebsanzeige Temperaturanzeige Orange Bereitschaft Grün (blinkt) Die Projektorlampe kühlt bis die Lampe aufhört zu blinken. Betriebsanzeige Grün In Betrieb (Einschalten der Lampe) Orange (blinkt) Projektorlampe kühlt nach dem Ausschalten 2 Minuten ab. -
Seite 11: Zubehör
Bezeichnung der Teile Zubehör POWER MENU KEYSTONE SOURCE AUTO KEYSTONE BLANK MUTE STILL 1.5V Netzkabel 2 Batterien (Typ AAA) Fernbedienung Computerkabel DVI-D Kabel Videokabel Bedienungsanleitung RCA bis D-Sub-Kabel Sonderzubehör * Dieses Zubehör können Sie über Ihren Fachhändler beziehen. * Verwenden Sie nur Deckenträger, die für diesen LCD-Projektor empfohlen werden. * Zum Auswechseln der Lampe wenden Sie sich an Ihren Händler. -
Seite 12: Aufstellen Und Einrichten
Aufstellen und Einrichten Aufstellen und Einrichten Hinweise zum Aufstellen des Projektors * Beachten Sie beim Aufstellen des Projektors die folgenden Hinweise. Anderenfalls könnten Störungen oder Schäden am Gerät verursacht werden. Sorgen Sie für gute Luftzirkulation am Projektor. Der Projektor ist mit Lüftungsöffnungen ausgestattet Stellen Sie das Gerät nicht auf Teppichen, Vorlegern (Ansaugöffnungen am Boden des Gerätes und oder ähnlichen Unterlagen auf. -
Seite 13: Aufstellen Des Projektors
4.Schließen Sie den Projektor mit den Kabeln an die Steckdose und an die Signalquellen an. Wählen Sie den Projektionsabstand in Abhängigkeit vom Bildformat. Projektionsoffset:100 % Höhe der Bildwand (X) Mittelachse des Objektivs Projektionsabstand (D) RD-JT91 RD-JT91 4:3-Bildformat 4:3 picture format mm / inches mm/inch... -
Seite 14: Verwendung Des Kensington-Sicherheitssystems
Aufstellen und Einrichten Verwendung des Kensington-Sicherheitssystems G Der Projektor besitzt an der Rückwand einen Anschluss für das Kensington-Sicherheitssystem. Schließen Sie das Kensington-Sicherheitskabel wie dargestellt an. G Installations- und Bedienungshinweise finden Sie in der Bedienungsanleitung zum Kensington- Sicherheitssystem. Weitere Informationen finden Sie unter http://www.kensington.com, der Internet Homepage der Firma Kensington, die hochwertige elektronische Geräte, wie zum Beispiel Notebooks oder Projektoren vertreibt. -
Seite 15: Einschalten Des Projektors
Aufstellen und Einrichten Einschalten des Projektors 1. Schließen Sie das Netzkabel ordnungsgemäß an. 2. Entfernen Sie den Objektivdeckel vom Projektor. 3. Drücken Sie die Taste POWER auf der Geräteoberseite oder Fernbedienung. (Nach dem Einschalten blinkt die grüne Betriebsanzeige während der Kühlung der Lampe.) G Es dauert etwa 5 Sekunden, bis auf der Projektionsfläche ein Bild erscheint, da die Projektorlampe erst aufwärmen muss. -
Seite 16: Bild Positionieren Und Scharf Stellen
Aufstellen und Einrichten Bild positionieren und scharf stellen Wenn ein Bild auf die Wand projiziert wird, prüfen Sie, ob die Größe stimmt und ob es scharf dargestellt wird. Zoom-Einstellring Schärfe-Einstellring Um die Bildschärfe einzustellen, drehen Sie am Schärfe-Einstellring des Objektivs (äußerer Ring). Um die Bildgröße einzustellen, drehen Sie am Zoom-Einstellring des Objektivs (innerer Ring). -
Seite 17: Anschluss
Anschluss Anschluss Anschließen eines PC * Sie können den Projektor am Ausgang VGA, SVGA, XGA und SXGA eines Computers anschließen. * Die ARC-Funktion ist für RGB-Signale im Bildformat 4:3 geeignet. (Für HD-Eingangssignale können Sie die ARC-Funktion nicht verwenden.) * Das HD-Signal ist grundsätzlich nicht Bestandteil der Spezifikationen. Das HD-Signal wird daher nicht einwandfrei von dem Gerät unterstützt. * Die unterstützten Anzeigemodi des Projektors für PC-Grafikkarten finden Sie auf Seite 25. -
Seite 18: Anschließen Einer Videoquelle
Anschluss Anschließen einer Videoquelle * Als Bildquellen können Sie Videorecorder, Camcorder, LDPs oder andere kompatible Geräte am Projektor anschließen. < Anschließen 1 > a. Verbinden Sie die Audio/Video-Eingänge des Projektors <VCR> über RCA bis PC Audiokabel, Videokabel mit den AV-Ausgängen der Bildquellen. S VIDEO (R) AUDIO (L) VIDEO... -
Seite 19: Funktion
Funktion Funktion * Es kann sein, dass die Beschreibung des OSD (On Screen Display) in diesem Handbuch von der im Projektorhandbuch abweicht, da es sich hierbei nur um ein Beispiel handelt, um Sie beim Betrieb des Projektors zu unterstützen. * Wenn kein Eingangssignal vorhanden ist, wird kein Menü auf die Bildwand projiziert. * In dieser Anleitung wird hauptsächlich der Betrieb im RGB-(PC-)Modus beschrieben. -
Seite 20: Automatisches Einstellen Der Farbtemperatur
Funktion Optionen im Menü Video Automatisches Einstellen der Farbtemperatur 1. Drücken Sie die Taste MENU und anschließend die Tasten zur Auswahl Menüs. Normal D , E 2. Drücken Sie auf OK ( ), und wählen Sie mit der Taste die Option Gamma Normal MENU... -
Seite 21: Optionen Im Menü Spezial
Funktion Optionen im Menü Spezial Einstellen der Sprache 1. Drücken Sie die Taste MENU und anschließend die Tasten zur Auswahl Menüs. Deutsch Sprache D , E 2. Drücken Sie auf OK ( ), und wählen Sie mit der Taste die Option Format 4 : 3 Horiz. -
Seite 22: Die Funktion Trapez
Funktion Optionen im Menü Spezial Die Funktion Trapez * Verwenden Sie diese Funktion, wenn der Bildschirm nicht im rechten Winkel zum Projektor steht und das Bild in Trapezform dargestellt wird. * Verwenden Sie die Trapezfunktion nur dann, wenn Sie den Projektionswinkel nicht optimal einstellen können, da die Funktion möglicherweise zu einem Flackern des Bildes führen kann. -
Seite 23: Die Funktion Lampenmodus
Funktion Die Funktion Lampenmodus 1. Drücken Sie die Taste MENU und anschließend die Tasten zur Auswahl Menüs. Keystone D , E Auto Eingangswahl 2. Drücken Sie auf OK ( ), und wählen Sie mit der Taste die Option Leeres Bild Blau Lampen Modi nomaler Modus... -
Seite 24: Optionen Im Menü Bildschirm
Funktion Optionen im Menü Bildschirm Die Funktion Auto Tracking * Diese Funktion garantiert Ihnen die beste Bildqualität durch automatisches Einstellen der Differenz von Horizontalformat und Bildsynchronisierung. * Die Funktion „Auto Tracking“ arbeitet nur im RGB-Eingangsmodus. 1. Drücken Sie auf die Taste AUTO. Bildlage und Synchronisierung werden automatisch eingestellt. -
Seite 25: Informationen
Informationen Unterstützte Bildschirmauflösungen * Der Projektor erreicht die beste Bildqualität bei einer Auflösung von 800 600 Bildpunkten. Um Bilder mit anderer Auflösung darzustellen, werden diese vom Projektor auf 800 600 komprimiert oder erweitert. In der folgenden Tabelle sind alle vom Projektor unterstützten Bildformate aufgelistet. Quellen Auflösung Vertikalfrequenz (Hz) -
Seite 26: Wartung
Informationen Wartung * Der Projektor ist sehr wartungsfreundlich. Säubern Sie regelmäßig das Objektiv, damit keine Staub- oder Schmutzpartikel in das Bild projiziert werden. Wenn Teile ausgewechselt werden müssen, wenden Sie sich an Ihren Händler. Beim Reinigen des Projektors schalten Sie immer zuerst das Gerät aus und ziehen den Netzstecker ab. -
Seite 27: Technische Daten
Informationen Technische Daten MODELL RD-JT91 RD-JT92 Auflösung 800 (horizontal) x 600 (vertikal) Bildpunkte 854 (horizontal) x 480 (vertikal) Bildpunkte Bildformat horizontal / vertikal 4:3 (horizontal:vertikal) 16:9 (horizontal:vertikal) Größe der DLP-Anzeige 0.55 inches Bildwandformat 1. 01~5.08 m(40~200 inches) Max. Reichweite der Fernbedienung...
