1.5 Anschließen und Installieren

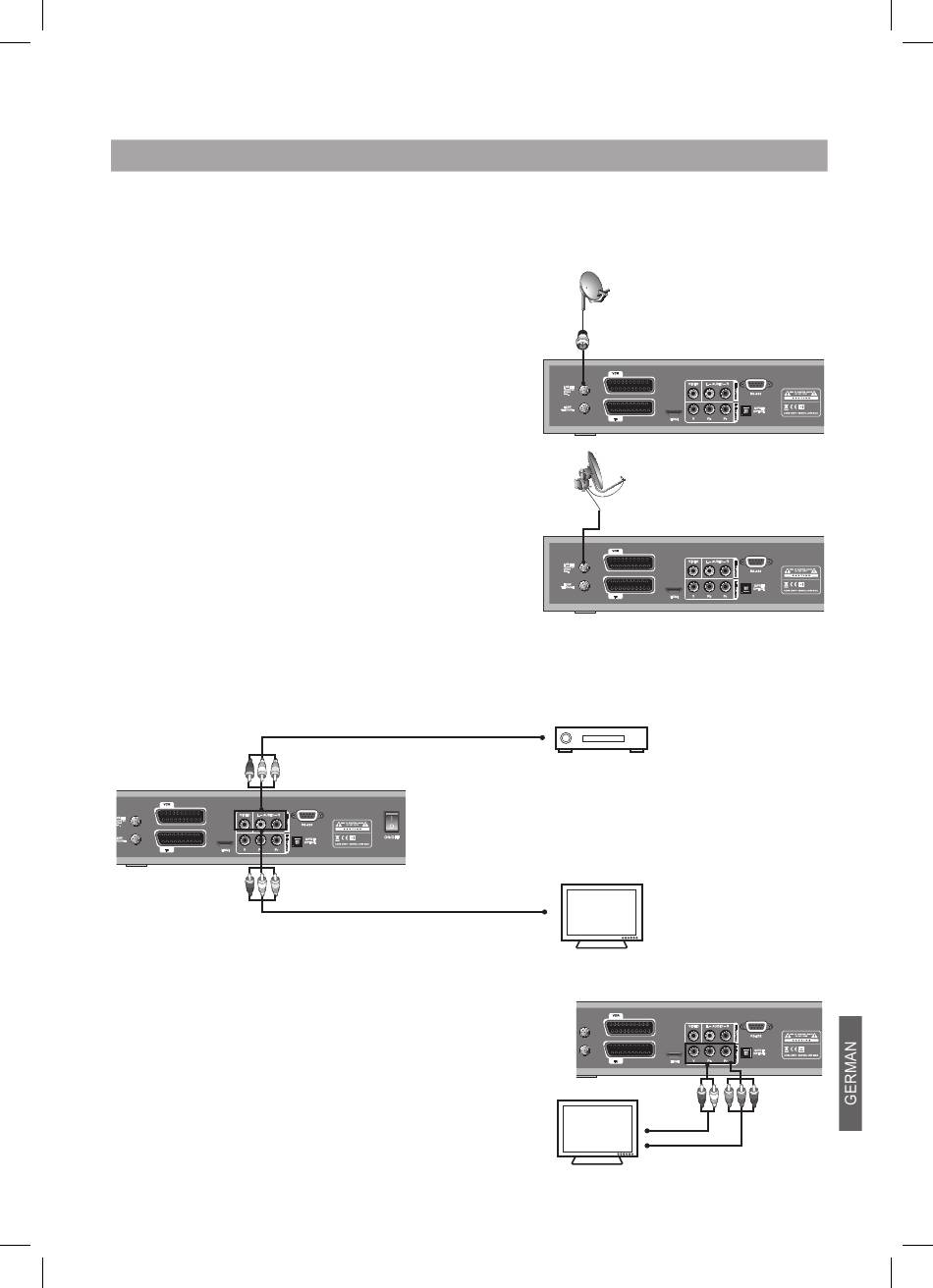

1.5.1 Wie der Receiver an verschiedene andere Systeme angeschlossen wird
Der Receiver kann auf verschiedene Arten an Ihr Fernsehgerät, Ihren Videorekorder und/oder Ihr Hi-Fi SYSTEM
angeschlossen werden. Bitten Sie ihren lokalen Verkäufer um Hilfe bei der Konfiguration des Systems, sodass es
Ihren Bedürfnissen bestens angepasst wird.
1.5.2 Anschließen der Satellitenantenne
DiSEqC 1.0
♦
• V erbinden Sie das Koaxialkabel des LNB mit der LNB IN (LNB
EINGANGS-) Buchse auf der Rückseite des Receivers.
DiSEqC 1.2 Motor
♦
• V erbinden Sie ein Ende des Koaxialkabels mit dem LNB
IN (LNB EINGANGS-) Anschluss auf dem Receiver und das
andere Ende an den REC- oder Receiver-Anschluss auf dem
DiSEqC 1.2 Motor.
• V erbinden Sie das Koaxialkabel vom LNB mit dem LBN-
Anschluss auf dem DiSEqC 1.2 Motor.
1.5.3 Zum Anschließen des Receivers an ein Fernsehgerät
• F alls Ihr Fernsehgerät mit A/V-Komponente ausgestattet ist, verbinden Sie den Receiver mit dem
Fernsehgerät.
1.5.4 Anschließen des Receivers an einen VCR
• Schließen Sie den A/V-Anschluss des Videorekorders an der Rückseite des Receivers an.
1.5.5 Anschließen von STB an ein Fernsehgerät - Component
• Bei der Component-Video-Übertragung werden die
Bilddaten in Y (Gelb), Pb (Blau) und Pr (Rot) Signale zerlegt,
wodurch ein klareres Bild erzeugt werden kann.
Achten Sie darauf, dass Component-Video- und
Audioanschlüsse übereinstimmen. Die Konfiguration auf
der Rückseite der Geräte differiert je nach dem externen
Zuspielgerät.
Achten Sie beim Anschließen von externen Geräten darauf,
dass die Farbe des Steckverbinders mit der Farbe des
Kabels übereinstimmt.
STB_CityCom_Sat_111379_CCR545_Ger.indd 9
• Satelliten-Receiver
• Satelliten-Receiver
• Satelliten-Receiver
• Video
• Fernsehgerät
• Satelliten-Receiver
• Fernsehgerät
GER - 9
