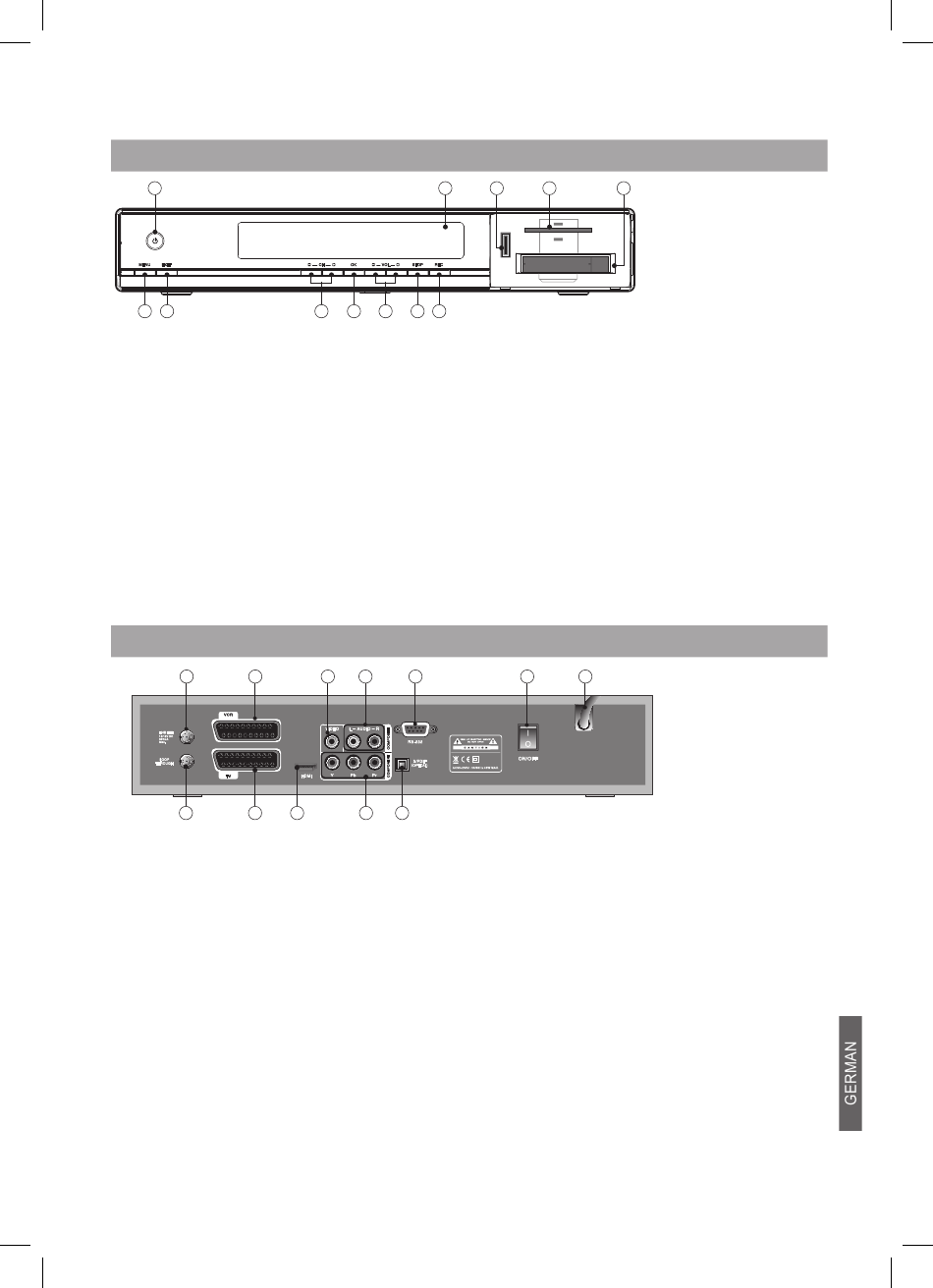

1.2 Vorderes Bedienfeld
1
2
3
1. STANDBY (POWER (EIN/AUSCHALTEN))
Schaltet den Receiver „ON" (EIN) oder „OFF" (AUS).
2. MENU
Zum Hauptmenü.
3. EXIT (AUSGANG)
Zum Verlassen des Parameters und Abbrechen der
ausgewählten Funktion.
4. CH (-/+)(Programm -/+)
Kanal oben/unten oder zum Auswählen eines
Untermenüpunkts.
5. OK
Zum Auswählen eines Programms, einer hervorgehobenen
Zeile oder eines bestimmten Parameters.
6. VOL (Lautstärke) (-/+)
Zum Bewegen des Cursors nach Oben/Unten und zur
Auswahl eines Untermenüpunkts.
1.3 Geräterückseite
1
2
LNB
1.
Zur Verbindung mit einer Satellitenantenne.
DURCHSCHLEIFAUSGANG
2.
Wird verwendet, um ein RF-Signal über STB entweder
mit dem RF-Eingang des Fernsehgerätes oder mit
einem anderen Receiver zu verbinden.
SCART für VCR
3.
Schließen Sie diesen Port über das SCART-Kabel an
den Videorekorder an.
4.
SCART für TV
Schließen Sie diesen Port über das SCART-Kabel ans
Fernsehgerät an.
HDMI
5.
Verwenden Sie das HDMI-Kabel, um diesen Anschluss mit
dem HDMI-Anschluss Ihres Fernsehgerätes zu verbinden.
Somit erhalten Sie ein qualitativ hochwertiges Bild.
VIDEO
6.
Videoanschluss für das Fernsehgerät oder andere Geräte.
Hinweis
Das Design der Vorder- bzw. Rückseite kann ohne vorherige Ankündigung geändert werden.
STB_CityCom_Sat_111379_CCR545_Ger.indd 7
4
5
6
7
3
6
7
10
4
5
8
9
9
10
11
8
7. STOP
Um eine Aufnahme oder Wiedergabe zu stoppen.
8. REC (AUFNAHME)
Um Sendungen aufzuzeichnen.
9. VFD
Zeigt den aktuellen Status wie Kanal, Uhrzeit und
Display an.
10. USB
Zum Verbinden des USB-Speichers mit einem USB-Kabel.
11. Steckplatz für Smartcard
1 Steckplatz für Smarcard.
12. Cam Slot
2 Steckplätze für CAM-Schnittstelle mit Smartcard.
11
12
AUDIO
7.
Audioanschluss für das Fernsehgerät oder andere Geräte.
COMPONENT
8.
Wenn Sie Y/Pb/Pr auswählen, können Sie
Ihren Receiver an ein Fernsehgerät oder einen
Videorekorder anschließen, das mit qualitativ
hochwertigem Videoeingang kompatibel ist.
9.
S/PDIF (OPTISCH)
Zum Anschließen eines Verstärkers mit digitalem
Ausgang.
10. RS-232
Zum Verbinden mit einem Computer für ein
Software-Upgrade.
11. POWER Switch (Netzschalter)
Liefert Stromversorgung an das Hauptgerät.
12. STROM-Versorgung
90 – 250 V AC, 50/60 Hz.
12
