5.1.3. Einstellung des Kabeltyps

1. Drücken Sie die Taste und schalten Sie damit das Gerät ein.
2. Drücken und halten Sie die Taste SET/UNIT für 3 Sekunden. Die Bildschirmseite in
Abb. 3 linke Seite erscheint im Display.
–
3. Drücken Sie die Pfeiltasten
Seite erscheint.
4. Drücken Sie die Taste SET/UNIT. Der Parameter
Parameter ermöglicht die Auswahl von einer der 10 vom Benutzer gespeicherten
Konfigurationen (Voreinstellung je nach dem Typ und der eventuellen Kalibration der
Länge des Kabels (siehe § 5.5.1).
5. Drücken Sie die Pfeiltaste
Optionen 0 ÷ 9
.
6. Drücken Sie die Taste SET/UNIT zur Einstellung des Kabeltyps. Der Parameter
blinkt auf dem Display.
7. Drücken Sie die Pfeiltasten
Optionen: CA5 (CAT5), CA6 (CAT6), AJII (RJ11), COA (COAX)
8. Drücken Sie die Taste SET/UNIT zur Einstellung des Kabeltyps mit RJ45 Stecker. Der
Parameter StP
"
9. Drücken sie die Pfeiltasten
(STP = geschirmtes Kabel) oder UtP (UTP = ungeschirmtes Kabel).
10. Drücken Sie die Taste TEST/
Hauptseite zurück zu kehren.
5.1.4. Einstellung der Messeinheit der Kabellänge
1. Drücken und halten sie die Taste L/W und schalten Sie das Gerät mit der Taste
Die Bildschirmseite in der Abb. 6
oder

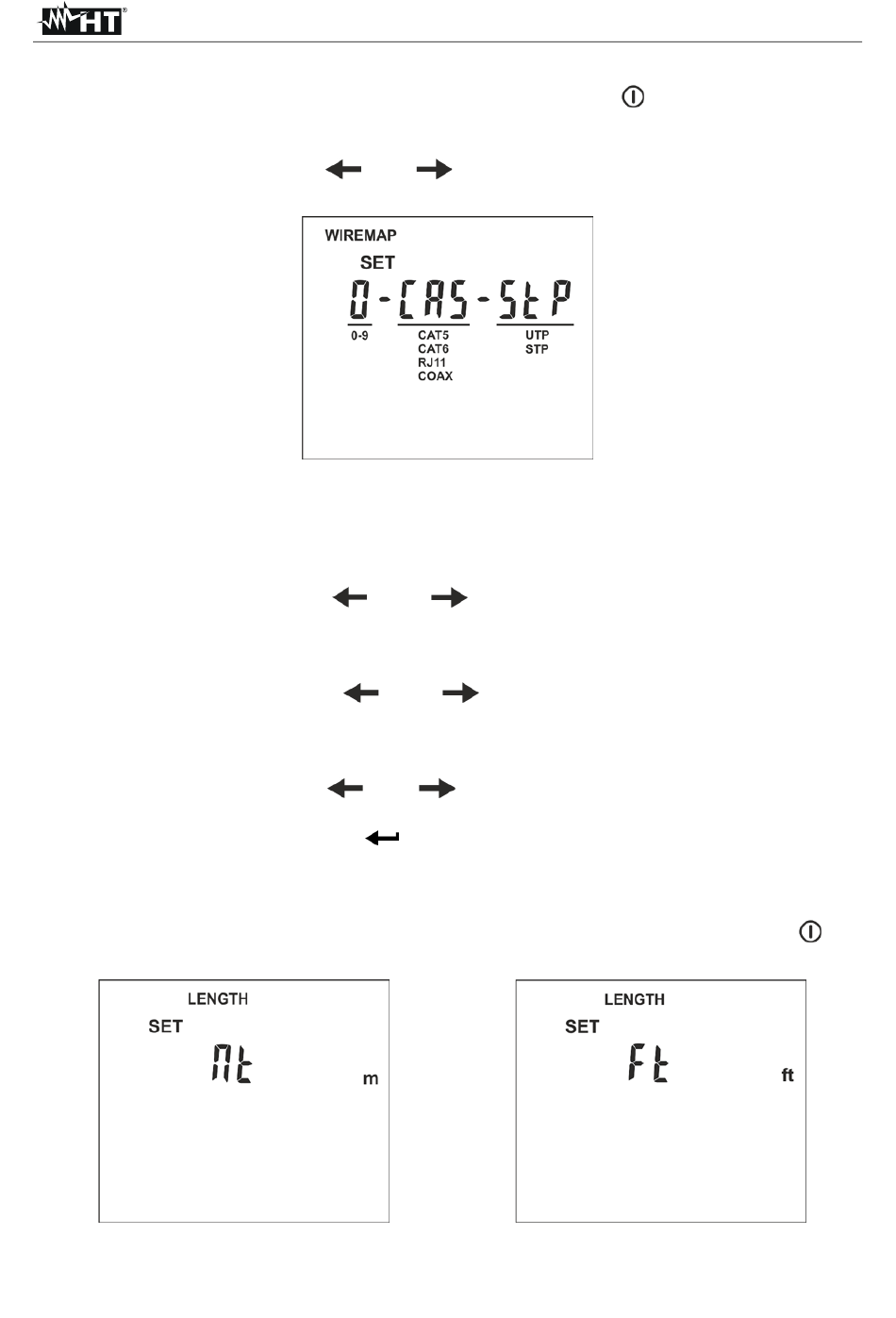

Abb. 5: Einstellung des Kabeltyps
blinkt auf dem Display.
"
oder
–
Abb. 6: Einstellung der Messeinheit Länge
bis die Bildschirmseite in der Abb. 5
"
oder zur Auswahl des Wertes zwischen den
oder zur Auswahl des Kabeltyps unter den
zur Auswahl der möglichen Optionen. StP
, um alle Einstellungen zu speichern und zur
linke Seite erscheint im Display.
