4. NOMENKLATUR

4.1. BESCHREIBUNG DES GERÄTS
4.2.

BESCHREIBUNG DER SYMBOLE AUF DER ANZEIGE

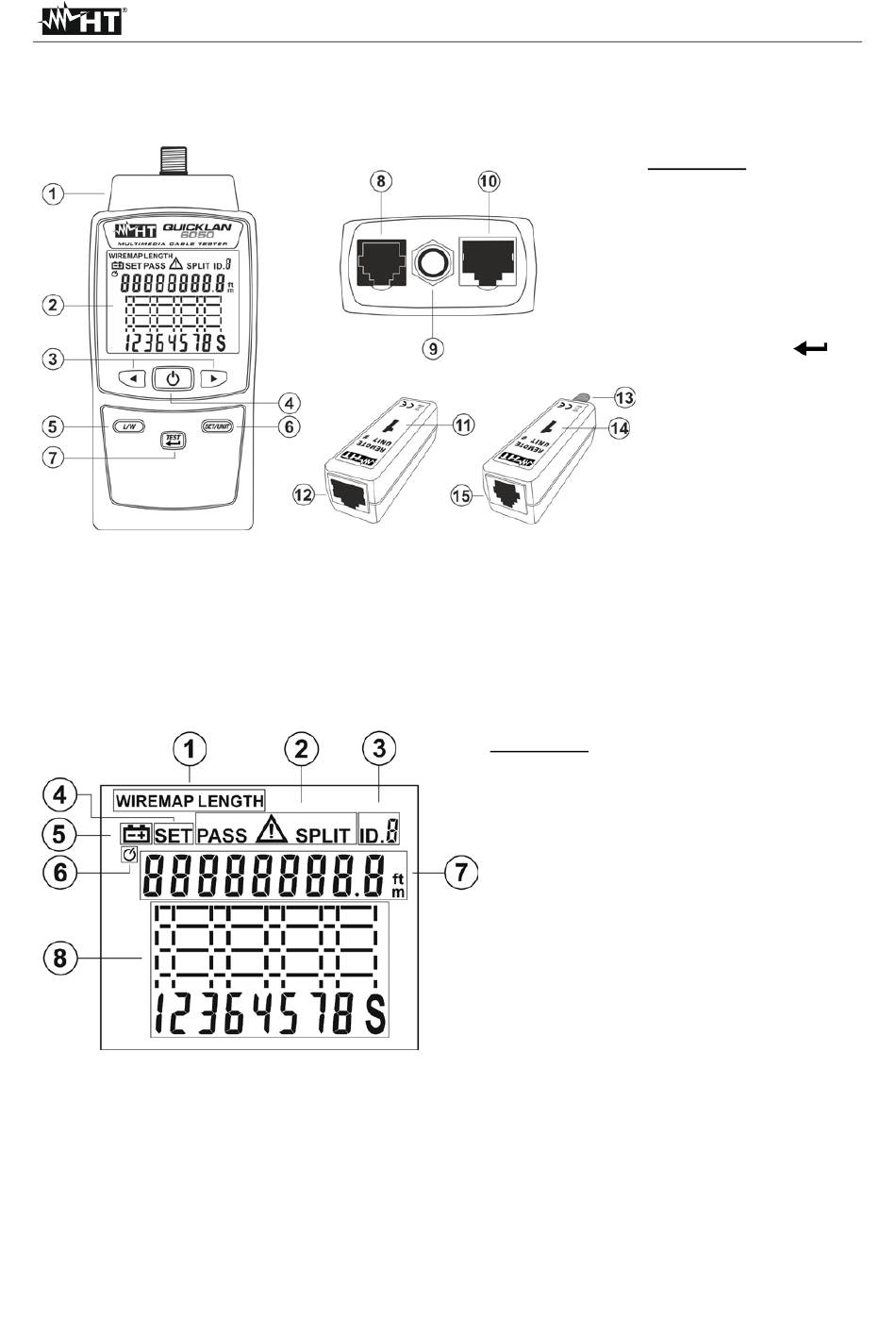

Abb. 1: Beschreibung des Geräts
Abb. 2: Beschreibung der Symbole auf der Anzeige
LEGENDE:
1. Testsymbole Abbildung/Länge
2. Testsymbole Bestanden, Fehler,
Split
3. Kennzeichnung ID Kodierstecker
4. Symbol SET
5. Symbol für niedrigen Batteriestand
6. Symbol Auto Power Off (APO)
7. Display mit Angabe der Länge und
Zustand der Kabel-Paare
8. Graphisches Display zur Anzeige
der Fehlerbedingungen
DE - 4
QUICKLAN 6050
LEGENDE:
1. Abschnitt
Eingangsstecker
2. LCD-Anzeige
3. Pfeiltasten
4. Taste ON/OFF
5. Taste L/W
6. Taste SET/UNIT
7. Taste TEST/
8. Stecker RJ11
9. Stecker F
10. Stecker RJ45
11. Kodierstecker
für RJ45 Kabel
12. Anschluss RJ45
13. Stecker F
14. Kodierstecker
für RJ11
COAX Kabel
15. Anschluss RJ11
#1
#1
und
