HT Instruments QUICKLAN6050 Bedienungsanleitung

HT Instruments QUICKLAN6050 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

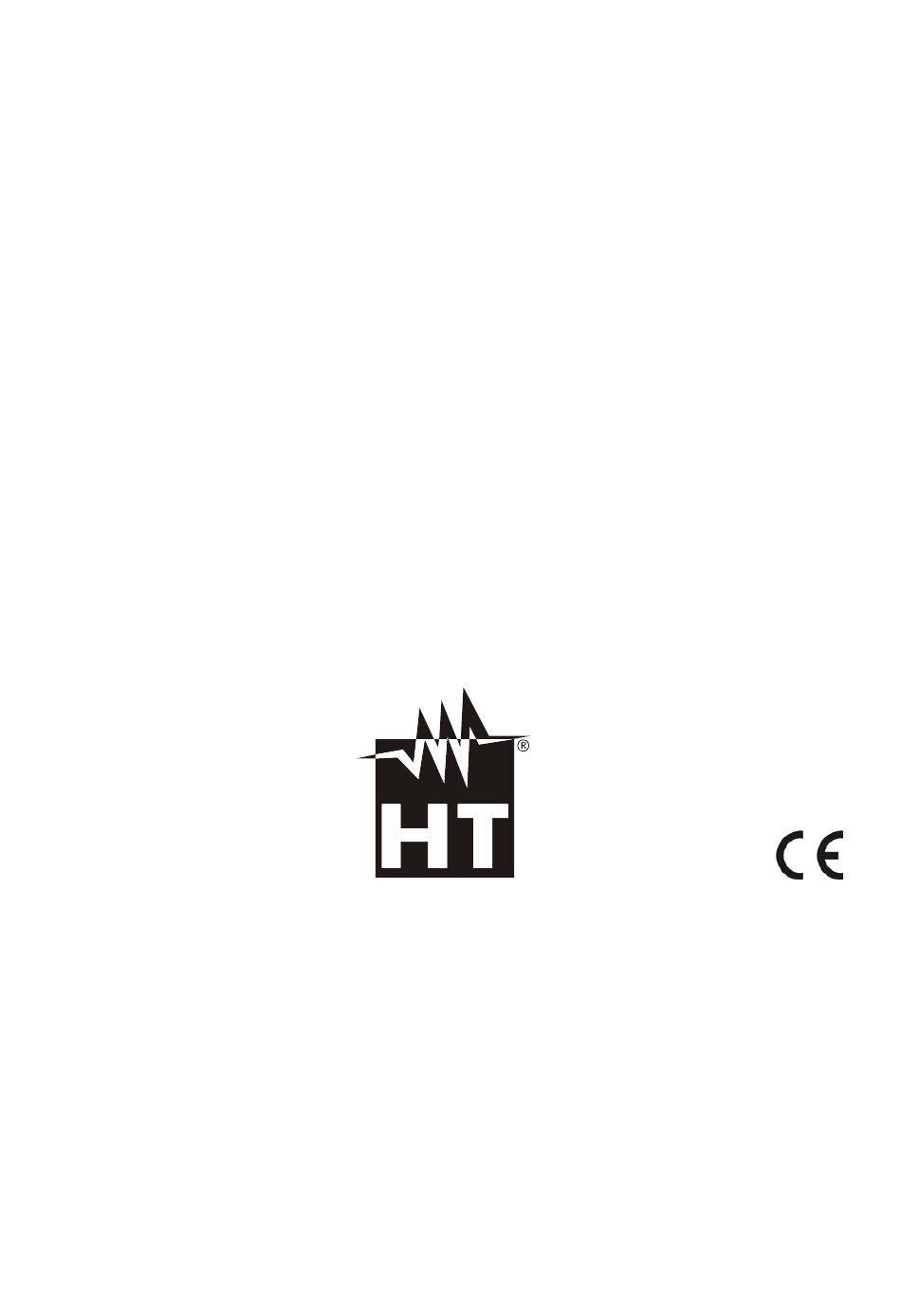

DEUTSCH
Bedienungsanleitung
 Copyright HT ITALIA 2017
Ausführung DE 2.00 - 04/04/2018
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT Instruments QUICKLAN6050

Inhaltszusammenfassung für HT Instruments QUICKLAN6050

  • Seite 1 DEUTSCH Bedienungsanleitung  Copyright HT ITALIA 2017 Ausführung DE 2.00 - 04/04/2018...

  • Seite 2: Inhaltsverzeichnis

    QUICKLAN 6050 Inhalt: SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorbereitende Instruktionen ....................2 1.2. Während des Gebrauchs....................2 1.3. Nach dem Gebrauch ......................2 ALLGEMEINE BESCHREIBUNG ................. 3 VORBEREITUNG ZUM GEBRAUCH ................3 3.1. Vorbereitende Prüfung ...................... 3 3.2. Versorgung des Messgeräts ....................3 3.3.

  • Seite 3: Sicherheitsvorkehrungen Und -Verfahren

    QUICKLAN 6050 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht den Sicherheitsnormen für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Geräts müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist.

  • Seite 4: Allgemeine Beschreibung

    QUICKLAN 6050 2. ALLGEMEINE BESCHREIBUNG Das Modell QUICKLAN6050 ermöglicht Tests an Verkabelungen von LAN-Netzen, Telefonkabeln und Koaxialkabeln. Das Gerät hat die folgenden Eigenschaften: • Prüfung auf Verkabelungsfehler an LAN-Netzen mit RJ45 Stecker in CAT5 und CAT6. • Prüfung auf Verkabelungsfehler an Telefonleitungen mit RJ11 Stecker.

  • Seite 5: Nomenklatur

    QUICKLAN 6050 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. Abschnitt Eingangsstecker 2. LCD-Anzeige 3. Pfeiltasten 4. Taste ON/OFF 5. Taste L/W 6. Taste SET/UNIT 7. Taste TEST/ 8. Stecker RJ11 9. Stecker F 10. Stecker RJ45 11. Kodierstecker für RJ45 Kabel 12.

  • Seite 6: Beschreibung Der Funktionstasten

    QUICKLAN 6050 4.3. BESCHREIBUNG DER FUNKTIONSTASTEN 4.3.1. ON/OFF Taste Drücken Sie die Taste zum Einschalten oder Ausschalten des Geräts. Alle LCD Display-Segmente werden kurz angezeigt. Die Taste wird auch zur Einstellung der Parameter des Geräts benutzt (siehe § 5.1). 4.3.2. Pfeiltasten Die Pfeiltasten werden zur Einstellung der Parameter des Geräts (siehe §...

  • Seite 7: Anweisungen Zum Gebrauch

    QUICKLAN 6050 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. GERÄTE-EINSTELLUNGEN 5.1.1. Auto Power Off Funktion 1. Drücken Sie die Taste und schalten Sie damit das Gerät ein. 2. Drücken und halten Sie die Taste SET/UNIT für 3 Sekunden. Die Bildschirmseite in Abb. 3 linke Seite erscheint im Display: –...

  • Seite 8: Einstellung Des Kabeltyps

    QUICKLAN 6050 5.1.3. Einstellung des Kabeltyps 1. Drücken Sie die Taste und schalten Sie damit das Gerät ein. 2. Drücken und halten Sie die Taste SET/UNIT für 3 Sekunden. Die Bildschirmseite in Abb. 3 linke Seite erscheint im Display. – 3.

  • Seite 9: Prüfung Der Kabel-Abbildung Mit Rj45 Stecker

    QUICKLAN 6050 2. Drücken Sie die Pfeiltasten oder zur Auswahl der Messeinheit (Meter) “ ” oder (foot), blinkend im Display. “ ” 3. Drücken Sie die Taste TEST/ , um die Einstellung zu speichern und zur Hauptseite zurück zu kehren. 5.2.

  • Seite 10: Ergebnisse Der Verdrahtungs-Prüfung

    QUICKLAN 6050 • Die Verbindung Kodierstecker korrekten Durchführung des Tests notwendig. • Verbinden Sie das Gerät nur mit nicht aktiven (nicht unter Spannung stehenden) Kabeln. Verbindungen mit aktiven Telefonleitungen oder Datennetzen können das Gerät beschädigen. 5.2.1. Ergebnisse der Verdrahtungs-Prüfung Situation Beschreibung Anzeige Korrekt durchgeführter Test...

  • Seite 11: Vertauschtes Paar

    QUICKLAN 6050  Kabel 1 des Paares 1-2 kurzgeschlossen Kabel 8 des Paares 7-8 Symbol im Display  Kabel 3 des Paares 3-6 kurzgeschlossen KURZGESCHLOSSENE den Kabeln 4 und 5 des KABEL Paares 4-5  Kabel des Paares 4-5 kurzgeschlossen Kabel des Paares 3-6 Symbol im Display...

  • Seite 12: Fehlerbeschreibung Split-Paare

    QUICKLAN 6050 Die Entsprechung Pin zu Symbol im Display Pin wird behalten, aber die Geteilte Paare Kabel der Paare 3-6 und 4- (SPLIT PAIRS) 5 sind physisch gekreuzt ACHTUNG • Das Gerät identifiziert den Fehler SPLIT und lässt die betroffenen Paare blinken, und die Meldung SPLIT erscheint im Display.

  • Seite 13: Prüfung Der Kabel-Verdrahtung Mit Rj11 Stecker

    QUICKLAN 6050 Kodierstecker (z.B.: #3) und verwenden sie die Patch-Kabel, wie in der Abb. 9 gezeigt. Abb. 9: Verbindung des Gerätes mit mehreren Kodiersteckern 5. Drücken sie die Taste SET/UNIT zur Auswahl der aktuellen Kodierstecker (z.B.: #3) 6. Drücken Sie die Taste TEST/ , um den Test des zu prüfenden Kabels durchzuführen.

  • Seite 14: Prüfung Der Verdrahtung Von Coax Kabeln Mit F Stecker

    QUICKLAN 6050 Abb. 11: Anzeige vom korrekten Testergebnis am Kabel mit RJ11 Stecker 5. Drücken Sie die Taste L/W zur Anzeige der Kabellänge (siehe §). ACHTUNG • Die Verbindung mit der Kodierstecker ist zur korrekten Durchführung des Tests notwendig. • Verbinden Sie das Gerät nur mit nicht aktiven (nicht unter Spannung stehenden) Kabeln.

  • Seite 15: Messung Der Kabellänge

    QUICKLAN 6050 Abb. 13: Anzeige des Tests am COAX Kabel mit F Stecker 5. Drücken Sie die Taste L/W zur Anzeige der Kabellänge (siehe § 5.5). ACHTUNG • Die Verbindung Kodierstecker korrekten Durchführung des Tests notwendig. • Verbinden Sie das Gerät nur mit nicht aktiven (nicht unter Spannung stehenden) Kabeln.

  • Seite 16: Kalibration Der Kabellänge

    QUICKLAN 6050 7. Drücken Sie die Pfeiltasten  oder  zur Anzeige der Messung der Länge der restlichen Paare des zu prüfenden Kabels RJ45 (Paare “ ” “ ” “ ” “ ” für Kabel RJ11). “ ” 5.5.1. Kalibration der Kabellänge Um genaue Messungen zu erhalten, können sie das Gerät auf das spezifische Kabel kalibrieren.

  • Seite 17: Wartung Und Pflege

    QUICKLAN 6050 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN 1. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit.

  • Seite 18: Technische Daten

    QUICKLAN 6050 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Eingangsstecker; RJ45, RJ11, COAX (F) Kabeltyp RJ45: UTP, STP Kategorie: CAT5, CAT6 Bezugsnormen: TIA/EIA 568B Ermittelbare Verkabelungsfehler: offene, kurzgeschlossene, vertauschte, gekreuzte gelöste Verdrillungen, Split Pairs Maximale Betriebshöhe: 2000m Längenbereich (1): 10m ÷ 250m (30ft ÷ 750ft) Auflösung: 0.1m (ft) ±(10%Abl + 1.0m) ;...

  • Seite 19: Service

    QUICKLAN 6050 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie für 1 Jahr auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen.
