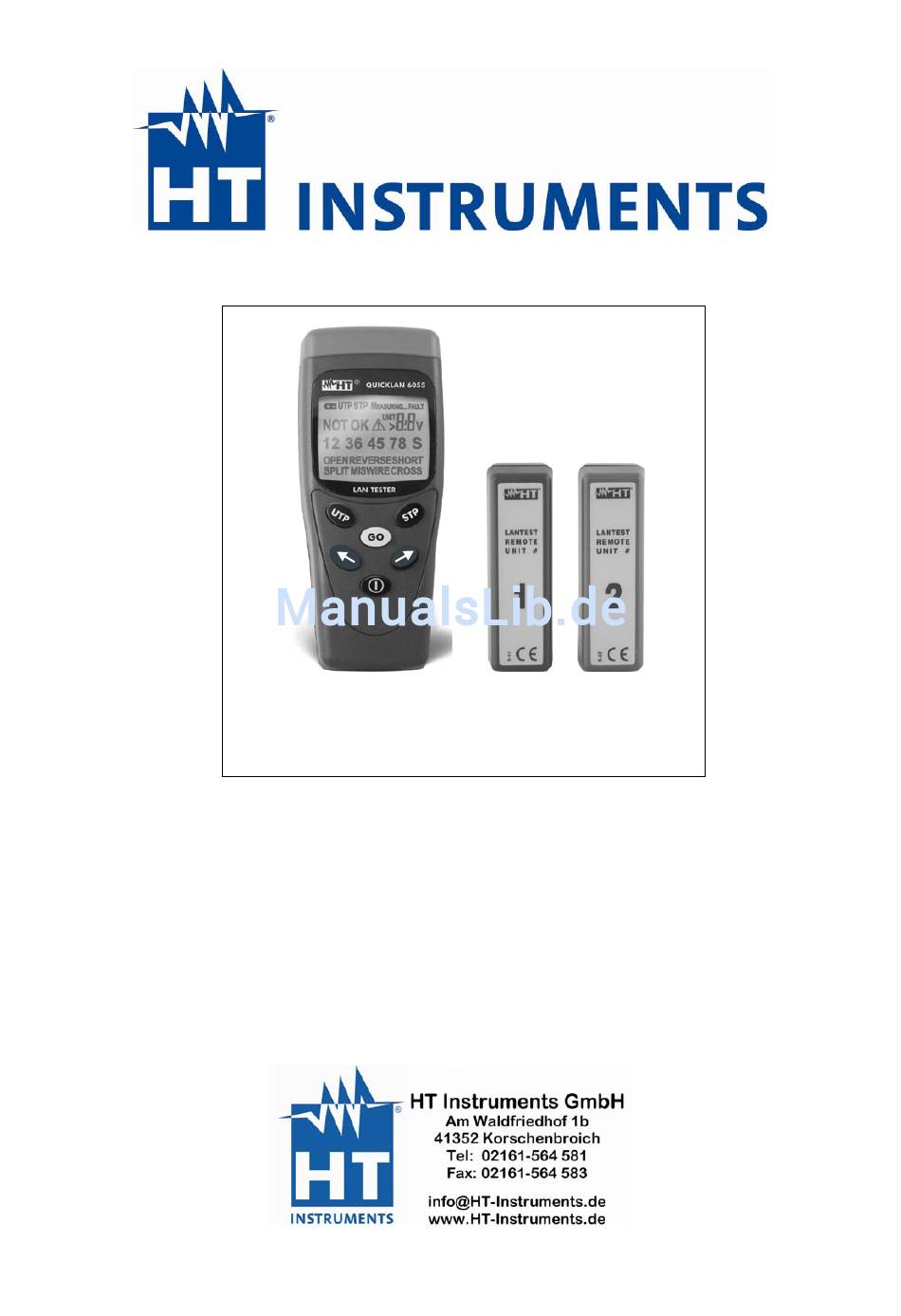

QUICKLAN
HT6055
BEDIENUNGSANLEITUNG
© Copyright HT-ITALIA
Release EN 08/2007
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT Instruments QUICKLAN HT6055

Inhaltszusammenfassung für HT Instruments QUICKLAN HT6055

  • Seite 1 QUICKLAN HT6055 BEDIENUNGSANLEITUNG © Copyright HT-ITALIA Release EN 08/2007...

  • Seite 2: Inhaltsverzeichnis

    QuickLAN 6055 Inhalt : SICHERHEITSHINWEISE ......................2 1.1. Vorbereitung........................2 1.2. Während des Gebrauchs ....................2 1.3. Nach dem Gebrauch ......................2 ALLGEMEINE BESCHREIBUNG ..................... 3 VORBEREITUNGEN FÜR DEN GEBRAUCH ................4 3.1. Vorabprüfung........................4 3.2. Stromversorgung....................... 4 3.3. kalibrierung........................4 3.4.

  • Seite 3: Sicherheitshinweise

    QuickLAN 6055 1. SICHERHEITSHINWEISE 1.1. VORBEREITUNG • Dieses Gerät sollte nur von ausgewiesenen Fachkräften benutzt werden • Sie müssen die üblichen Sicherheitsbestimmungen einhalten die Sie vor gefährlichen elektrischen Strömen schützen und das Gerät vor unsachgemäßem Gebrauch schützen sollen. • Testen Sie keinen und schließen Sie das Gerät auch an keinen Stromkreis an •...

  • Seite 4: Allgemeine Beschreibung

    QuickLAN 6055 2. ALLGEMEINE BESCHREIBUNG Das Quicklan ist ein effektiver Kabeltester für LAN Netzwerkkabel der Kategorie (CAT 5, CAT 5E, CAT 6, CAT 7) und kann folgende Fehler detektieren bzw. Verdrahtungen an STP (geschirmte Kabel) und UTP (ungeschirmten) Kabeln überprüfen: ●...

  • Seite 5: Vorbereitungen Für Den Gebrauch

    QuickLAN 6055 3. VORBEREITUNGEN FÜR DEN GEBRAUCH 3.1. VORABPRÜFUNG Dieses Instrument wurde vor dem Versand mechanisch und elektrisch überprüft. Es wurden alle möglichen Maßnahmen getroffen, damit Sie das Gerät in perfektem Zustand erhalten. Nichtsdestotrotz empfehlen wir eine schnelle Überprüfung (beim Transport könnte es eventuell zu Beschädigungen gekommen sein).

  • Seite 6: Anwendung

    QuickLAN 6055 4. ANWENDUNG 4.1. BESCHREIBUNG DES MESSGERÄTES 4.1.1. Vorderansicht LEGENDE: 1. R45 Anschluss 2. LCD Anzeige 3. UTP Taste 4. Start Taste 5. Pfeil Tasten 6. AN /AUS 7. STP Taste 8. Kodierstecker #1 und # 2 Fig. 2: Instrumenten Beschreibung 4.1.2.

  • Seite 7: Messungen Durchführen

    QuickLAN 6055 5. MESSUNGEN DURCHFÜHREN 5.1. KABELTEST 1. Drücken Sie die oder Taste um den Kabeltyp auszuwählen. (siehe 4.1.3.) 2. Schliessen Sie das zu untersuchende Kabel an das Quicklan an und das andere Ende an den Kodierstecker ( falls notwendig mit Hilfe des Patchkabels). 3.

  • Seite 8: Split Pairs (Geteilte Paare)

    QuickLAN 6055 5.2. SPLIT PAIRS (GETEILTE PAARE) Vorbemerkung: Ein LAN Kabel besteht üblicherweise aus 8 Leitern, wobei je 2 Leiter miteinander verdrillt sind. Dadurch ergeben sich 4 Paare: 1-2, 3-6, 4-5 und 7-8. Ein geteiltes Paar ist vorhanden, wenn ein Draht eines Paares versehentlich mit einem Draht eines anderen Paares verdrillt wurde.

  • Seite 9: Kabelfehler

    QuickLAN 6055 5.3. KABELFEHLER Kabelfehler Beschreibung Visualisierung Verdrahtungsplan Ein oder beide Kabel OPEN PAIR sind unterbrochen (offene Kabel) oder nicht angeschlossen Das Kabelpaar ist REVERSED PAIR gekreuzt. (gekreuztes Paar) zwei Kabel sind SHORTED CABLES miteinander (kurzgeschlossene kurzgeschlossen Kabel) TRANSPOSED 2 Kabelpaare sind (CROSSED) PAIRS gekreuzt (gekreuzte Paare)

  • Seite 10: Technische Spezifikationen

    QuickLAN 6055 6. TECHNISCHE SPEZIFIKATIONEN 6.1. TECHNISCHE MERKMALE 6.1.1. Anschluss LAN Anschluss Eingang RJ45 6.1.2. Überprüfbare Kabeltypen Kabeltyp UTP, STP, FTP, etc Kategory 3, 5, 5E, 6, 7, etc. Länge bis zu 200m (1) (1) Beim Split PairTest muss das Kabel mindestens 1m lang sein 6.2.

  • Seite 11: Service

    QuickLAN 6055 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Gerät gekauft haben.
