Anschließen
Schließen Sie den CLASSIK AFEKT mithilfe des mitgelieferten Netzkabels an das Netz an.
WICHTIG:
Schalten Sie die Stromversorgung erst ein, nachdem Sie alle anderen Komponenten
angeschlossen haben.

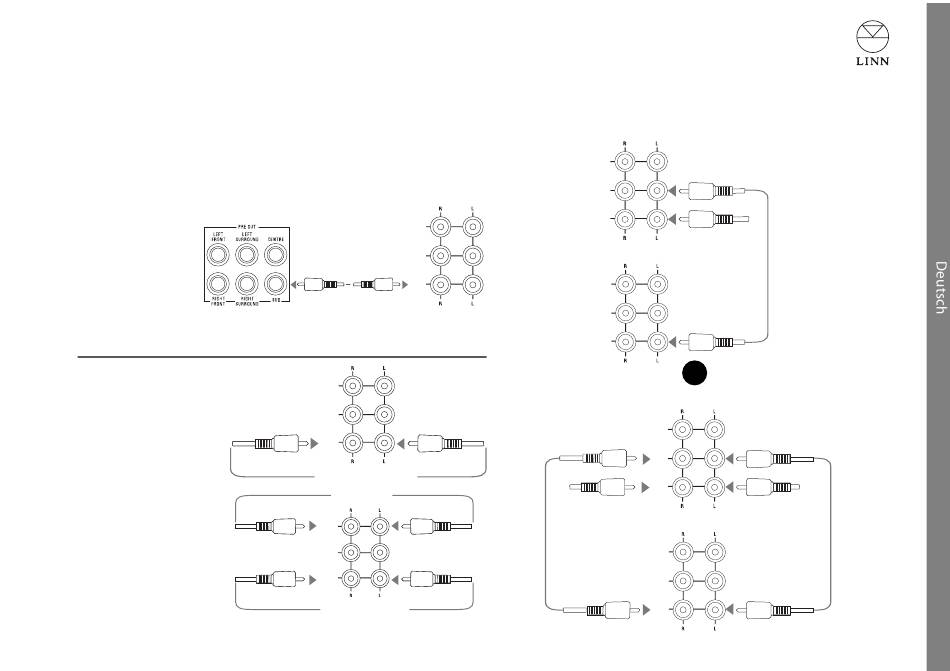

Anschließen an ein CLASSIK MOVIE SYSTEM von Linn
1. Verbinden Sie ein
Ende des mitgelieferten
CLASSIK MOVIE SYSTEM
Cinchkabels mit dem
Anschluss SUB auf der
Rückseite des
CLASSIK MOVIE SYSTEM.
2. Verbinden Sie das
andere Ende entweder
mit dem Eingang L LINE
INPUT oder R LINE INPUT
der CLASSIK AFEKT.
Anschlusshinweise für
erfahrene Anwender
Anschließen an einen
Stereovorverstärker,
wenn große Lautsprecher
(umfassender Frequenzgang)
verwendet werden
Anschließen an einen
Stereovorverstärker und
eine Endstufe,
wenn kleine
Lautsprecher (mit
begrenztem
Basswiedergabevermögen)
verwendet werden
HINWEIS:
In der obigen Konfiguration mit dem Lautsprecher CLASSIK AFEKT werden keine
Tiefbassfrequenzen an die Hauptlautsprecher übertragen.
CLASSIK AFEKT
FILTERED
OUTPUT
LINE
OUTPUT
LINE
INPUT
FILTERED
OUTPUT
LINE
OUTPUT
LINE
INPUT
vom Stereovorverstärker
FROM STEREO PRE-AMP
zur Endstufe
TO POWER AMP
FILTERED
OUTPUT
LINE
OUTPUT
LINE
INPUT
FROM STEREO PRE-AMP
vom Stereovorverstärker
Anschließen an einen anderen CLASSIK AFEKT
CLASSIK AFEKT 1
FILTERED
OUTPUT
LINE
OUTPUT
LINE
INPUT
vom CLASSIK MOVIE
FROM CLASSIK MOVIE SYSTEM
SYSTEM oder von einer
OR OTHER SURROUND
anderen Surround-Anlage
SOUND SYSTEM
CLASSIK AFEKT 2
FILTERED
OUTPUT
LINE
OUTPUT
LINE
INPUT
oder
OR
CLASSIK AFEKT 1
FILTERED
OUTPUT
LINE
OUTPUT
LINE
INPUT
FROM
vom
STEREO PRE-AMP
Stereovorverstärker
CLASSIK AFEKT 2
FILTERED
OUTPUT
LINE
OUTPUT
LINE
INPUT
FROM
vom
STEREO PRE-AMP
Stereovorverstärker
CLASSIK AFEKT
BASS REINFORCEMENT SPEAKER
OWNER'S MANUAL
