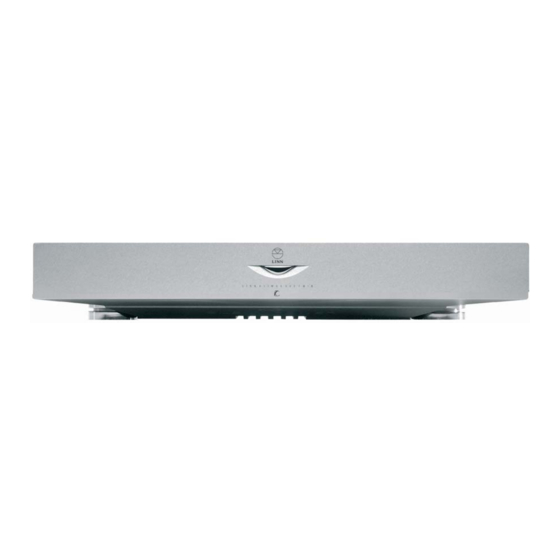

- Seite 1 K L I M A X C H A K R A 5 0 0 T w i n D u a l e L a u t s p r e c h e r e n d s t u f e B e d i e n u n g s a n l e i t u n g D e u t s c h...
- Seite 2 Metallstruktur sichtbar macht. Hierdurch wird jedem einzelnen Gerät ein individueller Charakter verliehen, auf den der Besitzer mit Recht stolz sein kann. Linn Kunden sollten sich der Tatsache bewusst sein und verstehen, dass die Oberfläche der Geräte unterschiedlich ausfallen kann. Eine solche Abweichung ist das natürliche Ergebnis der körnigen Metallstruktur und weist auf ein außergewöhnliches Produkt hin, dessen...
-
Seite 3: Wichtige Sicherheitsinformationen
Dieses Gerät wird mit einem Netzstecker, der nicht neu verdrahtet werden kann, für das jeweilige Bestimmungsland ausgeliefert. Ersatznetzkabel können Sie bei Ihrem Linn Fachhändler erwerben. Sollte der Stecker ausgewechselt werden müssen, gehen Sie vorsichtig vor. Ein Stecker mit blanken Leitern ist gefährlich, wenn der Stecker an eine Steckdose angeschlossen ist. -
Seite 4: Allgemeine Sicherheitsanweisungen
Wichtige Sicherheitsinformationen Allgemeine Sicherheitsanweisungen Lesen Sie die Anweisungen. Lesen Sie die Sicherheitsanweisungen und die Bedienungsanleitung, bevor Sie das Gerät bedienen. Bewahren Sie die Bedienungsanleitung auf. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung auf, um später darin nachlesen zu können. Beachten Sie die Warnhinweise. Berücksichtigen Sie alle Warnhinweise am Gerät und in der Bedienungsanleitung. Befolgen Sie die Anleitungen. -
Seite 5: Ce-Konformitätserklärung
Wichtige Sicherheitsinformationen CE-Konformitätserklärung Linn Products Ltd erklärt, dass dieses Produkt die Anforderungen der Niederspannungsrichtlinie 73/23/EWG und der Richtlinie über elektromagnetische Verträglichkeit 89/336/EWG erfüllt, die durch die Richtlinien 92/31/EWG und 93/68/EWG geändert wurde. Die Konformität des bezeichneten Produkts mit den Bestimmungen der Richtlinie 73/23/EEC (Niederspannungsrichtlinie) ist durch vollständige Erfüllung der folgenden Normen nachgewiesen:... - Seite 6 Aufzeichnung oder mittels sonstiger Verfahren ohne die vorherige schriftliche Genehmigung des Verlags übertragen werden. Druck im Vereinigten Königreich KLIMAX, Linn und das Linn Logo sind eingetragene Marken von Linn Products Limited. CHAKRA ist eine Marke von Linn Products Limited. NEUTRIK ist eine eingetragene Marke der NEUTRIK AG WBT ist eine eingetragene Marke der WBT-Industrie GmbH British Registered Design –...
-
Seite 7: Inhaltsverzeichnis
Inhalt Einleitung Merkmale Blick Ins Innenleben Der Klimax Chakra 500 Twin Gehäuse Netzteil Audioschaltungen Chakra Im Detail Ausgangsstrom Und Schutz Installation Wärmeentwicklung Netzspannung Betrieb Netzspannung Und Leistung Netzspannung Und Ausgangsleistung Eingänge Und Ausgänge Bedienung Allgemeines Signalerkennung Schutzfunktion Technische Daten Garantie Und Kundendienst... -
Seite 8: Einleitung
Engagement, die Wiedergabequalität unserer Produkte ständig zu verbessern. Einfach ausgedrückt, ist die KLIMAX CHAKRA 500 Twin wohl die beste zweikanalige Endstufe, die Linn bis heute gefertigt hat, und wir sind überzeugt, dass sie Ihnen über viele Jahre einen ständig wachsenden Hörgenuss bieten wird. -
Seite 9: Merkmale
Anordnung und das Vollprofilaluminiumgehäuse, das beide trennt, werden die Audioschaltungen sehr effektiv vom Netzteil isoliert. Die kompakte Gehäuseform der KLIMAX CHAKRA 500 Twin spiegelt unsere Absicht wider, den Signalweg so kurz und einfach wie möglich zu gestalten. Wir haben dieses Prinzip bei der Entwicklung der Klimax konsequent angewendet, und als Folge entstanden hochdichte Schaltungen, die absolut minimales elektrisches Rauschen erzeugen und empfangen. -
Seite 10: Netzteil
Merkmale Netzteil Die meisten Endstufen enthalten einen großen Transformator, einen Gleichrichter und Speicherkondensatoren, die häufig so groß wie der Transformator selbst sind. Hochleistungsverstärker sind darüber hinaus mit Spannungsreglern ausgestattet, mit denen die den Verstärkerschaltungen zugeführte Leistung unabhängig von der Eingangsspannung oder der Ausgangslast auf einem konstanten Wert gehalten wird. - Seite 11 Der Transformator in der KLIMAX CHAKRA 500 Twin passt in einen Würfel mit einer Kantenlänge von 40 mm (1,5 Inch). In der KLIMAX CHAKRA 500 Twin kann der Transformator 1000 Watt liefern (bei 50/60 Hz könnte er nur etwa 5 Watt bereitstellen).
-
Seite 12: Audioschaltungen
Merkmale Audioschaltungen Bei Linn sind wir bemüht, alle unsere Produkte kontinuierlich zu verbessern, und aus diesem Grund setzen wir geeignete Techniken ein, um unsere Ziele umzusetzen. In der Geschichte der Audioelektronik wurden schon viele großartige Verstärker entwickelt. In einigen wurden Röhren, in anderen Bipolartransistoren, in wieder anderen MOSFETs verwendet. Einige Hersteller schwören auf Class A, andere auf Class AB, einer oder zwei auf Class D, und viele andere bewegen sich... -
Seite 13: Chakra Im Detail
Merkmale CHAKRA im Detail Monolith-Technik kommt im gesamten Linn Modellprogramm zum Einsatz, und zwar sowohl in Form einzelner als auch paralleler Chips, mit denen die Ausgangsleistung erhöht wird. Die CHAKRA Topologie bildet den Höhepunkt von mehr als 5 Jahren kontinuierlicher Entwicklungsarbeit, in deren Mittelpunkt Linns monolithische Audioschaltungen für Hochleistungsendstufen stehen. - Seite 14 Schutzfunktion überhaupt jemals ausgelöst wird oder nicht. Dieser nagende Zweifel, obwohl er häufig unbegründet ist, hat zu Bedenken (und Prahlereien) hinsichtlich des Ausgangsstroms von Verstärkern geführt. Die Ausgangsleistung wird bei der KLIMAX CHAKRA 500 Twin wie bei allen anderen Linn- Verstärkern für 4-Ohm-Lasten angegeben. Dies geschieht nicht, um eine höhere Ausgangsleistung anführen zu können, sondern um zu zeigen, dass unsere Verstärker für den Betrieb an 4-Ohm-Lautsprechern...
-
Seite 15: Installation
Installation Auf Grund der kompakten Bauweise der KLIMAX CHAKRA 500 Twin lässt sich das Gerät einfach installieren. Es können Hochleistungssysteme aus mehreren Verstärkern zusammengestellt werden, was bei konventionell konstruierten Verstärkern mit ähnlicher Leistung wegen ihrer Größe und ihres Gewichts unpraktisch wäre. Das einzigartige Wandmontagesystem kann verwendet werden, um zu verhindern, dass das Audiosystem das Wohnzimmer belegt. -
Seite 16: Netzspannung
Netzspannungen geringerer Güte, so dass sie auch dann mit optimalem Ergebnis arbeitet, wenn die Versorgungsspannung große Unregelmäßigkeiten aufweist. Ein vielleicht noch bedeutenderer Vorteil besteht darin, dass die KLIMAX CHAKRA 500 Twin im Gegensatz zu konventionellen Endstufen das Netz nur sehr gering beeinflusst. Im Gegensatz zu allgemeiner Auffassung fügt ein konventioneller Audioverstärker dem Netz mehr Schaden zu als jedes andere im Haushalt angeschlossene Gerät,... -
Seite 17: Eingänge Und Ausgänge
Es ist zwar höchst unwahrscheinlich, dass es für einen Anwender jemals ein Problem darstellt, falls die maximale Ausgangsleistung der KLIMAX CHAKRA 500 Twin nicht erreicht werden kann. Wenn Sie in einem Teil der Welt leben, in dem die Netzspannung gering ist, wäre es wahrscheinlich in Bezug auf die Leistung vorteilhaft, eine Netzspannung von 200 V oder höher für dieses Produkt zu installieren. -
Seite 18: Bedienung
Die blaue Beleuchtung wird abgedunkelt, wenn Sie die Stromversorgung erstmals einschalten, und sie bleibt abgedunkelt, wenn sich die KLIMAX CHAKRA 500 Twin im Standbymodus befindet. Wenn die Endstufe ein Eingangssignal erfasst, schaltet sie sich ein, und die Beleuchtung leuchtet heller, um diesen Zustand anzuzeigen. -
Seite 19: Technische Daten
Technische Daten Allgemeines Abmessungen 350 mm B x 355 mm T x 60 mm H 13,8" B, 13,9" T, 2,3" H Gewicht 9 kg/19,84 lbs Schutzsystem Sicherung 250 V, T6.3 A Netzspannungsbereich 90 Vac - 126 VAc 200 VAc - 253 VAc Netzfrequenzbereich 50 - 60 Hz Maximale Eingangsleistung... - Seite 20 Technische Daten 7,8 Ω Eingangsimpedanz: Unsymmetrisch 7,8 Ω Symmetrisch Clipping-Eingangspegel: Unsymmetrisch 1.05 V eff. Symmetrisch 2.1 V eff. Signalerkennungsschwellenwert >150 µV Ausgangsanschlüsse: Standard NEUTRIK® Optional Schraub-/Steckanschlüsse Ausgangsleistung 200 W Nennleistung an 4 Ohm 100 W Nennleistung an 8 Ohm Lasttoleranz Bedingungslos stabil an allen Lautsprecherlasten Klirrfaktor...
-
Seite 21: Garantie Und Kundendienst
Sie Ihren Linn Fachhändler nach Linn Garantieprogrammen, die möglicherweise in Ihrem Land in Kraft sind. In Teilen Europas, Amerikas und auf einigen anderen Märkten steht Kunden, die ihren Kauf bei Linn registrieren lassen, möglicherweise eine erweiterte Garantie zur Verfügung. Eine Garantiekarte wird zusammen mit dem Produkt ausgeliefert und sollte nach Abstempelung durch Ihren Fachhändler so schnell... - Seite 22 Garantie und Kundendienst Linn Products Limited Glasgow Road Waterfoot Eaglesham Glasgow G76 0EQ Scotland, UK Phone: +44 (0)141 307 7777 Fax: +44 (0)141 644 4262 Helpline: 0500 888909 Email: helpline@linn.co.uk Website: www.linn.co.uk Linn Incorporated 8787 Perimeter Park Boulevard Jacksonville FL 32216...
