Becherwerke
Bei Ketten- und Zahnradwerken ist
die Sonde so anzubringen, dass der
Abstand zwischen Becher und
Sonde max. 102 mm (4") beträgt. Um
eine Beschädigung der Sonde durch
außermittige Becherbewegungen zu
vermeiden, sollte der Abstand im
schlimmsten Fall mindestens 15 mm
(1/2") betragen.
Struktur des
Hebewerks
95 mm (3.75")
A
Seite 24
Sonde (siehe
Abb. A)
102 mm (4")
Geeignete
Stelle für
Ketten- und
Zahnradwerke.

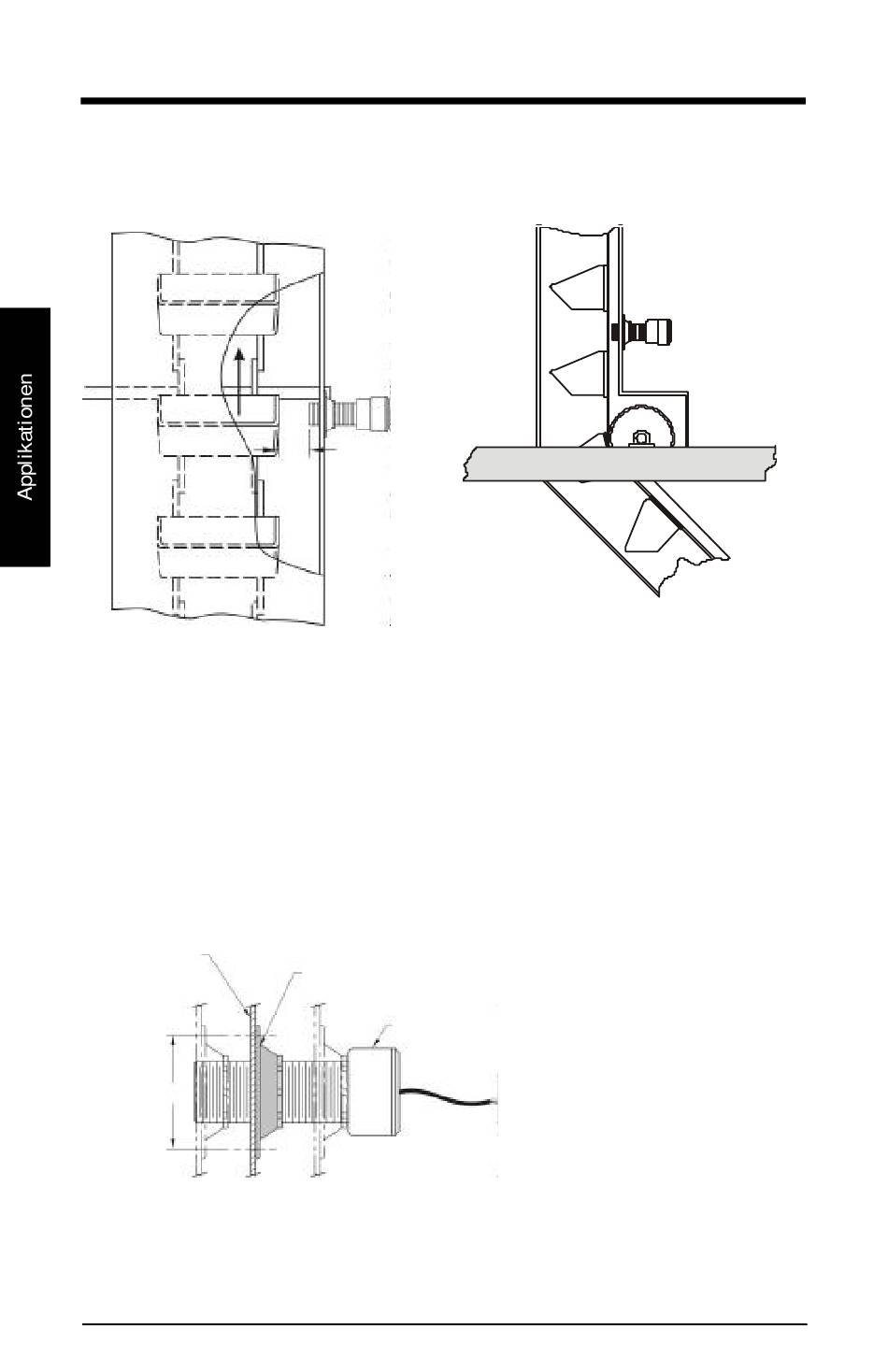

Abbildung A
Montageflansch
und Kontermutter
Sonde
B
C
MFA 4p – BETRIEBSANLEITUNG
Bevorzugter Einbauort für gurtangetriebene
Hebewerke mit 76mm (3") und nicht
metallische Becher mit Metallschrauben.
Bei Metallbechern mit weniger als 76 mm (3")
Abstand ist die Sonde vorn am Ablaufrohr zu
installieren.
Bei Hebewerken mit Metall-
struktur sind 88 mm bis 95 mm (3.5"
bis 3.75") Löcher in die Wand der
Struktur zu bohren. Jede beliebige
Position von 'A' bis 'C' kann
verwendet werden, um den
Abstand zu gewährleisten.
Ablaufrohr
Sonde (siehe
Abb. A)
Winkel und
Gehäuse
Arbeitsfläche
7ML19981FM31
