Schnittstelle Signalgeber

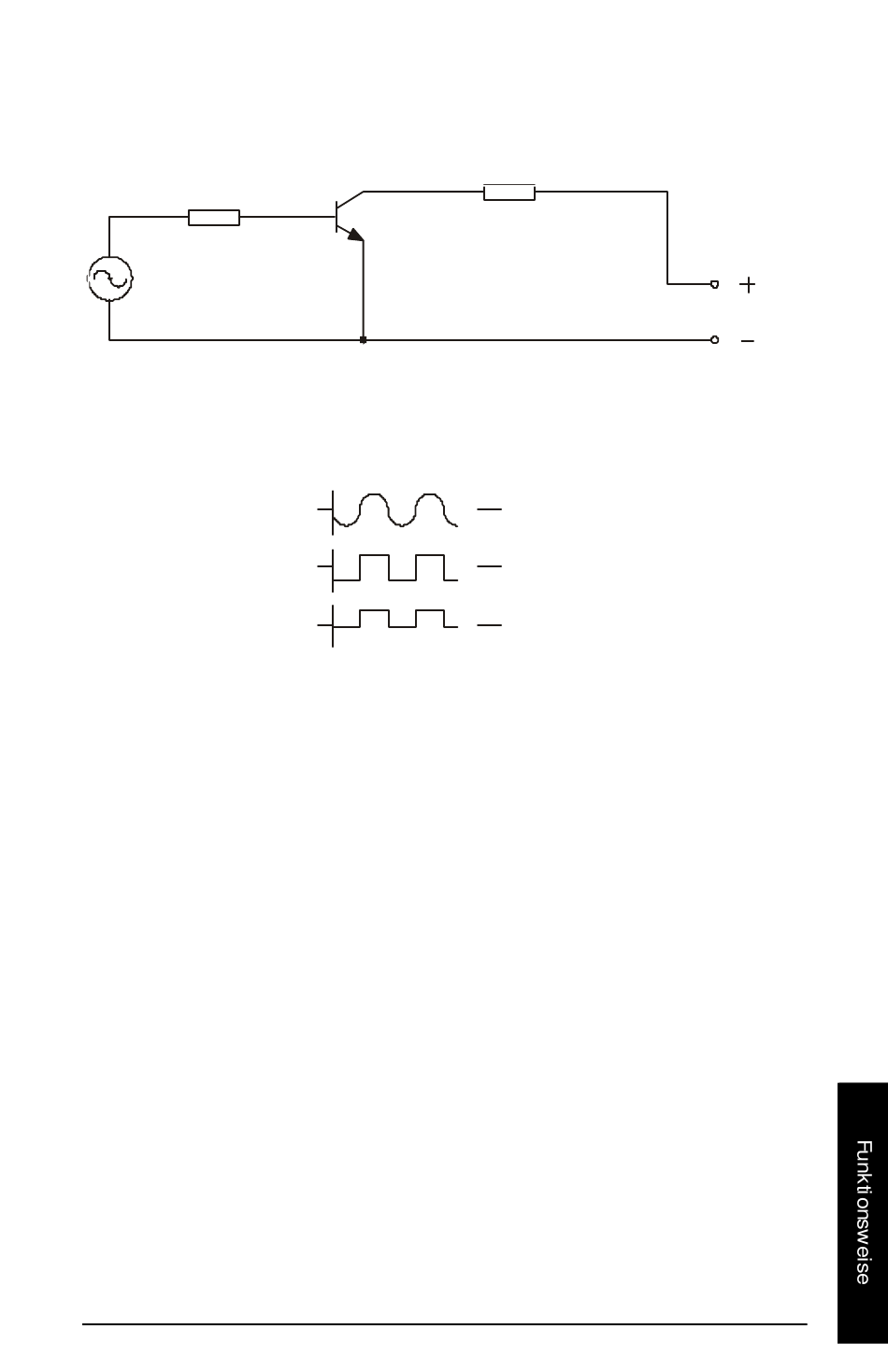

Folgender Schaltkreis kann zur Vereinfachnung von Kalibrierung und Fehlersuche des
MFA 4p verwendet werden.
10K ohm
1/4 W
Signalgeber
Ersatzschaltkreis für Betrieb von Sonde und Vorverstärker.
Einstellung Signalgeber auf:
6 V p-p Sinus
6V p-p Quadrat
3V p Quadrat
7ML1998IFM31
2N4401
MFA 4p – BETRIEBSANLEITUNG
470 bis 620 Ohm
2W
0 V
O V
O V
zum MFA 4p
TB1
8
7
Seite 17
