5 I ns ta llazione d el l'ali ment at ore

L'alimentatore deve essere installato su un supporto concepito appositamente per questo
scopo. Installarlo nella posizione definitiva prima di collegare i cavi e accendere l'unità.
Prima di accendere l'alimentatore, assicurarsi che gli amplificatori di potenza siano spenti e
che il volume del preamplificatore sia disattivato. I diagrammi che illustrano le connessioni
sono riportati nel manuale di istruzioni del prodotto.
Fare molta attenzione quando si solleva o si sposta l'alimentatore perché è molto pesante.
assicurarsi che la superficie sulla quale viene installato sia in grado di sopportarne il peso.

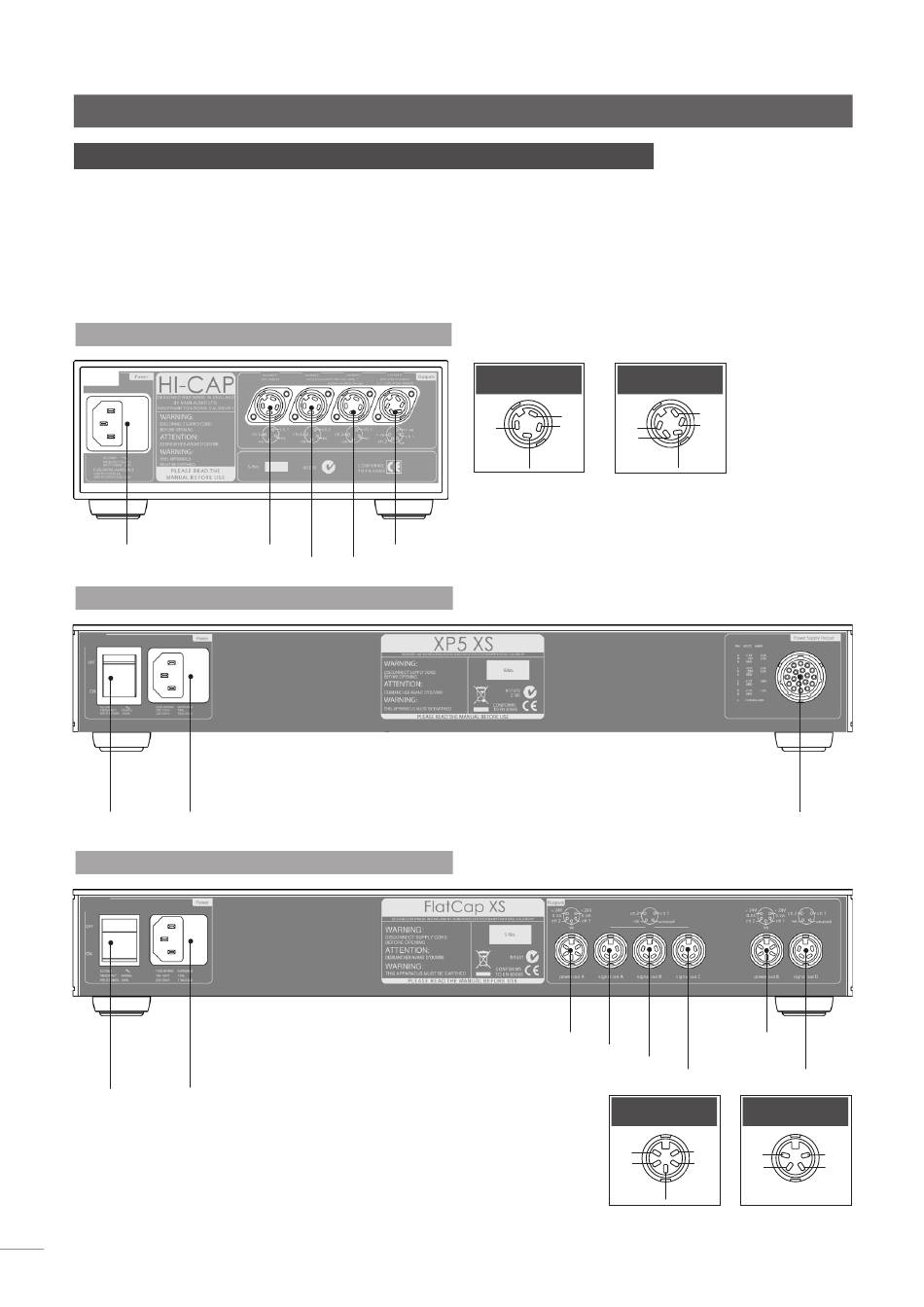

5 . 1 HiCap re tro
ingresso
alimentazione
e fusibile
5 . 2 XP 5 X s p ann ello po st e r io r e
interruttore di ingresso
accensione alimentazi-
one e fusibile
5 . 3 F la t Cap X s re t r o
interruttore di ingresso
alimentazione
accensione
e fusibile
IT4
presa 1 presa 4
presa 2 presa 3
note: L'XP5 XS può essere utilizzato per alimentare i
seguenti dispositivi: CDS3, CDX2, HDX, DAC, NDX e ND5 XS.
Non è possibile utilizzarlo per alimentare il CD555.
Presa 1, 2 e 3
ch1
ch2 nc
-ve
Output di forza motrice A
Uscita del segnale A
Uscita del segnale B
Uscita del segnale C
Presa 4
+ve
ch1
+ve
ch2
-ve
uscita multipla alimentazione
Output
di forza
motrice B
Uscita del
segnale D
output di forza uscita del segnale
motrice a & B a, B, C & D
+ve
+ve
ch2
ch2 ch1
-ve
-ve
ch1
nc
