A limen tator i 5 5 5 P S, S uper C ap e XP S
4 In sta lla zion e
L'alimentatore deve essere installato su un supporto concepito appositamente per questo
scopo. Installarlo nella posizione definitiva prima di collegare i cavi e accendere l'unità. Prima
di accendere l'alimentatore, assicurarsi che gli amplificatori di potenza siano spenti e che il
volume del preamplificatore sia disattivato. I tasti di accensione sono situati sul pannello frontale.
I diagrammi che illustrano le connessioni sono riportati nel manuale di istruzioni del prodotto.
Fare molta attenzione quando si solleva o si sposta l'alimentatore perché è molto pesante.
assicurarsi che la superficie sulla quale viene installato sia in grado di sopportarne il peso.

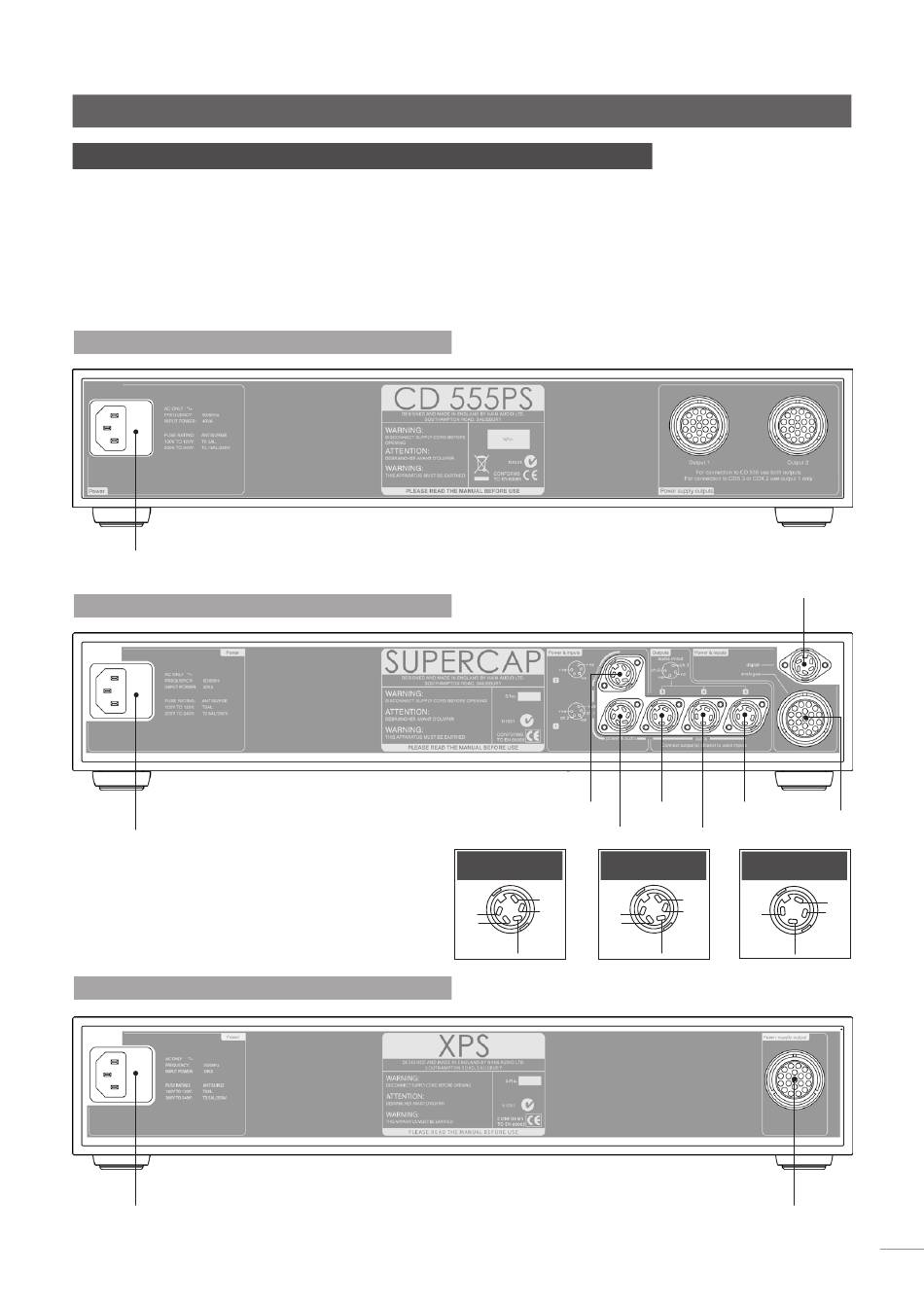

4 . 1 5 5 5 P s re tro
ingresso
alimentazione
e fusibile
4 . 2 s up erCa p re tro
ingresso
alimentazione
e fusibile
4 . 3 X P s ret ro
ingresso di alimentazione
e fusibile
nota: Il 555 PS può essere utilizzato per alimentare i seguenti dispositivi:
CD555, CDS3, CDX2, HDX, DAC, NDX e ND5 XS. Nel caso di CDS3, CDX2,
HDX, DAC, NDX e ND5 XS viene utilizzata solo l'uscita 1.
+ve
ch2
nota: L'XPS può essere utilizzato per alimentare i seguenti
dispositivi: CDS3, CDX2, HDX, DAC, NDX e ND5 XS. Non è
possibile utilizzarlo per alimentare il CD555.
presa 3
presa 2
presa 1
Presa 1 Presa 2
+ve
ch1
+ve
nc
-ve
solo NAC 252
presa 5
solo NAC
252 o
presa 4
SNAXO
Presa 3, 4 e 5
+ve
ch1
nc
ch2 nc
-ve
-ve
uscita di
alimentazione multipla
IT3
