(160) MODEL CS20220 SALTWATER SYSTEM & SAND FILTER PUMP (16") GERMAN 7.5" X 10.3" PANTONE 295U 11/18/2011
Eine unzulässige bzw. unsachgemäße Verbindung von Behälterventil und Klemme
kann verursachen, dass das Ventil und die Klemme durch den Druck aufplatzen
und dies kann ernsthafte Verletzungen, Sachschaden oder den Tod verursachen.

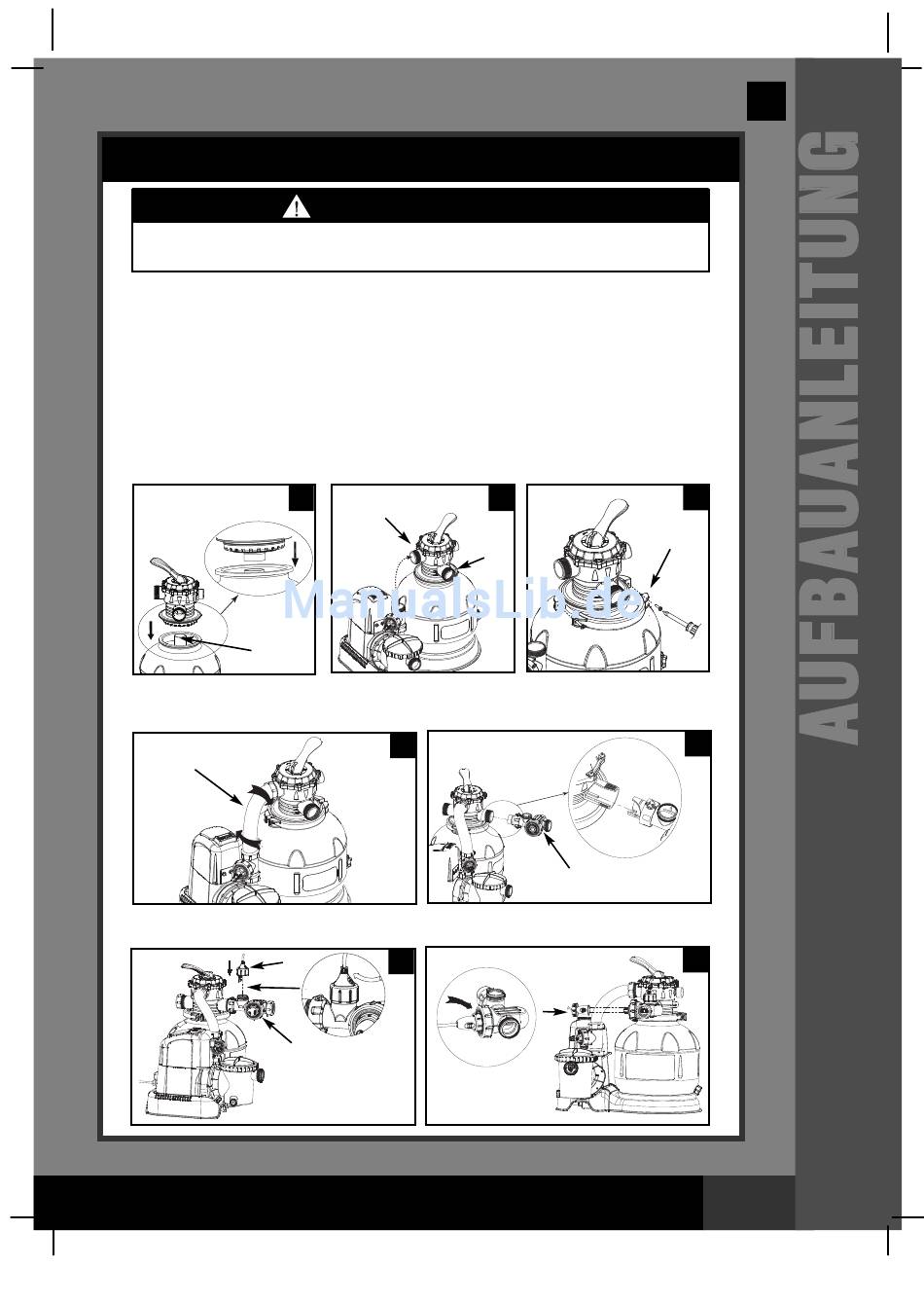

6-Wege-Ventil Montage:
1.
Lassen Sie die 6-Wege-Ventilabdeckung langsam über dem Behälter herab und
versichern Sie sich, dass die Umlaufleitung, welche unter der 6-Wege-Ventilabdeckung
hervorsteht, sicher in die obere Öffnung des Mittelrohres (8) passt (siehe
Zeichnung 19).
WICHTIG: Es befinden sich 3 Schlauchverbindungsöffnungen auf dem 6-Wege-
Ventil, versichern Sie sich, dass die Abflussverbindung (vom Filter zum Pool) auf
dem Ventil in Richtung Pool zeigt, und dass die Einlaufverbindung (vom Motor
zum Ventil) in einer Linie mit dem Motorabfluss steht (siehe dazu Zeichnung 20).
2.
Entfernen Sie die Schrauben des Spannrings und legen Sie den Spannring um den
Tank und dem 6-Wege-Ventil Flansch. Dann geben Sie die Schrauben wieder in den
Spannring und ziehen diese mit einem Schraubenzieher (nicht enthalten) fest (siehe
dazu Zeichnung 21)
3.
Schließen Sie den Verbindungsschlauch (13) zwichen dem Auslass vom 6-Wege-Ventil
und Motorauslass an. Setzen sie die Speicherzelle (22) in den Auslass des 6-Wege-
Ventils. Schrauben sie es vorsichtig fest (siehe dazu auch die Zeichnungen 17 & 18).
13
7.
Schrauben Sie den Durchflusssensor (21) an die Elektrolysezelle, dann stecken Sie den
Netzstecker ein und verschrauben alles (siehe dazu auch die Zeichnungen 24 & 25).
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
AUFBAUANLEITUNG (Fortsetzung)
WARNUNG
19
WASSEREINLAUF
8
22
21
24
22
20
WASSERABFLUSS
22
Deutsch
160B
21
6
23
25
Seite 14
