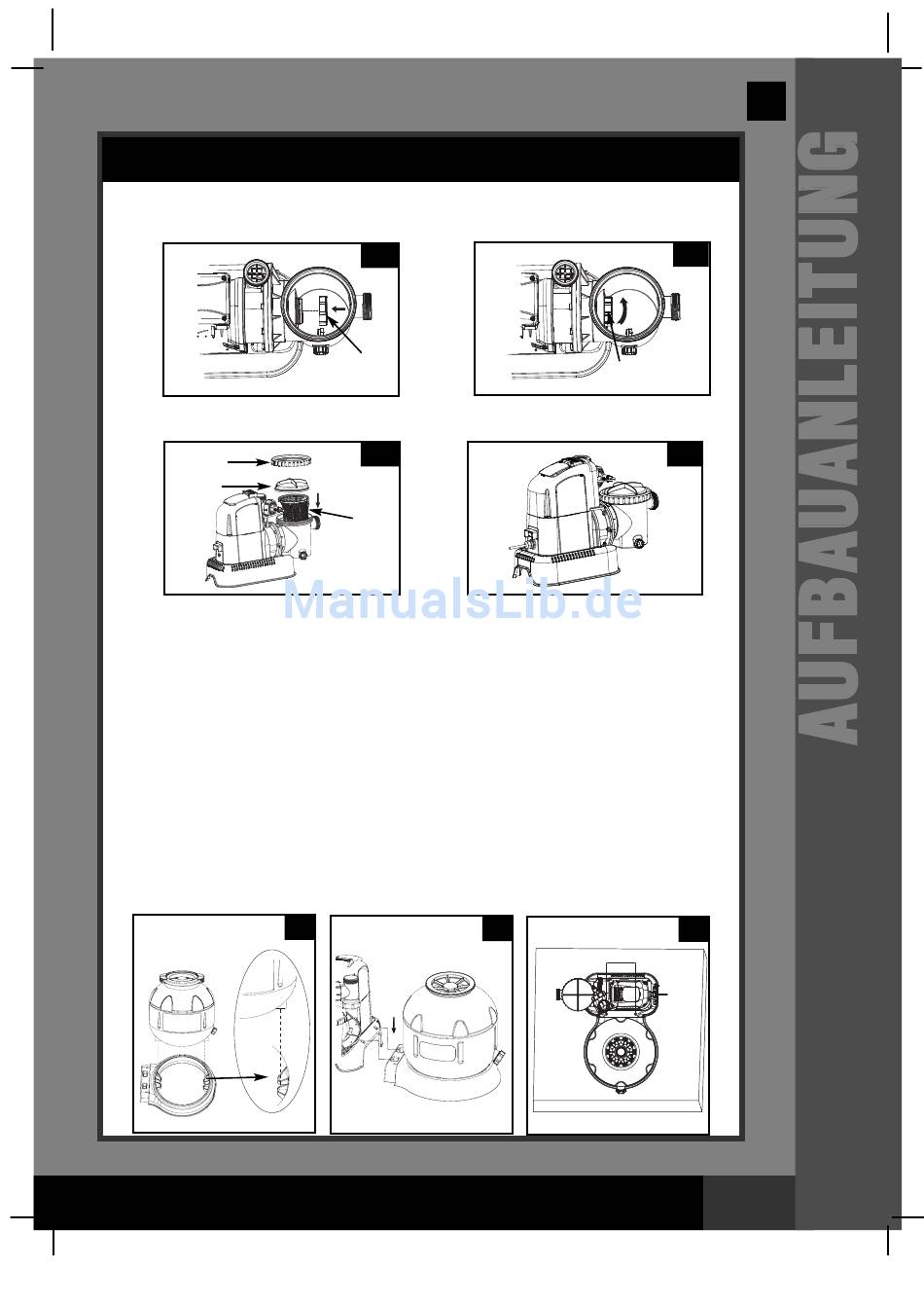

(160) MODEL CS20220 SALTWATER SYSTEM & SAND FILTER PUMP (16") GERMAN 7.5" X 10.3" PANTONE 295U 11/18/2011
4. Drehen Sie die Filtergehäuse-Schraubmanschette (17) im Uhrzeigersinn auf
den Motor-Wassereinlauf (siehe dazu auch die Zeichnungen 12.1 & 12.2).
5. Geben Sie den Korb (16) und die Blattfang-Abdeckung (14) zurück in das
Vorfiltergehäuse (siehe dazu auch die Zeichnungen 13.1 & 13.2).
14
41
Sandbehälter Aufbau:
1.
Platzieren Sie die Basis der Tankauflagerung am gewünschten Standort.
2.
Platzieren Sie den Tank auf der Tankauflagerung (siehe dazu Zeichnung 14.1).
3.
Verbinden Sie die Einbaueinheit des Vorfiltermotors mit dem Behälteraufsatz
(siehe dazu Zeichnung 14.2). BEACHTEN SIE: Versichern Sie sich, dass der
Wassereinlauf des Vorfiltergehäuses in Richtung des Pools zeigt.
WICHTIG: Generell muss die Filterpumpe in permanent aufrechter
Position auf dem Boden oder einer Unterlage sicher befestigt sein.
Erkundigen Sie sich bei den zuständigen Behörden, ob es Vorschriften in
Bezug auf Filterpumpen für überirdische Schwimmbecken gibt. Falls ja,
kann die Filterpumpe auf einer Plattform unter Verwendung der beiden
Befestigungsbohrungen im Boden befestigt werden. Siehe dazu
Zeichnung 14.3.
Um ein zufälliges Umfallen zu verhindern, kann die Filterpumpe auf einem
Betonsockel oder einer hölzernen Plattform befestigt werden.
•
Die Befestigungslöcher haben einen Durchmesser von 6,4 mm, ihr
Abstand beträgt 177.4 mm.
•
Verwenden Sie zwei Bolzen und Muttern mit einem maximalen
Durchmesser von 6,4 mm.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
AUFBAUANLEITUNG (Fortsetzung)
12.1
17
13.1
16
14.1
17
14.2
177.4 mm
Deutsch
160B
12.2
13.2
14.3
Seite 12
