HÖHENVERSTELLUNG
D
VON
ANTRIEBSRÄDERN
Die Höhe der Antriebsräder lässt sich an den kleinen
Rollfüßen auf die gewünschte Höhe vom Fußboden
einstellen. Der Rabbit wird mit max. 1 cm Höhe vom
Fußboden an den Antriebsrädern geliefert.
Folgen Sie der unten angegebenen Beschreibung,
um die Höhe der Antriebsräder einzustellen.

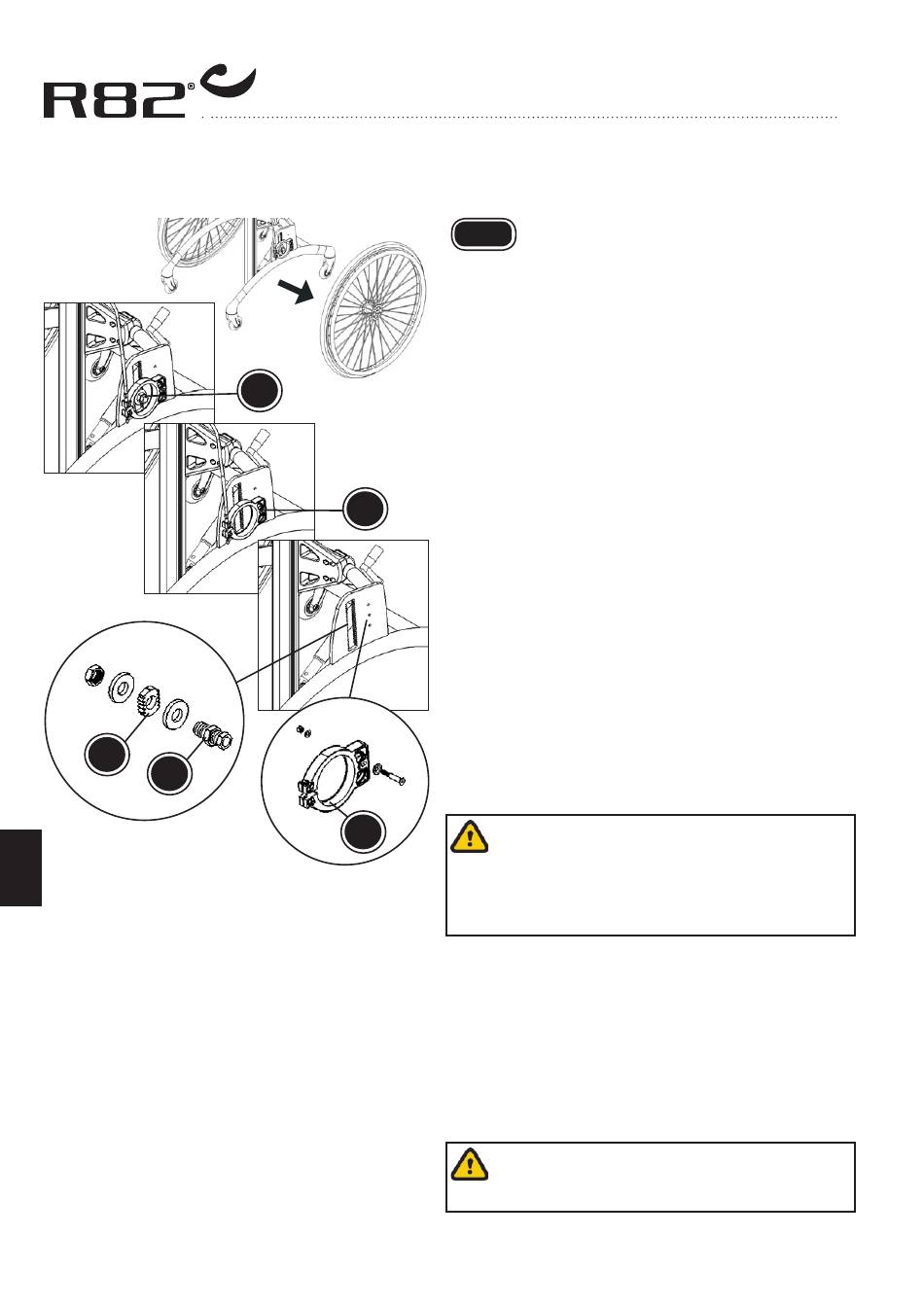

* Demontieren Sie die Antriebsräder.
* Demontieren Sie die Trommelbremse (A), indem
Sie einen Inbusschlüssel 3 mm und einen
Schraubenschlüssel 8 mm verwenden.
* Demontieren Sie die Radaufhängung (B), in-
dem Sie einen
24 mm verwenden.
* Montieren Sie die kleine Platte (C) in der
gewünschten Position. Montieren Sie Bolzen und
Muttern, wie in der Abbildung gezeigt. Ziehen Sie
sie mit einem Schraubenschlüssel 17 und 24 mm
fest. Ziehen Sie die Kontermutter (D) mit einem
Schraubenschlüssel 24 mm fest.
Bitte beachten Sie, dass die kleine Platte
(C) auf beiden Seiten des Rahmens auf der
gleichen Höhe zu montieren ist. Außerdem
muss die kleine Kerbe in der Platte entweder
an beiden Seiten oben oder unten sein.
* Bringen Sie die Trommelbremse (E) in den
Löchern in der Platte an, je nachdem, wo die
Radaufhängung montiert worden ist. Verwen-
den Sie für die Montage der Trommelbremse
einen Inbusschlüssel 3 mm und einen Schrau-
benschlüssel 8 mm. Montieren Sie Bolzen, Di-
stanzringe und Muttern, wie auf der Abbildung
gezeigt.
Bitte beachten Sie, dass die Höhe vom Fuß-
boden an den kleinen Rollfüßen nicht mehr
als 15 mm beträgt.
8
Schraubenschlüssel 17 und
