MONTAGE UND
D
EINSTELLUNG
INDIVIDUELLER
FUSSSTÜTZEN

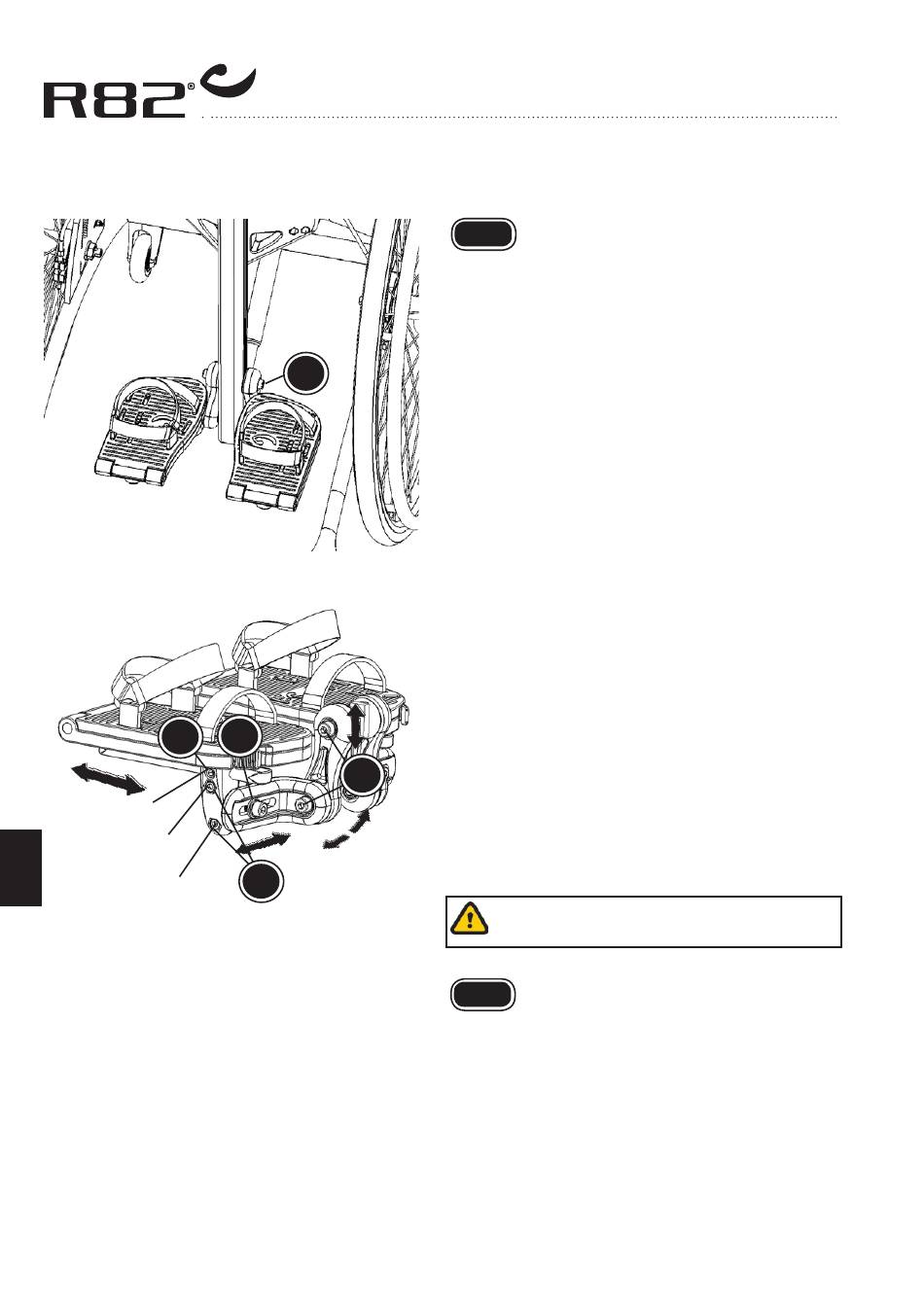

Folgen Sie der unten angegebenen Be-
schreibung, um die Fußstützen korrekt zu mon-
tieren. Die Fußstützen sind einzeln zu montieren
und lassen sich individuell einstellen.
* Montieren Sie die auf den Fußstützen fixierten
viereckigen Platten in der Rille an der Mittel-
strebe.
* Stellen Sie die Höhe ein und befestigen Sie
die Schraube (A) mit Hilfe des Inbusschlüs-
sels 6 mm.
Hinweis!
Im Allgemeinen empfehlen wir, jegliches Zube-
hör vom oberen Ende der Mittelstrebe aus zu
montieren, weil das untere Zubehör zuerst zu
montieren ist.
Die Schrauben (B) lösen um Höhe und Winkel
der Fußstütze einzustellen. Seitenverstel-
lung erfolgt durch lösen der Schrauben (C),
Tiefenverstellung durch lösen der Schrauben
(D). Schrauben (E) lösen um den Fußwinkel
einzustellen. Bei gewünschter Einstellung die
Schrauben (D) und (E) in der Reihen folge 1,2,3
festziehen.
Vergewissern Sie sich, dass alle Schrau-
ben vor Gebrauch fest angezogen sind.

SPEICHENSCHUTZ

D
Befolgen Sie die nachstehende Beschreibung,
um den Speichenschutz am Cougar zu mon-
tieren:
1) Setzen Sie den Speichenschutz auf die Spei-
chen.
2) Stecken Sie die mitgelieferten Klemmen durch
die Löcher im Speichenschutz und lassen Sie
die Klemmen an den Speichen einrasten.
