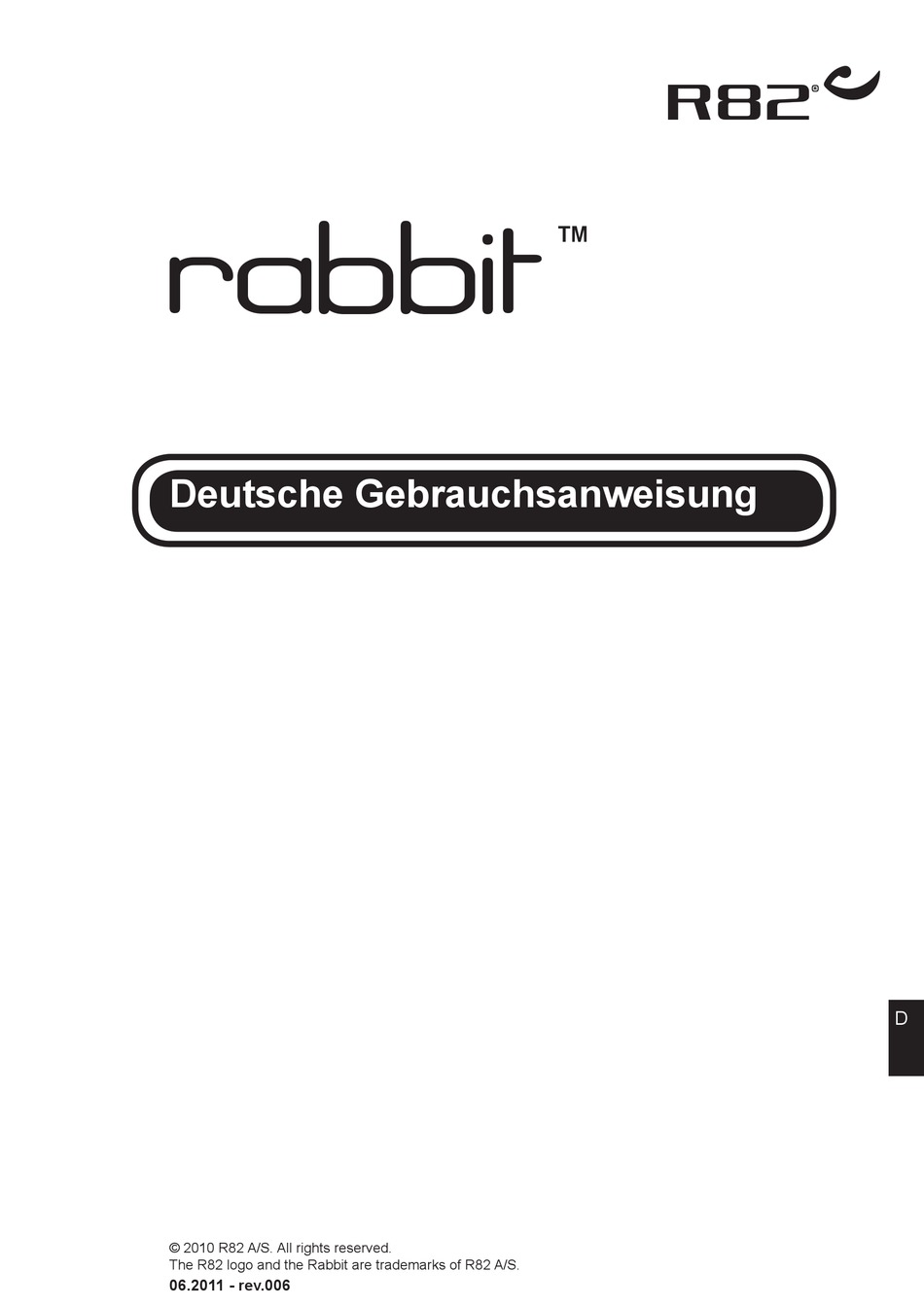

- Seite 1 Deutsche Gebrauchsanweisung © 2010 R82 A/S. All rights reserved. The R82 logo and the Rabbit are trademarks of R82 A/S. 06.2011 - rev.006...
-
Seite 2: Inhaltsverzeichnis

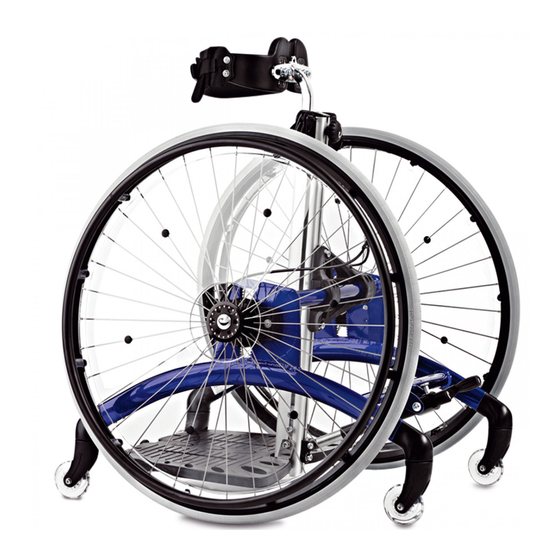

INHALTSVERZEICHNIS Sicherheit................4 Garantie ................4 Werkzeug ................4 T-werkzeug ................ 5 Vorbereitung ..............6 Einstellung des winkels der mittelstrebe......7 Bremsen ................7 Höhenverstellung von antriebsrädern ........8 Montage und einstellung der Fussablage ......9 Montage und einstellung individueller Fussstützen ..10 Speichenschutz ............... - Seite 3 RABBIT Der Rabbit ist ein mobiler Stehständer, der dem Benutzer die Gelegenheit bietet, zu stehen, während er gleichzeitig die Möglichkeit bekommt, sich selbständig zu bewegen. Diese Bedienungsanleitung soll helfen, die Möglichkeiten voll zu nutzen, die der Rabbit bietet. Daher empfehlen wir Ihnen, diese Anleitung vor Gebrauch des Stehständers zu lesen.
-
Seite 4: Sicherheit
Bitte nur benutzen, wenn alle 6 Räder montiert sind. GARANTIE R82 gewährt eine Garantie von 2 Jahren auf die Verarbeitung und das Material sowie eine Garantie von 5 Jahren auf das Metallgestell (gegen Bruchschäden an Schweißnähten). Die Garantie erlischt, wenn der Kunde seiner Verpflichtung zur täglichen Pflege und/oder Wartung gemäß... -
Seite 5: T-Werkzeug
T-WERKZEUG Das T-Werkzeug A unterstützt die eckigen Plat- ten in dem Schlitz der zentralen Stange, wenn Kniepelotten, Beckenpelotten ect. montiert oder eingestellt werden. Das Werkzeug in den Schlitz stecken, um 90° drehen und nach unten kippen um die Platte zu unterstützen. -
Seite 6: Vorbereitung
Um Ihren Rabbit einsatz- bereit zu machen, folgen Sie bitte der unten angegebenen Anleitung. * Nehmen Sie den Rabbit aus der Packung * Kontrollieren Sie, ob sich alle Räder liecht drehen * Kontrollieren Sie, ob alle Bremsen korrekt funktionieren. -
Seite 7: Einstellung Des Winkels Der Mittelstrebe
MITTELSTREBE Der Winkel der Mittelstrebe/des Stehständers lässt sich einstellen, während sich ein Benutzer im Rabbit befindet, als auch in leerem Zustand. * Den Sicherungspin (A) ziehen um die Mit- telsäule im Winkel zu verstellen. Den Griff (B) drehen um den gewünschten Winkel ein- zustellen. -
Seite 8: Höhenverstellung Von Antriebsrädern
ANTRIEBSRÄDERN Die Höhe der Antriebsräder lässt sich an den kleinen Rollfüßen auf die gewünschte Höhe vom Fußboden einstellen. Der Rabbit wird mit max. 1 cm Höhe vom Fußboden an den Antriebsrädern geliefert. Folgen Sie der unten angegebenen Beschreibung, um die Höhe der Antriebsräder einzustellen. -
Seite 9: Montage Und Einstellung Der Fussablage
MONTAGE UND EINSTELLUNG DER FUSSABLAGE Folgen Sie der unten angegebenen Anleitung, um die Fußablage korrekt zu montieren. Wir empfehlen, die viereckigen Platten vor der Mon- tage von der Fußablage abzumontieren. Hinweis! Im Allgemeinen empfehlen wir, jegliches Zu- behör vom oberen Ende der Mittelstrebe zu montieren, weil das untere Zubehör zuerst zu montieren ist. -
Seite 10: Montage Und Einstellung Individueller Fussstützen
MONTAGE UND EINSTELLUNG INDIVIDUELLER FUSSSTÜTZEN Folgen Sie der unten angegebenen Be- schreibung, um die Fußstützen korrekt zu mon- tieren. Die Fußstützen sind einzeln zu montieren und lassen sich individuell einstellen. * Montieren Sie die auf den Fußstützen fixierten viereckigen Platten in der Rille an der Mittel- strebe. -
Seite 11: Montage Von Fussriemen / Fersenstützen
MONTAGE VON FUSSRIEMEN / FERSENSTÜTZEN Folgen Sie der unten angegebenen Be- schreibung, um die Fußriemen / Fersenstützen korrekt zu montieren. * Bringen Sie den beigefügten Bolzen (A) in der Rille oben an der Fußablage/Fersenstütze an, und befestigen Sie ihn mit den Fingerschrau- ben (B). -
Seite 12: Schwenkbare Kniestützen
SCHWENKBARE KNIESTÜTZEN Folgen Sie der unten angegebenen Be- schreibung, um die schwenkbaren Kniestützen korrekt zu montieren. Die Kniestützen sind ein- zeln zu montieren und lassen sich individuell einstellen. * Montieren Sie die viereckigen Platten an der Kniestütze in der Rille an der Mittelstrebe. * Stellen Sie die Kniestütze in der gewünschten Höhe ein, und ziehen Sie sie an (A), indem Sie den beigefügten Inbusschlüssel 6 mm... -
Seite 13: Hüftstütze, Hinten
HÜFTSTÜTZE, HINTEN Folgen Sie der unten angegebenen Anleitung, um die Hüftstütze korrekt zu montieren. * Montieren Sie zwei viereckige Platten in den Rillen an beiden Seiten des mittleren Riegels. * Montieren Sie Bolzen (A) in den oberen viereckigen Platten, und befestigen Sie die gewünschte Höhe durch Verwendung des beigefügten Inbusschlüssels 6 mm. -
Seite 14: Hüftstütze, Vorne
HÜFTSTÜTZE, VORNE Folgen Sie der unten angegebenen Anleitung, um die Hüftstütze korrekt zu montieren. * Montieren Sie die viereckigen Platten in den Rillen auf beiden Seiten der Mittelstrebe. * Montieren Sie die Bolzen (A) in den oberen viereckigen Platten und ziehen Sie sie leicht an. -
Seite 15: Kopfstütze
KOPFSTÜTZE Folgen Sie dieser Anweisung um die Kopfstütze richtig einzustellen: Eine Rückenpelotte oder hintere Becken- pelotte wird zur Montage der Kopfstütze benötigt. * Montieren Sie die Stange der Kopfstütze auf die Halterung der Rückenpelotte und ziehen Sie diese mit dem 4mm Inbussschlüssel fest (A) * Den Griff (B) lösen um den Winkel der Kopf- stütze einzustellen. -
Seite 16: Ablage Und Spielbox
ABLAGE UND SPIELBOX Folgen Sie der unten angegebenen Anleitung, um die Ablage/Spielbox korrekt zu montieren. Befestigung an der Strebe der Brustkorbstütze: * Lösen Sie den Griff (A), und montieren Sie die Brustkorbstütze ab. * Montieren Sie die Ablage an der Strebe der Brust- korbstütze und stellen Sie die gewünschte Höhe mit dem beigefügten Inbusschlüssel (B) 4 mm ein. -
Seite 17: Brustkorbstütze
BRUSTKORBSTÜTZE Wir empfehlen, als abschließende Ausstattung die Brustkorbstütze zu montieren. Folgen Sie der unten angegebenen Anleitung, um die Brust- korbstütze korrekt zu montieren. * Montieren Sie den oberen Teil (A) am oberen Teil der Mittelstrebe und befestigen Sie mit dem beigefügten Inbusschlüssel 5 mm. * Montieren Sie die Brustkorbstütze im Loch in der Mittelstrebe und befestigen Sie sie mit dem Griff (B). -
Seite 18: Rumpfpolster
RUMPFPOLSTER Folgen Sie der unten angegebenen Anleitung, um die Rumpfpolster korrekt zu montieren. * Montieren Sie die viereckigen Platten in den Rillen auf beiden Seiten der Mittelstrebe. * Montieren Sie die Bolzen (A) in den oberen viereckigen Platten und ziehen Sie sie leicht an. -
Seite 19: Produkt Identifikation
PRODUKT IDENTIFIKATION A) Serienummer Der Aufkleber befindet sich auf der vorderen linken Stange. B) Hersteller Die Kennzeichnung befindet sich am unteren Teil des Rahmens nahe dem hinteren Roll- fuß. Dato: 31-01-02 Belast: kg 0840-01-111878-001 Varenr: 880003 5707292 134158 Parallelvej 3 DK-8751 Gedved... -
Seite 20: Maße
MASSE Größe 1 Größe 2 Größe 3 Größe 4 Breite (G) 61½ (24") 68 (26½") 68 (26½") 70 (27½") Länge, total (H) 62 (24¼") 75 (29¼") 80 (31¼") 90 (35") Länge (H) 62 (24¼") 75 (29¼") 75 (29¼") 85 (33¼") Höhe von Boden (I) 67-100 (26¼-39") 85-118 (33¼-46") 99-131 (38½-51") -
Seite 21: Technischen Daten
TECHNISCHEN DATEN Gestell: Pulverbechichtet Aluminium Rohre Kunststoffteile: Glasfaser verstärkter Kunststoff' Polsterung: PUR (Polyurethan) HERSTELLER R82 A/S Parallelvej 3 DK - 8751 Gedved Vertrieb in Deutschland: R82 GmbH An den Wiesen 10 D - 55218 Ingelheim... -
Seite 22: Wartung Und Pflege
Ziehen Sie alle Schrauben am Rahmen regelmäßig nach, insbesondere nach Einstellung des Rabbit. Es ist auch wichtig, den Rahmen sauber zu halten, sowohl im Hinblick auf den Komfort des Benutzers als auch auf die Lebensdauer des Stehständers. Waschen Sie das Gestell mit Autowäsche oder Geschirrspülmittel.
