Datenspeicher
RAM (Data)
100 kByte
Echtzeituhr mit Datum
batteriegepuffert
Schnittstelle
Art
RS232, seriell gem. DIN 19241
Baudrate
9600 Baud
Parität
No
Datenbit
8
Stopbit
1
Hinweis
Eine ausführliche Beschreibung des Schnittstellenprotokolls
finden Sie im Internet unter www.gossenmetrawatt.com.
Belegung der Schnittstellen
GMC-I Gossen-Metrawatt GmbH

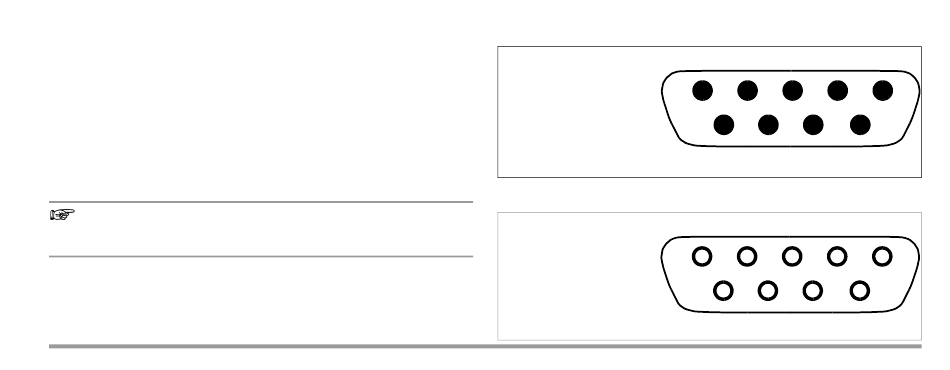

Der 9-polige D-SUB-Anschlussstecker für den Anschluss des SI-Moduls
an das Prüfgerät besitzt folgende Belegung:
1: Freigabe für Fernstg. „Plus"
2: RXD
3: TXD
4: NC
5: GROUND
6: Freigabe für Fernstg. „Masse"
7: NC
8: NC
9: +9 V
Die 9-polige D-SUB-Anschlussbuchse für den Anschluss von PC, Bar-
codeleser usw. besitzt folgende Belegung:
1: NC
2: TXD
3: RXD
4: Schalteingang
5: GROUND
6: +5 V
7: CTS
8: RTS
9: NC
1
2
3
4
6
7
8
9
5
4
3
2
9
8
7
6
5
1
