3. PRODUCTOVERZICHT

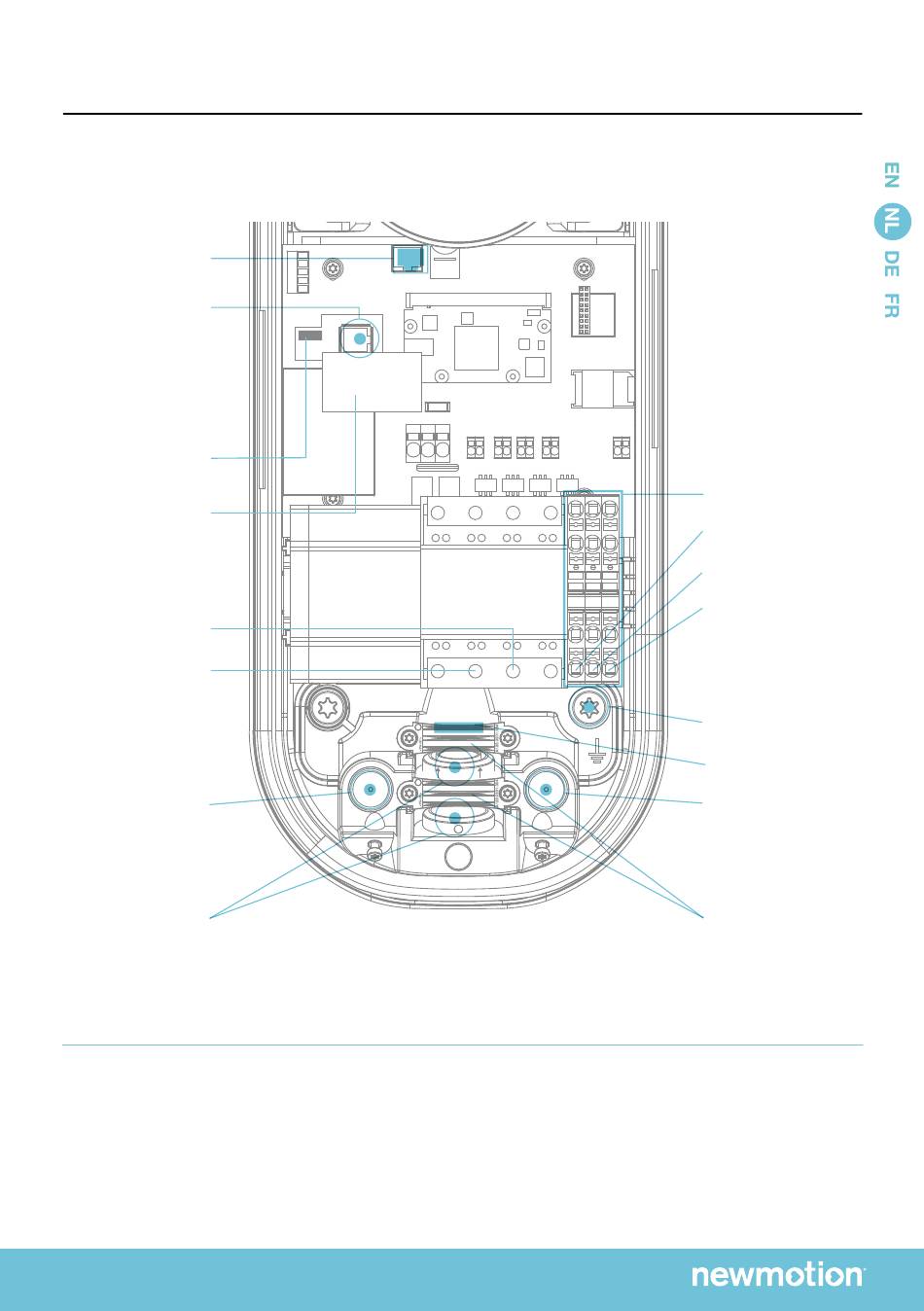

3.4 OVERZICHT VAN AANSLUITINGEN
Ethernet poort
P1 poort
Aansluiting DC-
beveiligingsmodule
DC-
beveiligingsmodule
aansluiting
fasedraad 3
aansluiting
fasedraad 2
Ingang voor
UTP-datakabel met
rubberen afdichting
Kabelklem
voedingskabel
Bij aansluiten op 3-fasen netspanning zonder nulleider: installeer slechts 1 fase en sluit een van de twee andere
fasedraden aan op de nulleider in het klemmenblok.
INSTALLATIEHANDLEIDING – P23
INSTALLATIEHANDLEIDING – P23 | P23
INSIDE
VERSION 0129NM02INT01
0382NM02INT03
klemmenblok
aansluiting
fasedraad 1
aansluiting
nuldraad
aarding
aarding paal
Massa-aansluiting
voor paalmontage
Ingang voor
UTP-datakabel met
rubberen afdichting
Kabelklem
voedingskabel
