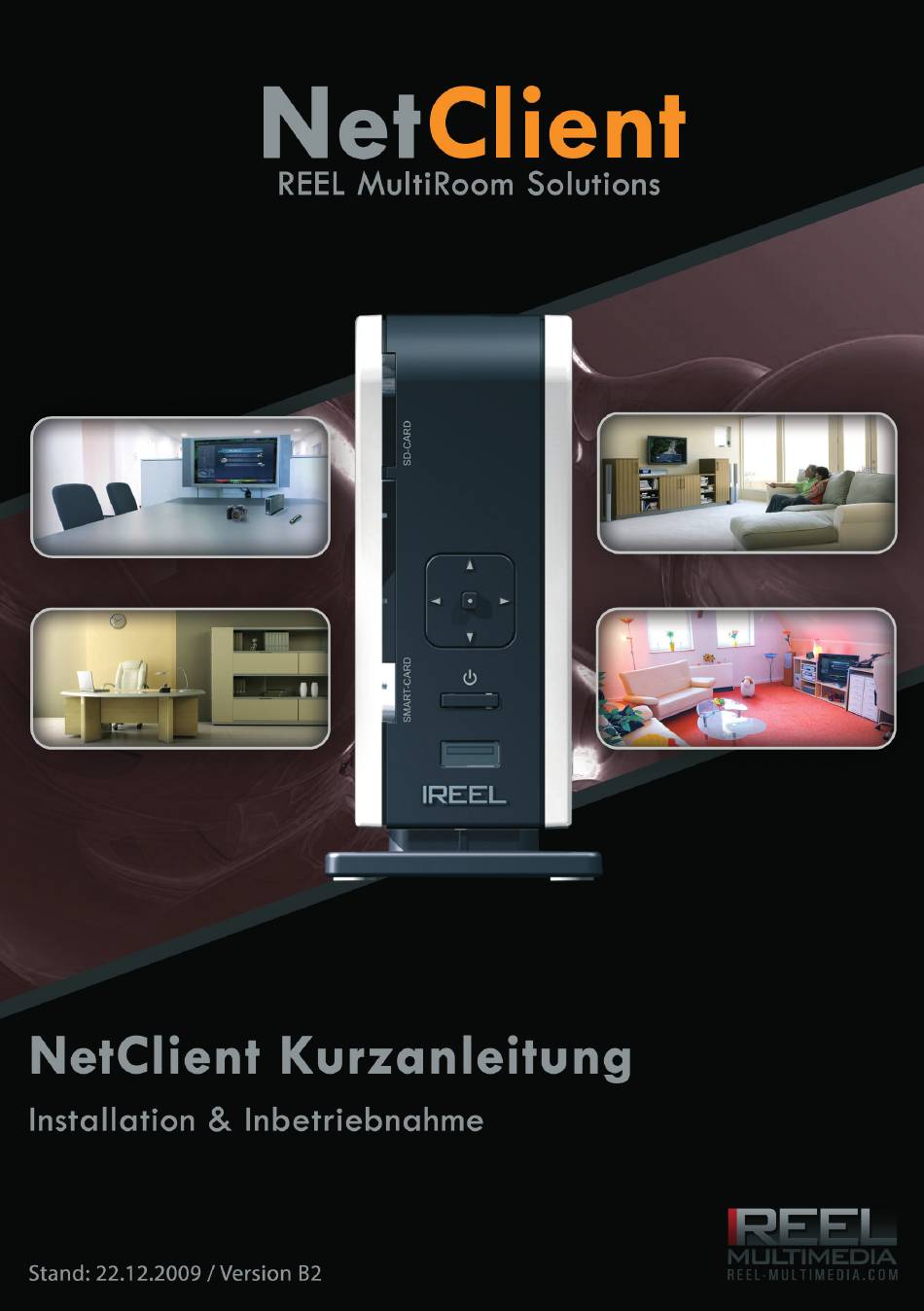

- Seite 1 Reel NetClient - Kurzanleitung...
- Seite 2 Produkt- und Markennamen, die in dieser Anleitung verwendet werden, dienen ausschließlich der Dokumentation und sind Eigentum der jeweiligen Besitzer. Reel Multimedia Vertriebs GmbH, 22.12.2009 (Stand B2) Vielen Dank an Pierre (Reel Multimedia Forum: Pierre-Vienna) für die Überlassung des Bildmaterials zum Fest- platteneinbau! Copyright-Hinweis:...
-
Seite 3: Inhaltsverzeichnis
2.1 Gerätevorderseite 2.2 Geräterückseite 3. Installation des NetClient 3.1 Anschluss des NetClient an einen Bildschirm per HDMI oder SCART 3.2 Anschluss des NetClient an ein Audiowiedergabesystem per S/P-DIF 4. Szenarien für den Betrieb des NetClient 4.1 Option 1 - MultiRoom-Betrieb mit ReelBox Avantgarde 4.2 Option 2 - Betrieb als Einzelgerät... -
Seite 4: Reel Netclient - Produktübersicht
Reel NetClient - Kurzanleitung 1. Reel NetClient - Produktübersicht Sehr geehrter Kunde, mit dem Erwerb des Reel NetClient haben Sie sich für ein zukunftsweisendes Produkt entschieden, das Ihnen neue Dimensionen der digitalen Fernsehunterhaltung erschließt. Reel NetClient: HDTV-Client und mobiler Mediaplayer Der NetClient greift per Netzwerk auf eine zentrale Kopfstation zu und gibt HDTV in brillanter Bildqualität per... -
Seite 5: Wichtige Hinweise Zu Aufstellung Und Betriebssicherheit
● Stecken Sie keine spitzen Gegenstände, wie Drähte oder Schraubenzieher in das Geräteinnere. ● Setzen Sie den NetClient nicht Regen- oder Spritzwasser aus, schützen Sie den NetClient vor direkter Son- neneinstrahlung oder Brandeinwirkung. ● Verwenden Sie ausschließlich das von Reel Multimedia mitgelieferte Original-Netzteil! ●... -
Seite 6: Netclient - Anschlüsse Und Bedienelemente
E) Ein-/Ausschalter: ● Im Betrieb kurz drücken: Standby aktivieren ● Im Standby kürz drücken: Einschalten ● Fünf Sekunden drücken, um den NetClient in den Deep Standby zu versetzen. F) USB 2.0 - Buchse: Zum Anschluss von z. B. USB-Stick oder -Festplatte. -
Seite 7: Geräterückseite
Reel NetClient - Kurzanleitung 2.2 Geräterückseite A) S/P-DIF-Buchse D) System in - Netzwerk E) USB 2.0-Buchse B) RS-232-Buchse F) eSATA-Buchse G) HDMI-Buchse C) SCART-Buchse (RGB-Bildausgabe) H) IR-Buchse I) Netzteilbuchse A) S/P-DIF-Buchse: Optischer Audioausgang für Dolby Digital-Ausgabe per TOS-Linkkabel B) RS-232-Buchse: Serielle Schnittstelle für z. B. Einbindung in Hausautomationssysteme C) SCART-Buchse: Analoger Videoausgang für z. -
Seite 8: Installation Des Netclient
3.1 Anschluss des NetClient an einen Bildschirm per HDMI oder SCART Verbinden Sie zuerst den NetClient per HDMI- oder SCART-Kabel mit dem Bildschirm. Falls Ihr Bildschirm über einen HDMI- und einen SCART-Eingang verfügt, verwenden Sie den qualitativ höherwertigen HDMI-Eingang und genießen Sie perfekte Bildqualität in HDTV-Auflösung. -
Seite 9: Anschluss Des Netclient An Ein Audiowiedergabesystem Per S/P-Dif
NetClient. BITTE SCHLIESSEN SIE DEN NETCLIENT JETZT NOCH NICHT AN DAS STROMNETZ AN! Wählen Sie in Kapitel „4. Szenarien für den Betrieb des NetClient“ die gewünschte Option und fahren Sie mit den für diese Option beschriebenen Installationsschritten fort. -
Seite 10: Szenarien Für Den Betrieb Des Netclient
Reel NetClient - Kurzanleitung 4. Szenarien für den Betrieb des NetClient Abhängig vom Einsatzszenario für den NetClient, benötigen Sie verschiedene Komponenten. Die größte Funk- tionalität bietet der MultiRoom-Betrieb mit Internetzugriff und Anbindung an ein PC-Heimnetzwerk. Eine ReelBox Avantgarde wird in diesem Szenario als DVB-Verteiler und Aufnahme-Server eingesetzt 4.1 Option 1 - MultiRoom-Betrieb mit ReelBox Avantgarde... -
Seite 11: Option 2 - Betrieb Als Einzelgerät
Der NetClient ist energiesparend und durch sein lüfterloses Designgehäuse 100% wohnzimmertauglich. ● Durch Zukauf eines Switch sowie weiterer NetClients kann auf ein MultiRoom-System erweitert werden. Bitte vergewissern Sie sich, dass Sie für den Betrieb des NetClient als Einzelgerät über die folgenden Komponenten verfügen: ●... -
Seite 12: Option 3: Multiroom-Betrieb Mit Externem Netceiver
Anschluss externer Massenspeicher (USB-oder eSATA-Sticks, -Festplatten). Bitte vergewissern Sie sich, dass Sie über die aufgeführten Komponenten verfügen: ● Reel Netclient(s) - maximal können sechs NetClients (oder ReelBox Avantgarde / Basic ohne internen NetCei- ver) betrieben werden. ● Externer Reel NetCeiver mit mindestens einem DVB-Tuner pro angeschlossener MultiRoom-Station ●... -
Seite 13: Option 1 - Multiroom-Betrieb Mit Reelbox Avantgarde
Verfügung stehen. Die ReelBox ist ab Werk mit zwei Tunern ausgestattet, was den gleichzeitigen TV-Betrieb von ReelBox und einem NetClient ermöglicht. Wenn Sie mehr als einen NetClient betreiben möchten, sollte für jeden NetClient sowie für die ReelBox jeweils mindestens ein eigener DVB-Tuner installiert sein. -
Seite 14: Schematische Darstellung Des Multiroom-Systems
Reel NetClient - Kurzanleitung 5.1.1 Schematische Darstellung des MultiRoom-Systems 5.2 Vorbereitung der ReelBox Avantgarde Damit die ReelBox Avantgarde als DVB-Kopfstation und MultiRoom-Server für die angeschlossenen NetClients fungieren kann, muss die Betriebssystem-Software auf einen aktuellen Stand gebracht und die ReelBox anschließend für den MultiRoom-Betrieb konfiguriert werden. -
Seite 15: Online-Update Der Reelbox Avantgarde
Reel NetClient - Kurzanleitung 5.2.2 Online-Update der ReelBox Avantgarde Ist die bereits installierte Softwareversion 9.10 oder höher, sollten Sie trotzdem prüfen, ob Software-Aktualisie- rungen per Online-Update bezogen werden können, bevor Sie mit der Konfiguration der ReelBox Avantgarde fort- fahren: Mit der Taste öffnen Sie das Setup-Menü... -
Seite 16: Konfiguration Der Reelbox Avantgarde
Stellen Sie für „Verbindung über:“ den Wert „Netzwerk“ ein. Stellen Sie für „TV-Ausgabe der Avantgarde“ den gewünschten Wert ein. Wählen Sie „aktiv“, falls ReelBox und NetClient(s) zum Fernsehen verwendet werden sollen. Wählen Sie „inaktiv“, falls alle verfügbaren Tuner für den bzw. die NetClient(s) reserviert werden sollen. -
Seite 17: Inbetriebnahme Des Netclient
Installationsassistent Schritt 1: Bedienung Stellen Sie für „Sprache:“ die gewünschte Sprache für das Bildschirmmenü ein. Stellen Sie für „Stadt/Region:“ die Region ein, in der der NetClient betrieben wird (für Deutschland: „Berlin“). Mit der Taste übernehmen Sie die Einstellungen und gelangen zum nächsten Installationsschritt. - Seite 18 Reel NetClient - Kurzanleitung Installationsassistent Schritt 3: MultiRoom Der NetClient sucht automatisch nach einer ReelBox Avantgarde im Netzwerk und aktiviert diese als MultiRoom- Server für TV, Radio und TV-Aufnahmen. Falls keine ReelBox Avantgarde gefunden werden sollte, prüfen Sie bitte, ob das MultiRoom-System korrekt verkabelt und die ReelBox eingeschaltet sowie für den MultiRoom-Betrieb konfiguriert ist (siehe...
-
Seite 19: Option 2: Betrieb Als Einzelgerät Mit Externem Reel Netceiver
6. Option 2: Betrieb als Einzelgerät mit externem Reel NetCeiver In diesem Szenario wird der NetClient als Einzelgerät betrieben und direkt vom NetCeiver mit den empfangbaren TV- und Radioprogrammen versorgt. Alle im NetCeiver vorhandenen Tuner stehen dem NetClient zur Verfügung. TV- Aufnahmen können nur durchgeführt werden, wenn der NetClient mit einem Massenspeicherlaufwerk verbunden... -
Seite 20: Inbetriebnahme Des Netclient
Sie können diesen Schritt mit anderen Einstellungen wiederholen. Installationsassistent Schritt 3: MultiRoom Der NetClient sucht nach einer ReelBox, da diese beim Betrieb als Einzelgerät nicht verwendet wird, können Sie die Warnung, dass keine ReelBox Avantgarde gefunden wurde, ignorieren. Mit der Taste „Auslassen“... - Seite 21 Die Konfiguration des NetClient ist damit abgeschlossen. ReelBox Avantgarde und NetClient verwenden das gleiche Bildschirmmenü, um die Bedienung des MultiRoom-Systems so komfortabel wie möglich zu gestalten. Informationen zur Bedienung des NetC- lient im täglichen Betrieb können Sie daher der Bedienungsanleitung der ReelBox Avantgarde entneh-...
-
Seite 22: Option 3 - Multiroom-Betrieb Mit Externem Netceiver
Reel NetClient - Kurzanleitung 7. Option 3 - MultiRoom-Betrieb mit externem NetCeiver Für jede MultiRoom-Station, egal ob NetClient oder ReelBox Avantgarde, die Sie betreiben möchten, sollte minde- stens ein eigener DVB-Tuner zur Verfügung stehen. Der externe Reel NetCeiver bietet Platz für drei Tuner-Steckkar- ten. -
Seite 23: Inbetriebnahme Des Externen Netceiver
Reel NetClient - Kurzanleitung 7.1.1 Schematische Darstellung des MultiRoom-Systems 7.2 Inbetriebnahme des externen NetCeiver Verbinden Sie die Tuner-Eingänge des NetCeivers mit den DVB-Antennenleitungen. Stecken Sie den Stecker des mitgelieferten Steckernetzteils in die „POWER“-Buchse des NetCeivers. Stecken Sie das Steckernetzteil in eine Steckdose (110V - 230 V). -
Seite 24: Inbetriebnahme Des Netclient
Installationsassistent Schritt 1: Bedienung Stellen Sie für „Sprache:“ die gewünschte Sprache für das Bildschirmmenü ein. Stellen Sie für „Stadt/Region:“ die Region ein, in der der NetClient betrieben wird (für Deutschland: „Berlin“). Mit der Taste übernehmen Sie die Einstellungen und gelangen zum nächsten Installationsschritt. - Seite 25 Reel NetClient - Kurzanleitung Installationsassistent Schritt 3: MultiRoom Der NetClient sucht nach einer ReelBox, da diese beim Betrieb mit externem NetCeiver nicht als DVB-Server ver- wendet wird, können Sie die Warnung, dass keine ReelBox Avantgarde gefunden wurde, ignorieren. Mit der Taste „Auslassen“...
-
Seite 26: Faq - Häufig Gestellte Fragen
Die ISO-Datei, welche die Update-DVD enthält, hat eine Dateigröße von ca. 1,3GB. Falls Ihnen keine Internet-Verbindung für das Herunterladen der Datei zur Verfügung steht, wenden Sie sich bitte an den Reel Multimedia Kundenservice. Kontaktinformationen finden Sie unter „9. Serviceinformationen“. Speichern Sie die Datei auf Ihrem Computer, z. B. auf dem Desktop. - Seite 27 Falls hier keine Einstellungen angeboten werden, prüfen Sie bitte, ob Switch und Router korrekt verka- belt sind (s. „Reel NetClient - Kurzanleitung“, Option 1) und ob der DHCP-Server im Router aktiviert ist. Weitere Informationen zu DHCP entnehmen Sie bitte der Dokumentation des Routers.
- Seite 28 Stellen Sie bei „Verbindung über:“ den Wert „Netzwerk“ ein. Stellen Sie bei „TV-Ausgabe der Avantgarde“ den gewünschten Wert ein. Wählen Sie „aktiv“, falls ReelBox und NetClient(s) zum Fernsehen verwendet werden sollen. Wählen Sie „inaktiv“, falls alle verfügbaren Tuner für den bzw. die NetClient(s) reserviert werden sollen.
-
Seite 29: Allgemeine Fragen
● Welche Medienformate werden vom NetClient abgespielt? Der NetClient unterstützt neben Live TV über Satellit, Kabel oder Terrestrik auch den Zugriff auf die TV-Aufnahmen der ReelBox Avantgarde. Außerdem können MP3-Dateien und Internet-Radio wiedergegeben werden. Andere Da- teiformate werden derzeit noch nicht unterstützt. - Seite 30 Nein. Da sich die Hardware sowie der Empfangsteil von ReelBox Lite und ReelBox Avantgarde unterscheiden, ist der Empfang von Live TV von der ReelBox Lite über einen NetClient nicht möglich. Der gegenseitige Zugriff auf die TV-Aufnahmen per Netzwerk sollte aber realisierbar sein (nicht von Reel Multimedia unterstützt).
-
Seite 31: Hdtv-Empfang
Über den SCART-Ausgang können TV-Geräte angeschlossen werden, die für die Wiedergabe von Standard-TV (PAL) in einer Auflösung von 576i geeignet sind. Allerdings ist der NetClient in der Lage, die Auflösung von HD-Sendern zu skalieren, so dass eine Wiedergabe von HD-Sendern auf einem über SCART angeschlossenen Gerät möglich ist. -
Seite 32: Pay Tv-Empfang
● Kann ich auch HDTV-Aufzeichnungen auf dem NetClient schneiden? Ja, als eines der wenigen Systeme am Markt kann der NetClient HDTV-Aufzeichnungen schneiden – der Schnitt erfolgt am NetClient bequem mit der Fernbedienung, durchgeführt wird er anschließend auf der als Aufnahme- Server fungierenden ReelBox Avantgarde. -
Seite 33: Internet-Radio
Ja, der Empfang von Pay TV über CA-Module ist allerdings nur in Verbindung mit einer im Netzwerk vorhandenen ReelBox Avantgarde oder einem NetCeiver möglich. Die CI-Module samt Abokarte werden in der ReelBox Avantgar- de oder dem externen NetCeiver betrieben, der NetClient kann die Sky-Sender (auch HD-Sender) live wiedergeben und sogar unverschlüsselt aufzeichnen. - Seite 34 Reel NetClient - Kurzanleitung 8.7 Netzwerk 8.7.1 Ich möchte das in Kapitel 4.1 vorgestellte MultiRoom-System betreiben und besitze schon einen VLAN-fähigen Switch. Wie muss ich diesen konfigurieren? Die manuelle Konfiguration eines VLAN-Switch sollte nach Möglichkeit so erfolgen, wie auf der Abbildung in Kapitel 5.1.1 dargestellt.
- Seite 35 Ordnen Sie die Netzwerkbuchsen, an die NetClient(s) oder ReelBox Avantgarde angeschlossen werden, „VLAN2“ zu (s. Abbildung unten). Klicken Sie auf „Save Settings“, um die vorgenommenen Einstellungen zu speichern. Konfiguration von VLAN2: In diesem Beispiel sind die Ports 1-3 für Reel MultiRoom-Geräte aktiviert...
- Seite 36 Reel NetClient - Kurzanleitung Konfiguration der Netzwerkbuchsen (Ports) Öffnen Sie das Menü VLAN und anschließend das Untermenü „VLAN Settings“. Öffnen Sie die „VLAN Port Settings“. Überprüfen Sie, ob für alle Netzwerkbuchsen der „Ingress Filter“ aktiviert und als „PVID“ für alle Netzwerk- buchsen die „1“...
- Seite 37 Heimnetzwerk verbinden. Wie muss ich den VLAN-Switch konfigurieren? Ein MultiRoom-System mit externem NetCeiver kann problemlos betrieben werden, dabei werden maximal sechs Reel MultiRoom-Geräte, also NetClients und/oder ReelBox Avantgarde (in beliebiger Kombination), vom externen NetCeiver mit DVB-Signalen versorgt. Verbunden werden externer NetCeiver und MultiRoom-Geräte per Switch oder Router, falls ein Router mit Internetverbindung genutzt wird, können alle MultiRoom-Geräte die Verbindung...
- Seite 38 FritzBox! 7170 beschrieben, wie ein Subnetz für WLAN aktiviert wird. Informationen zur Subnetz-Fähigkeit anderer Router und deren Konfiguration entnehmen Sie bitte der jeweiligen Dokumentation. Reel Multimedia bietet ausdrücklich keinen Support für MultiRoom- Systeme ohnen VLAN-fähigen Switch! Öffnen Sie das Setup-Menü...
- Seite 39 NetClients im Haus mit TV und Radio versorgen? Ja, über ein Netzwerkkabel verbinden Sie den externen NetCeiver entweder direkt mit einem einzelnen NetClient oder mit einem Switch. An den Switch können dann bis zu sechs NetClients angeschlossen werden. So lassen sich auch umfangreiche MultiRoom-Installationen mit wenig Aufwand und geringen Kosten pro angeschlossenem Raum realisieren.
- Seite 40 Standby-Modus wechseln zu lassen. ● Kann ich einen NetClient über das Stromnetz in mein Netzwerk einbinden (PowerLAN), da am gewünsch- ten Standort kein LAN-Anschluss verfügbar ist? Nein, wegen der allgemein hohen Störanfälligkeit sowie der im Durchschnitt zu niedrigen Übertragungsrate von PowerLAN, wird die Nutzung von Stromnetzen zur Datenübertragung von Reel Multimedia ausdrücklich weder...
-
Seite 41: Optionale Netclient-Erweiterungen
Entfernen Sie mit dem Torx-Schraubendreher die vier Schrauben an der Gehäuseseite des NetClient. Entfernen Sie die Gehäuseseite des NetClient (Hand unter die Gehäuseseite halten und den NetClient mit der Gehäuseseiten nach unten halten). Schieben Sie die Abstandshalter durch die Gummidämpfer. -
Seite 42: Installation Des 2,5"-Sata-Festplattenlaufwerks
Setzen Sie die mit den Gummidämpfern versehenen Abstandshalter in die davor vorgesehenen Halterungen des NetClient-Seitenteils. Achten Sie darauf, dass die Abstandshalter mit den Ringen nach außen zeigen. Legen Sie die Festplatte so auf das Seitenteil des NetClient, dass die Gewindelöcher im Festplattengehäuse deckungsgleich mit den Öffnungen der Abstandshalter sind. - Seite 43 Setzen Sie das Seitenteil mit der montierten und angeschlossenen Festplatte vorsichtig wieder ein. Befestigen Sie das Seitenteil mit den zugehörigen vier Torx-Schrauben. Die Festplatte muss nach dem Start des NetClient über das Bildschirmmenü formatiert werden, bevor Sie z. B. für TV-Aufnahmen genutzt werden kann.
-
Seite 44: Serviceinformationen
10.1 Technische Hilfestellung Selbst das beste Produkt kann einmal ausfallen oder nicht so funktionieren, wie gewünscht. In solchen Fällen stehen Ihnen bei Reel Multimedia viele Wege offen, um Unterstützung bei der Fehleranalyse und Problembehebung zu erhalten. 10.1.1 Informationen im Internet Bitte nutzen Sie zuerst die Informationen, die wir im Internet zur Verfügung stellen, um das Problem einzugrenzen... -
Seite 45: Allgemeine Servicebedingungen
Verpackung beim Transport beschädigt, kann kein Garantieanspruch geltend gemacht werden. ● Bitte entfernen Sie alles Zubehör, das nicht von Reel Multimedia stammt, vor dem Versand. ● Bitte versenden Sie Geräte nur ausreichend frankiert und versichert an unser Service Center. Die Kosten für den Rückversand bei Garantiefällen übernimmt Reel Multimedia. -
Seite 46: Gewährleistung
Reel NetClient - Kurzanleitung 10.3 Gewährleistung Die Reel Multimedia Vertriebs GmbH gewährleistet nach den gesetzlichen Vorschriften mangelfreie Geräte. Die Gewährleistung setzt einen Mangel zum Zeitpunkt des Erhalts des Systems voraus. Sie erlischt, wenn das System nicht bestimmungsgemäß aufgestellt, verwendet, gepflegt oder beschädigt wurde. - Seite 47 Reel NetClient - Kurzanleitung...
