14

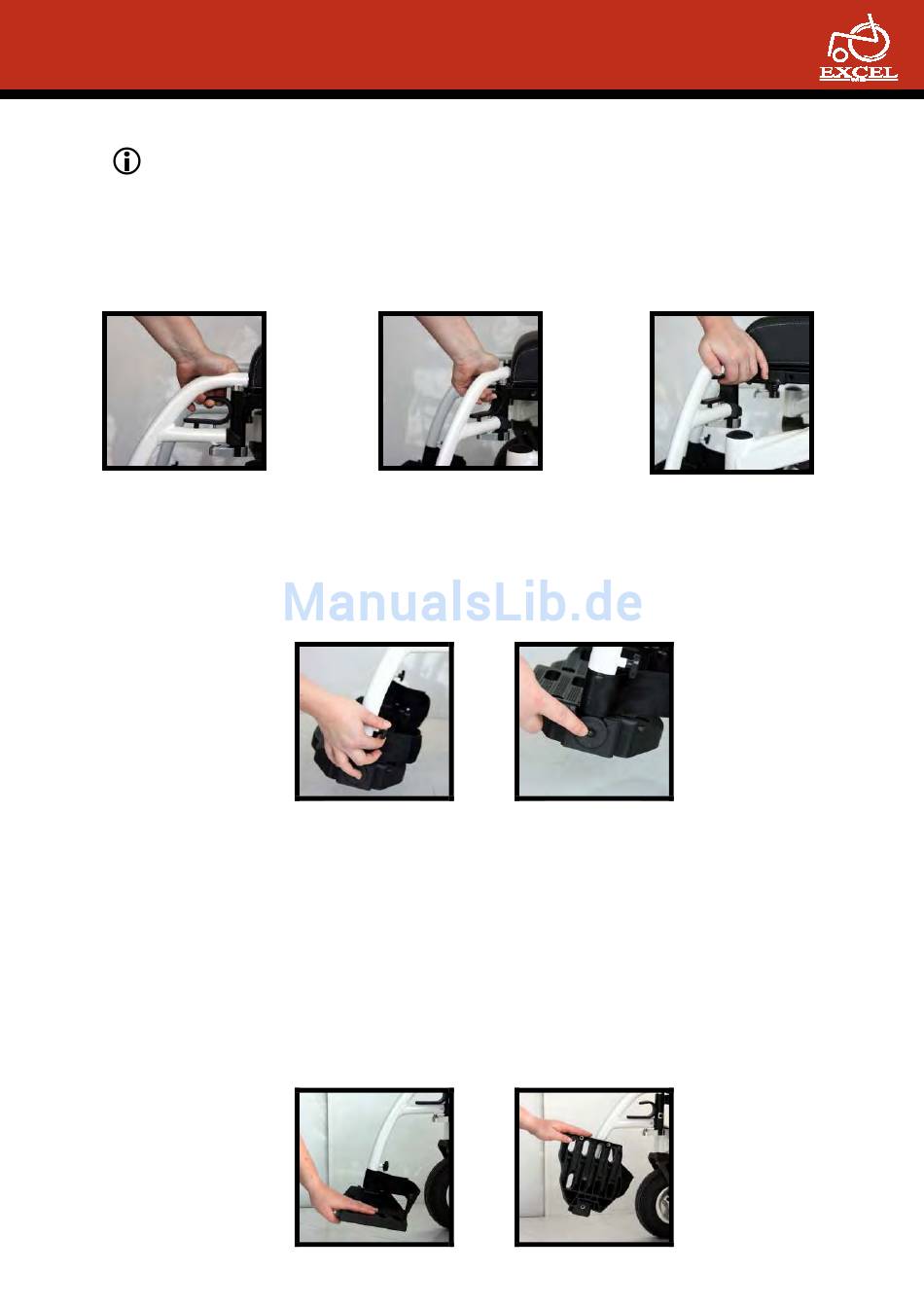

5.4 Benutzen der Fußablage
Warnung:
Es ist möglich, dass es an Ihrem Airide-Modell keinen Drehknopf gibt. In diesem Fall kontaktieren Sie bezüglich
Änderungen an Ihrem Elektro-Rollstuhl bitte Ihren Excel-Händler.
Schwenken und verkürzen der Fußablage
Ziehen Sie den U-förmigen Hebel nach oben (Abbildung 12);
-
Schwenken Sie die Fußablage nach außen (Abbildung 13);
-
Ziehen Sie die Fußablage geradlinig nach oben um sie zu entfernen (Abbildung 14).
-
Abbildung 12
Einstellen der Länge der Fußablage
Lockern Sie den Drehhebel (Abbildung 15);
-
Stellen Sie die gewünschte Länge der Fußablage ein;
-
Ziehen Sie den Drehknopf erneut an, um ihn zu sichern;
-
Prüfen Sie, ob die Fußstützplatte sicher festgezogen ist und ob beide Seiten gleich lang sind. An der Seite des auszieh-
-
baren Rohres sind Zahlen zu erkennen. Stellen Sie sicher, dass beide Seiten auf Höhe der gleichen Zahl positioniert sind.
Einstellen des Winkels der Fußstützplatte
Um den Winkel der Fußplatte einzustellen, benötigen Sie den mitgelieferten Schraubenschlüssel
Setzen Sie den Schlüssel an der Schraube an (Abbildung 16);
-
Lösen Sie die Schraube vollständig;
-
Sie können nun die Fußstützplatte von der Fußablage entfernen;
-
Stellen Sie den gewünschten Winkel der Fußstützplatte ein;
-
Ziehen Sie die Schraube wieder gut fest, beachten Sie dabei die Hilfslinien auf der Grundplatte und wählen Sie den
-
gewünschten Winkel;
Prüfen Sie, ob die Fußstützplatte sicher befestigt ist.
-
Klappen Sie die Fußstützplatte nach oben
Ergreifen Sie die Unterseite der Fußablage (Abbildung 17)
-
Bewegen Sie die Fußstützplatte in Richtung der Fußablage;
-
Platzieren Sie die Fußstützplatte genau senkrecht zur Fußablage (Abbildung 18).
-
Abbildung 13
Abbildung 15
Abbildung 17
Abbildung 14
Abbildung 16
Abbildung 18
