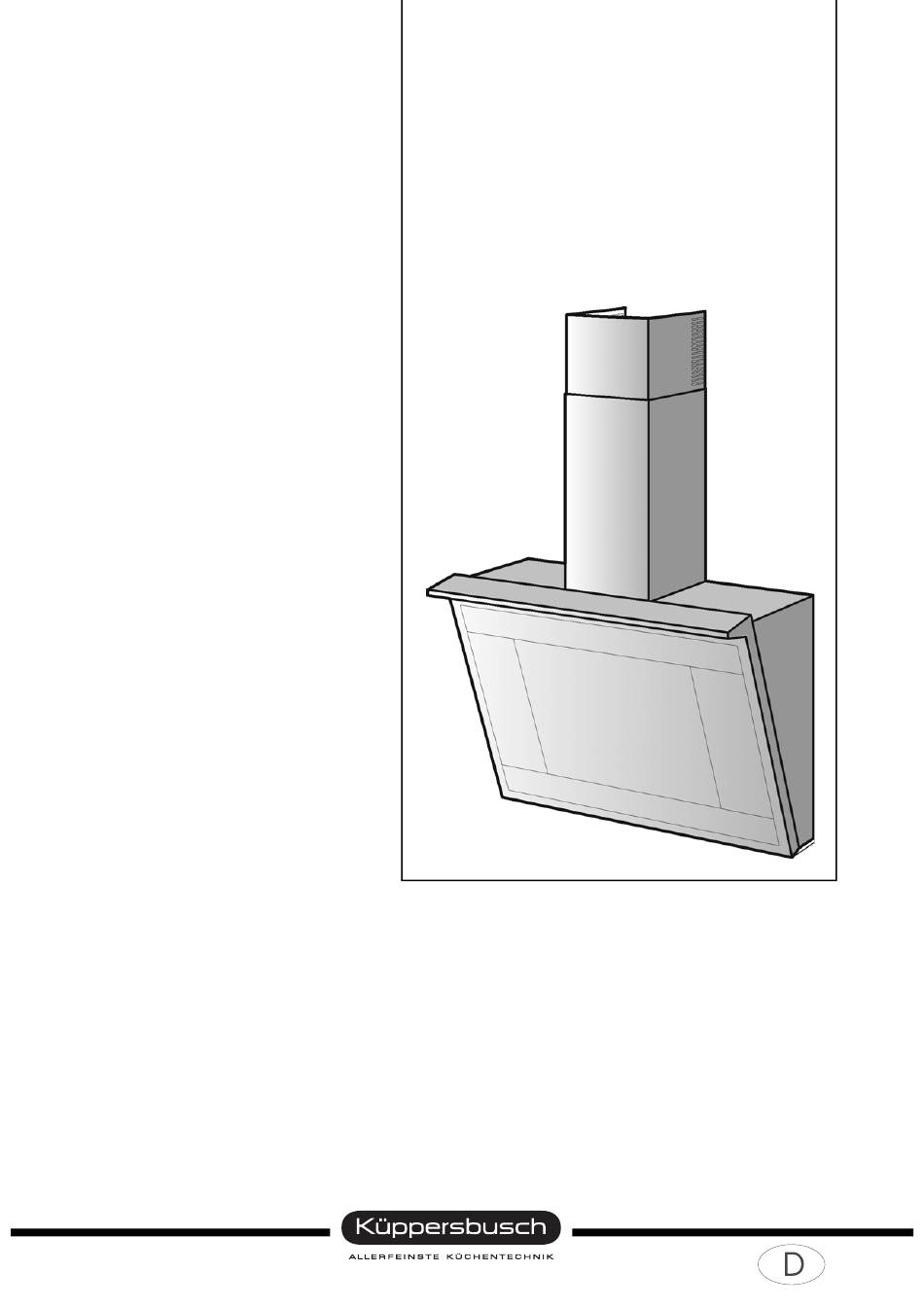

- Seite 1 Dunstabzugshaube KD 9875.1...
- Seite 2 Service Manual: H5-76-01 Bearbeitet von: U. Laarmann KÜPPERSBUSCH HAUSGERÄTE AG E-mail: uwe.laarmann@kueppersbusch.de Telefon: (0209) 401-732 Kundendienst Fax: (0209) 401-743 Postfach 100 132 Datum: 16.8.07 45801 Gelsenkirchen...
-
Seite 3: Inhaltsverzeichnis
Service Manual I ha t Sicherheit ........................4 Allgemeine Hinweise ...................... 5 Abmessungen ......................... 6 Befestigungslöcher ....................... 7 Spezifikation der Schrauben ..................8 Tasten und Funktionen ....................9 Tasten ........................9 Funktionen......................10 Vorgehensweise bei Reparaturen ................12 Austauschen der Halogenlampe ................. 13 Ausbau des Bedienfeldes.................. -
Seite 4: Sicherheit
Service Manual Sicherheit Gefahr! Reparaturen dürfen nur durch eine Elektrofachkraft durchgeführt werden! Durch unsachgemäße Reparaturen können Gefahren und Schäden für den Benutzer entstehen! Zur Vermeidung elektrischer Schläge beachten Sie unbedingt folgende Hinweise: • Gehäuse und Rahmen können im Fehlerfall spannungsführend sein! •... -
Seite 5: Allgemeine Hinweise
Service Manual Allgemeine Hinweise Der Mindestabstand zwischen der Topf-Trägerfläche auf der Kochmulde und dem unteren Teil der Ab- zughaube muss 30 cm betragen. Geben die Installationsanleitungen der Kochmulde einen höheren Ab- stand an, so ist dieser einzuhalten. Ein Anschluss der Abluftleitungen an Verbrennungsabgaskamine (zum Beispiel Zentralheizung, Heiz- geräte, Badezimmeröfen usw.) ist nicht gestattet. -
Seite 6: Abmessungen
Service Manual Abmessungen ur u i ter e Gebrauch... -
Seite 7: Befestigungslöcher
Service Manual Befestigungslöcher Zeichnen Sie eine Linie auf die Wand, vertikal zu Ihrem Kochfeld. Markieren Sie die ersten 4 anzubrin- genden Löcher (Ø 8 mm) auf der Wand, dabei sind die in Abbildung angegebenen Maße zu beachten. ur u i ter e Gebrauch... -
Seite 8: Spezifikation Der Schrauben
Service Manual Spezifikation der Schrauben Die Dunsthaube verfügt über folgende Ausstattungsmerkmale: Schrauben zur Befestigung der Bügel Abmessungen 4,8 x 38mm, Code 02000069. Schrauben fürs Verstellen der Haube Abmessungen M4 x 10mm, Code 02000115. Schrauben zur Befestigung des Luftabweisers Abmessungen 3.4 x 15mm, Code 02000043. -
Seite 9: Tasten Und Funktionen
Service Manual Tasten und Funktionen Die Abzugshaube ist mit einem vollkommen automatischen System (Advanced Sensor Control) zur Ver- waltung aller vorhandenen Funktionen ausgestattet. Das Raumklima in der Küche bleibt ohne manuelle Steuerung konstant angenehm und frisch! Die sensiblen Sensoren spüren jede Art von Dunst, Wrasen, Gerüchen sowie GAS auf und passen die notwendige Gebläseleistung automatisch an. -
Seite 10: Funktionen
Service Manual Funktionen Minutenzähler mit akustischem Signal Die Haube ist mit einer Minutenzählvorrichtung ausgestattet, die bei Nullstellung ein Akustiksignal gibt. Zum Einstellen die MENU-Taste drücken (auf dem Display erscheint das Symbol ), und an- schließend die ok-Taste drücken. Auf dem Display blinkt nun 00.00. Über die Tasten –... -
Seite 11: Symbolerklärung
Service Manual Anzeige der Aussentemperatur (optional) Um die Aussentemperatur auf dem Display anzuzeigen, die MENU-Taste drücken, dann die Taste – (oder die Taste +) sooft drücken, bis auf dem Display die Anzeige „Out 15°C” o. ä. erscheint; dann die „ok”-Taste drücken. Mit der ok-Taste bestätigen. Die Aussentemperatur wird über einen Sensor (gehört nicht zum Lieferumfang) gemessen, der im Außenbereich des Gebäudes und vor Wasser geschützt angebracht wird (Maximaler Abstand in Luftlinie: ca. -
Seite 12: Vorgehensweise Bei Reparaturen
Service Manual Vorgehensweise bei Reparaturen Es wird empfohlen, dieses Ablaufschema zu befolgen: Sichtanalyse des Produktes und Einschätzung seiner Installation. Problem feststellen und eventuelle defekte Teile auswechseln. Funktionstests ausführen zur Einschätzung der ordnungsgemäßen Ausführung des vorgenomme- nen Eingriffs. Erste Schritte • Haube stromlos setzen. -
Seite 13: Austauschen Der Halogenlampe
Service Manual Austauschen der Halogenlampe Wenn die Beleuchtung nicht funktioniert, müssen zunächst die Strahler kontrolliert werden und festge- stellt werden, dass keine Störung der mechanischen Funktion des Bedienschalters auf dem Bedienfeld der Haube vorliegt. Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden. Zur Auswechslung eines Strahlers oder der Lampenfassung wie folgt vorgehen: Zugangsklappe am Kasten der Halogenlampen öffnen. -
Seite 14: Ausbau Der Elektrischen Komponenten
Service Manual Den Block des Bedienfeldes nach links verschie- ben. Das Flachkabel abtrennen und den ganzen Block mit allen Bedienelementen herausnehmen. Ausbau der elektrischen Komponenten Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden. 7.3.1 Ausbau der Platte Die beiden oberen Schrauben von der Außen- seite der Haube aus abschrauben. -
Seite 15: Zugang Zum Schaltkasten
Service Manual Die Platte herausnehmen (Abb.6). 7.3.2 Zugang zum Schaltkasten Die Platte wie oben erklärt ausbauen. Die vier Schrauben (A) des Schaltkastens entfernen. 7.3.3 Zugang zum Kondensator Die Platte wie oben erklärt ausbauen. Die beiden Schrauben (B) vom Kondensator- kasten abschrauben. ur u i ter e Gebrauch... -
Seite 16: Zugang Zum Anschlusskasten
Service Manual 7.3.4 Zugang zum Anschlusskasten Die Platte wie oben erklärt ausbauen. Die Schraube (C) vom Anschlusskasten abschraube . 7.3.5 Ausbau des Transformators Die Platte wie oben erklärt ausbauen. Befestigungsschraube (D) des Transforma- tors abschrauben. Die beiden Schrauben (E) entfernen und den Transformatordeckel abnehmen. -
Seite 17: Ausbau Des Motorblocks
Service Manual Die Schraube (F) von der entgegengesetzten Seite der Platte aus abschrauben. Die Anschlüsse abtrennen. Den Transformator herausnehmen. Ausbau des Motorblocks Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt wer- den. Die vier Schrauben (G) in der Nähe der Luft- austrittsöffnung von der Hauben-Außenseite aus abschrauben. -
Seite 18: Technische Daten
Service Manual Technische Daten Spannung/Frequenz 220-240 V / 50 Hz Gerätemaße (BxHxT) 898 x 440 x 1178.5(min)/1448.5(max) Anschlusswert 250W Halogenbeleuchtung 3 x 20W Luftleistung Stufe 1 170 m³/h Stufe 2 295m³/h Stufe 3 455m³/h Stufe 4 620m³/h Druck Stufe 1 70 PA Stufe 2 175 PA... -
Seite 19: Fehler Und Ihre Ursachen
Fehler und ihre Ursachen Achtung! Maßnahmen dürfen nur von einem qualifizierten Elektriker oder Fachmann durchgeführt werden! Problem Wahrscheinliche Ursache Lösung Die Abzugshaube funktioniert nicht. Das Stromkabel ist nicht in eine spannungs- • Überprüfen Sie, ob das Kabel fest eingesteckt führende Steckdose eingesteckt. ist. -
Seite 20: Schaltplan
Schaltplan...
